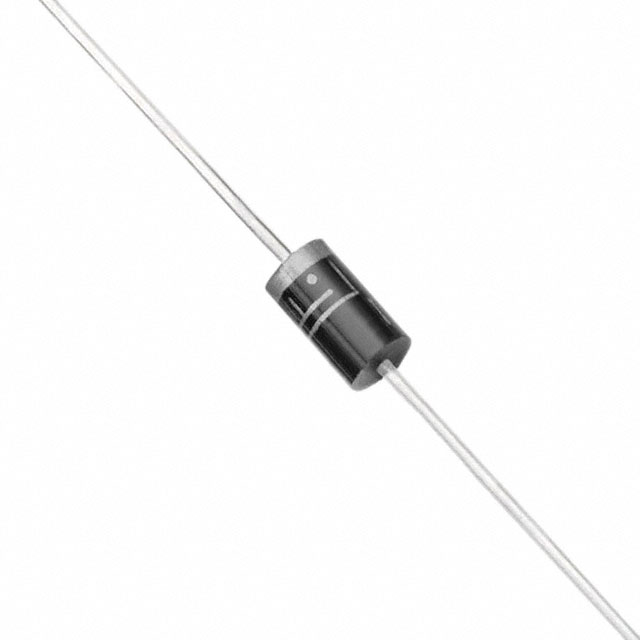

Ограничитель напряжения Р=1500Вт U=180В двунаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
3 690 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:3 690 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,07 |
| от 29 | 44,00 |
| от 57 | 42,54 |
| от 114 | 40,53 |
| от 228 | 38,33 |
Описание
Ограничитель напряжения (TVS-диод) STMicroelectronics 1.5KE180CA — это мощный двунаправленный супрессор для защиты цепей от перенапряжений. Рассчитан на импульсную мощность 1500 Вт и рабочее напряжение 180 В. Применяется в промышленной и телекоммуникационной аппаратуре для подавления как положительных, так и отрицательных выбросов напряжения.
Технические характеристики
| Тип | bidirectional |
| Ecopack | Да |
| Маркировка | 1.5KE 180CA |
| Корпус | DO-201 |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Ёмкость | 725pF |
| Описание | Transil diode, bidirectional, 1500W peak pulse power |
| Dimension A | 8.5 to 9.5mm |
| Dimension B | 25.4mm |
| Dimension C | 4.8 to 5.3mm |
| Dimension D | 0.96 to 1.06mm |
| Артикул | 1.5KE180CA |
| Epoxy rating | UL94 V0 |
| Номер файла UL | QVGQ2.E136224 |
| Ток утечки | 1µA |
| Импульсная мощность макс. | 1500W |
| Напр. пробоя | 154V |
| Breakdown current | 1mA |
| Макс. пробойное напр. | 189V |
| Мин. пробойное напр. | 171V |
| Breakdown voltage nom | 180V |
| Clamping voltage 8 20us | 317V |
| Темп. коэф. | 10.8e-4/°C |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Peak pulse current 8 20us | 31.5A |
| Диап. темп. хр. | -65 to +175°C |
| Capacitance test condition | VR=0V, F=1MHz |
| Clamping voltage 10 1000us | 246V |
| Leakage current test voltage | 154V |
| Peak pulse current 10 1000us | 6.1A |
| Описание (англ.) | Diode TVS Single Bi-Dir 154V 1.5KW 2-Pin DO-201 T/R |
| Max lead temperature soldering | 230°C |
| Peak pulse power test condition | 10/1000µs |
| Power dissipation test condition | Tamb=75°C |
| Max operating junction temperature | 175°C |
| Power dissipation infinite heatsink | 5W |
| Thermal resistance junction to leads | 20°C/W |
| Термосопротивление переход-среда | 75°C/W |
| Max lead temperature soldering condition | 10s at 5mm from case |
| Non repetitive surge peak forward current | 200A |
| Thermal resistance junction to ambient condition | printed circuit, Llead=10mm |
| Non repetitive surge peak forward current condition | tp=10ms, unidirectional types |
