Диод защитный от перенапряжения - TVS (супрессор) 154В включение 246В ограничение аксиальный
У поставщика
ПроизводительDC Components
КатегорияУстройства защиты
У поставщиков
2 640 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:2 640 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,68 |
| от 59 | 19,88 |
| от 117 | 18,84 |
| от 234 | 17,58 |
| от 500 | 16,43 |
Описание

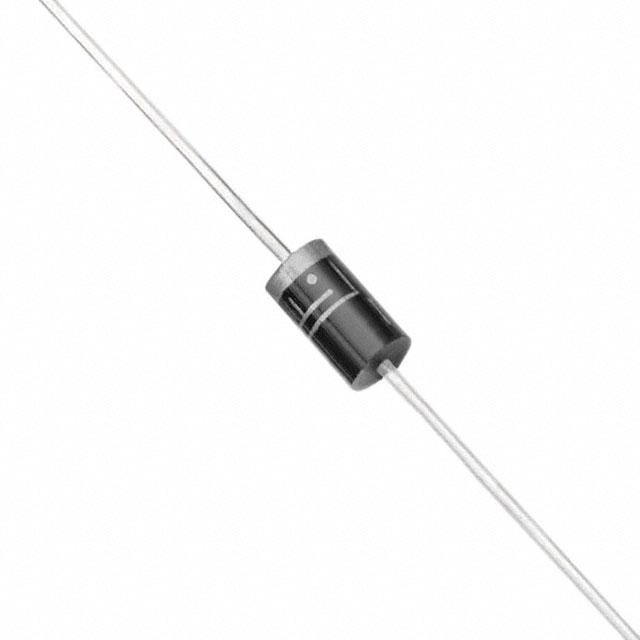

Защитный TVS-диод (супрессор) от DC Components в аксиальном корпусе DO-201. Напряжение включения 154 В, ограничение до 246 В, рабочая температура от -55 до 175 °C. Подходит для защиты цепей промышленной автоматики и силовой электроники от импульсных перенапряжений.
Технические характеристики
| Тип | 1.5KE180CA |
| Серия | 1.5KE |
| Вес | 1.2g |
| Корпус | DO-201 |
| Тип монтажа | Выводной |
| Полярность | Bidirectional (CA suffix) |
| Размеры | Длина корпуса: 0.375" (9.5mm); Диаметр корпуса: 0.220" (5.6mm); Диаметр вывода: 0.042" (1.1mm); Мин. длина корпуса: 0.335" (8.5mm); Длина вывода мин.: 1.0" (25.4mm); Мин. диаметр корпуса: 0.197" (5.0mm); Мин. диаметр вывода: 0.040" (1.0mm) |
| Описание | Transient Voltage Suppressor (TVS) Diode, Bidirectional |
| Покрытие выводов | MIL-STD-202E, Method 208 guaranteed |
| Epoxy rating | UL 94V-0 flame retardant |
| Материал корпуса | Molded plastic |
| Время отклика | Fast |
| Импульсная мощность макс. | 1500W |
| Положение монтажа | Any |
| Пиковый импульсный ток | 6.1A |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Макс. напряжение пробоя | 189V |
| Мин. напряжение пробоя | 171V |
| Peak pulse power waveform | 10/1000ms |
| Диап. темп. хр. | -55°C to +150°C |
| Maximum forward voltage vf | 5.0V |
| Maximum clamping voltage vc | 246V |
| Диап. раб. темп. | -55°C to +150°C |
| Описание (англ.) | TVS DIODE 154VWM 246VC AXIAL |
| Reverse leakage current ir bi | 5mA |
| Reverse standoff voltage vrwm | 154V |
| Reverse leakage current ir uni | 5mA |
| Мощн. рас. устан. | 5.0W |
| Импульсный прямой ток | 200A |
| Breakdown voltage test current it | 1mA |
| Steady state power dissipation temp | 75°C |
| Maximum forward voltage vf condition | 50A, V(BR) > 200V |
| Рабочая температура | -55°C ~ 175°C (TJ) |
| Steady state power dissipation lead length | 0.375" (9.5mm) |
