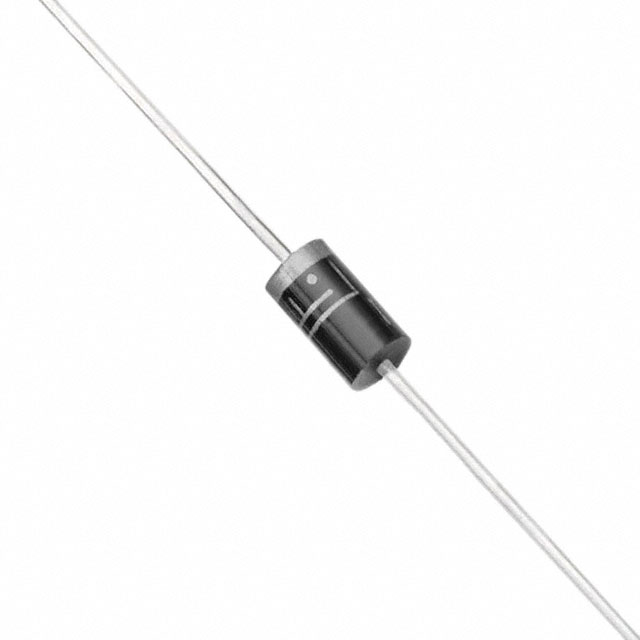

Диод защитный от перенапряжения - TVS (супрессор) 85.5В включение 137В ограничение аксиальный
У поставщика
ПроизводительLITTELFUSE
КатегорияУстройства защиты
У поставщиков
1 шт.
Норм. уп.: 1200
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 1200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,30 |
| от 28 | 25,36 |
| от 55 | 24,06 |
| от 109 | 22,32 |
| от 218 | 20,53 |
Описание
Защитный диод-супрессор TVS от LITTELFUSE. Ограничивает напряжение на уровне 137 В при рабочем напряжении 85,5 В, выполнен в аксиальном корпусе DO-201. Работает в широком диапазоне температур от -55 до 175 °C. Применяется для защиты цепей питания в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Тип | Bi-directional TVS Diode |
| Серия | 1.5KE |
| Корпус | DO-201 |
| Тип монтажа | Выводной |
| Покрытие выводов | Matte tin (Pb-free, e3) |
| Длина вывода | 9.5mm |
| Артикул | 1.5KE100CA |
| Eft standard | IEC 61000-4-4 |
| Esd standard | IEC 61000-4-2 |
| Без галогенов | Да |
| Время отклика | <1.0ps |
| Соотв. RoHS | Да |
| Agency approval | E230531 |
| Напряжение фиксации | 137V |
| Импульсная мощность макс. | 1500W |
| Напр. пробоя | 85.5V |
| Terminal tension | 5 lbs (2.3kg) |
| Esd protection air | 30kV |
| Импульсный ток макс. | 11.1A |
| Класс горючести | V-0 |
| Падение напряжения | 3.5V |
| Макс. пробойное напр. | 105.0V |
| Мин. пробойное напр. | 95.0V |
| Время оплавления | 40sec |
| Breakdown test current | 1mA |
| Esd protection contact | 30kV |
| Обратный ток утечки | 1μA |
| Макс. темп. хр. | 175°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | 0.1% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reverse leakage condition | at VR |
| Имп. прямой ток | 200A |
| Peak forward surge condition | 8.3ms single half sine wave, unidirectional only |
| Reflow soldering temperature | 260°C |
| Steady state power condition | at TL=75°C, infinite heat sink |
| Описание (англ.) | TVS DIODE 85.5VWM 137VC AXIAL |
| Forward voltage drop condition | at 100A, unidirectional only |
| Мощн. рас. устан. | 6.5W |
| Peak pulse power test condition | 10/1000μs waveform, duty cycle 0.01% |
| Макс. темп. перехода | 175°C |
| Мин. темп. перехода | -55°C |
| Тепловое сопротивление переход-вывод | 15°C/W |
| Рабочая температура | -55°C ~ 175°C (TJ) |
| Термосопротивление переход-среда | 75°C/W |
| Мощность, Вт | 1500 |
