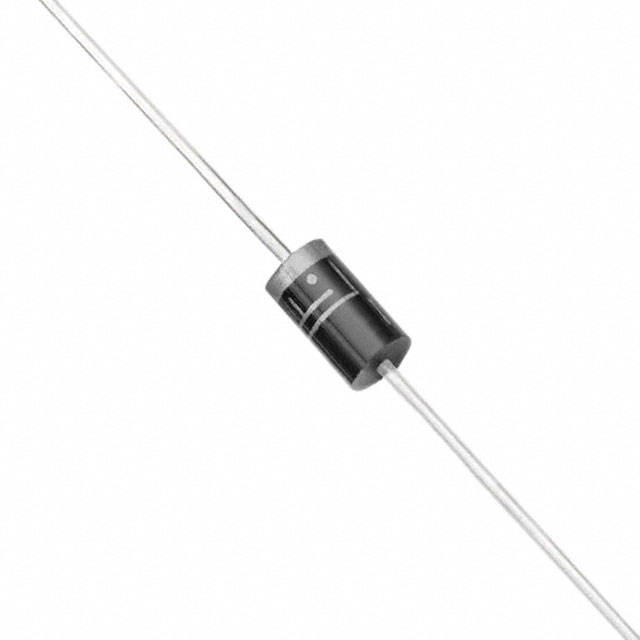

Ограничитель напряжения Р=1500Вт U=100В однонаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
216 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:216 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,01 |
| от 28 | 45,91 |
| от 56 | 44,40 |
| от 111 | 42,33 |
| от 222 | 40,04 |
Описание
Ограничитель напряжения (TVS-диод) от STMicroelectronics. Защищает цепи от импульсных перенапряжений мощностью до 1500 Вт при напряжении 100 В. Выполнен в прочном корпусе DO-201 и работает в широком диапазоне температур от -55 до +175 °C. Применяется в промышленной автоматике, блоках питания и телекоммуникационном оборудовании.
Технические характеристики
| RoHS | Да |
| Серия | 1.5KE |
| Корпус | DO-201 |
| Тип монтажа | Выводной |
| Полярность | unidirectional |
| Форма вывода | axial leaded |
| Длина вывода | 9.5mm |
| Артикул | 1.5KE100A |
| Применение | I/O interfaces, Vcc bus, telecom, computer, industrial, consumer electronics |
| Без галогенов | Да |
| Производитель | Littelfuse |
| Время отклика | <1.0ps |
| Тип компонента | TVS diode |
| Макс. коэффициент заполнения | 0.01% |
| Защита от ЭСР | 30kV air, 30kV contact |
| Импульсная мощность макс. | 1500W |
| Оплавление пайки | 260°C/40s |
| Напр. пробоя | 85.5V |
| Импульсный ток макс. | 11.1A |
| Макс. U фиксации | 137V |
| Макс. пробойное напр. | 105.0V |
| Мин. пробойное напр. | 95.0V |
| Обратный ток утечки | 1µA |
| Макс. темп. хр. | 175°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | 0.1%/°C |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Макс. раб. темп. | 175°C |
| Мин. раб. темп. | -55°C |
| Peak pulse power waveform | 10/1000µs |
| Имп. прямой ток | 200A |
| Max forward voltage at 100A | 3.5V |
| Описание (англ.) | Diode TVS Single Uni-Dir 85.5V 1.5KW 2-Pin Case 1.5KE T/R |
| Breakdown voltage test current | 1mA |
| Мощн. рас. устан. | 6.5W |
| Reverse leakage current at voltage | 85.5V |
| Peak forward surge current waveform | 8.3ms single half sine wave |
| Тепловое сопротивление переход-вывод | 15°C/W |
| Рабочая температура | -55°C ~ 175°C (TJ) |
| Термосопротивление переход-среда | 75°C/W |
| Steady state power dissipation temperature | 75°C |
