1,2ком 5% CR-03 1/10W (0603) Чип резистор CR-03JL7---1K2 (арт. 291903)
У поставщика
ПроизводительVIKING
КатегорияРезисторы постоянные SMD 0603
У поставщиков
90 000 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 29
В наличии:90 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,06 |
Описание
Чип-резитор VIKING серии CR-03 номиналом 1,2 кОм с допуском 5% и мощностью 0,1 Вт. Компонент в стандартном корпусе 0603 предназначен для поверхностного монтажа. Применяется в электронных схемах для ограничения тока, деления напряжения и согласования сигналов в бытовой и промышленной аппаратуре.
Технические характеристики

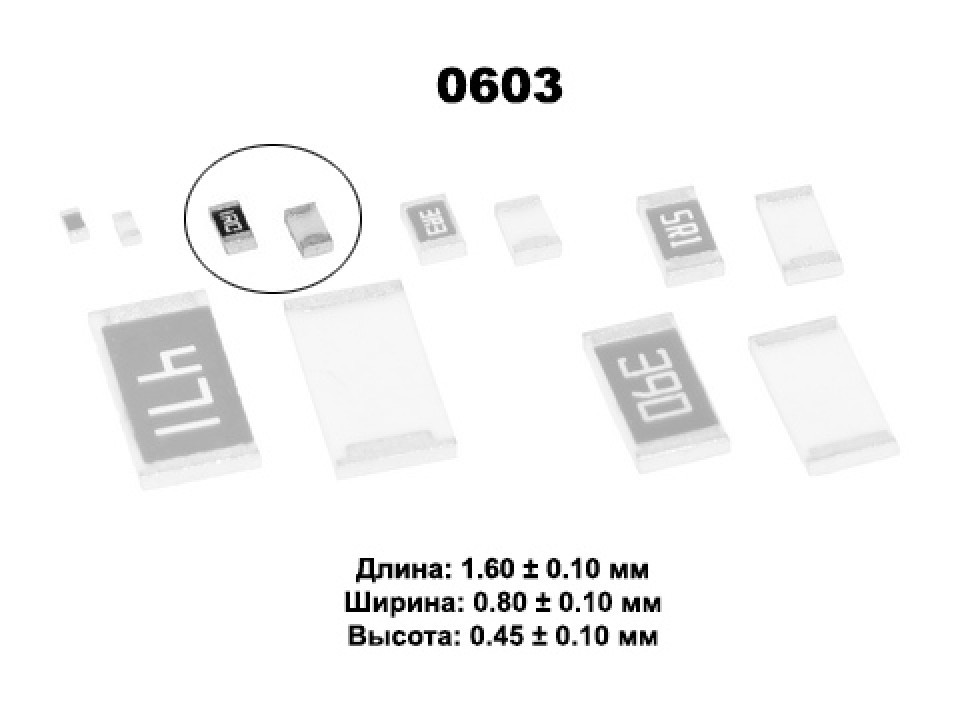

| Ширина | 0.80±0.10mm |
| Длина | 1.60±0.10mm |
| Серия | CR Series |
| Корпус | 0603 |
| Монтаж | SMD |
| Overcoat | Glass (primary), Epoxy (secondary) |
| Подложка | Alumina |
| Толщина | 0.45±0.10mm |
| Допуск | 5 % |
| Сопротивление | 1.2kΩ |
| Артикул | CR-03JL7---1K2 |
| Конструкция | Thick Film Chip Resistor |
| Мощность | 10 Вт |
| Паяемость | 95% min. coverage |
| Артикул | 291903 |
| Resistor layer | RuO₂/Ag |
| Материал электрода | Ag (bottom), Ag-Pd (top), NiCr (edge), Ni (barrier), Sn (external) |
| Вес на 1000 шт. | 2.042g |
| Вес на 1000 шт. | 2.042 g |
| D1 termination width | 0.30 ± 0.20 mm |
| D2 termination width | 0.30 ± 0.20 mm |
| Макс. перенапр. | 150V |
| Сопр. изоляции | ≥10 GΩ |
| Макс. рабочее напряжение | 75V |
| Темп. коэф. | ±100ppm/°C |
| Сопротивление | 1,2ком |
| Диап. раб. темп. | -55~+155°C |
