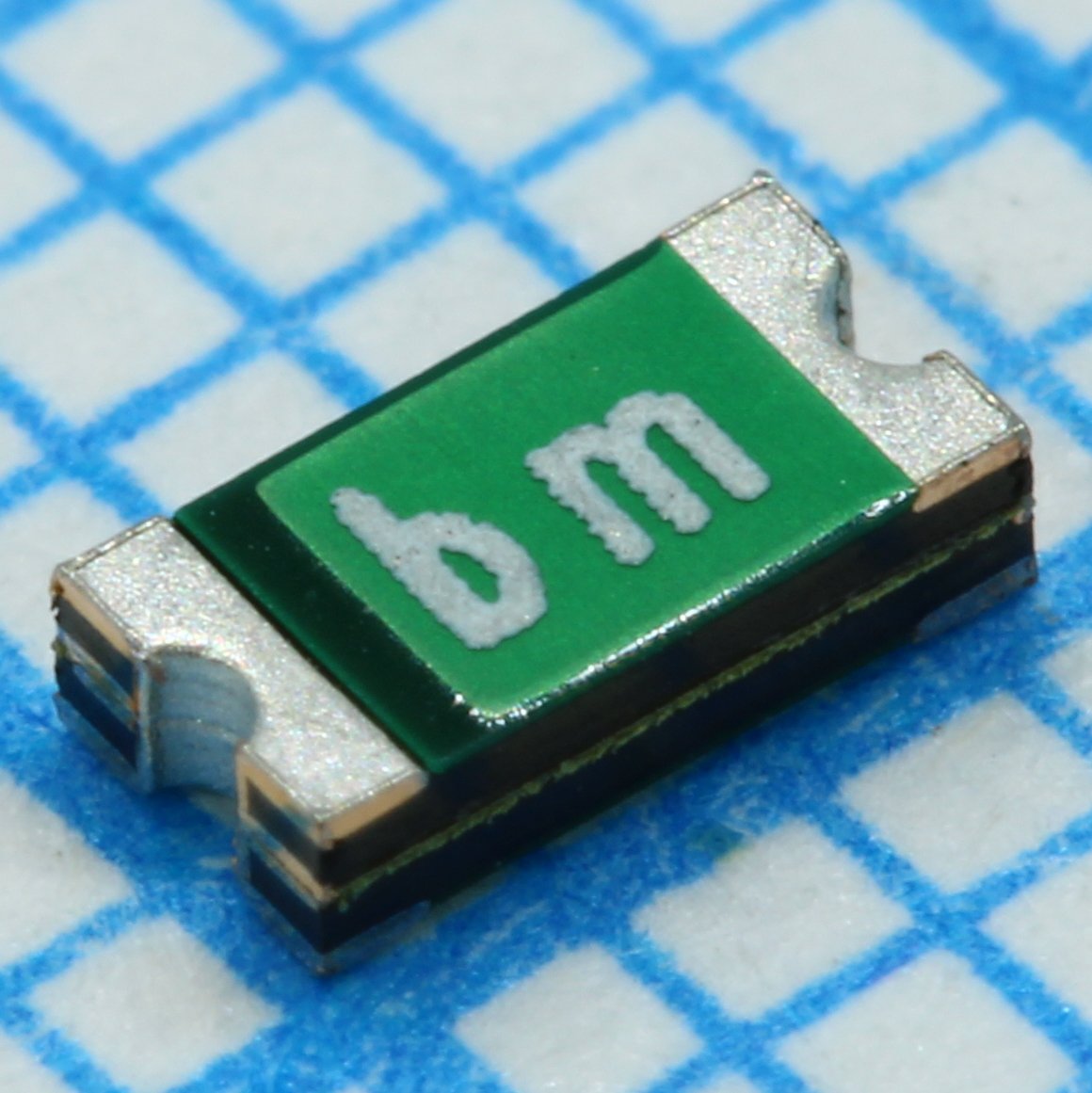

Предохранитель восстанавливаемый (PTC) 0.5A(удержание) 1A(отключение) 24В постоянного тока 100A 0.6Вт 0.1сек 0.15Ом для поверхностного монтажа
У поставщика
ПроизводительBel
КатегорияПредохранители
У поставщиков
4 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,79 |
| от 49 | 13,06 |
| от 97 | 12,17 |
| от 193 | 11,11 |
| от 385 | 10,15 |
Описание
Восстанавливаемый предохранитель (PTC) от Bel рассчитан на ток удержания 0,5 А и ток срабатывания 1 А при напряжении до 24 В постоянного тока. Компонент выполнен для поверхностного монтажа, имеет низкое сопротивление 0,15 Ом и время срабатывания 0,1 секунды. Подходит для защиты цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Type | Polymeric |
| Grade | Automotive |
| Серия | 0ZCJ |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Макс. напряжение | 24V |
| Артикул | 0ZCJ0050AF2E |
| Time to Trip | 100 ms |
| Без галогенов | Да |
| Ток удержания | 0.50A |
| Код маркировки | m |
| Pad layout p | 2.00mm |
| Pad layout s | 1.00mm |
| Pad layout w | 1.90mm |
| Время срабатывания | 0.10s |
| Ток срабатывания | 1.00A |
| Current - Max | 100 A |
| Mounting Type | Surface Mount |
| Qualification | AEC-Q200 |
| Voltage - Max | 24V |
| Ном. напряжение | 24Vdc |
| Typical power | 0.6W |
| Package / Case | 1206 (3216 Metric), Concave |
| Сопротивление макс. | 0.750Ohms |
| Мин. сопротивление | 0.150Ohms |
| Соотв. RoHS | Да |
| Thickness (Max) | 0.047" (1.20mm) |
| Aec q compliant | Да |
| Dimension c max | 1.20mm |
| Dimension c min | 0.80mm |
| Dimension d max | 0.75mm |
| Dimension d min | 0.25mm |
| Size / Dimension | 0.128" L x 0.065" W (3.25mm x 1.65mm) |
| Trip temperature | 125°C |
| Описание | PTC RESET FUSE 24V 500MA 1206 |
| Max fault current | 100A |
| Agency approval ul | Да |
| Current - Trip (It) | 1 A |
| Agency approval tuv | Да |
| Допуск сопротивления | Y |
| Материал выводов | Matte Tin – Plated Copper |
| Operating Temperature | -40°C ~ 85°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current - Hold (Ih) (Max) | 500 mA |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | PTC Resettable Fuse 0.5A(hold) 1A(trip) 24VDC 100A 0.6W 0.1s 0.15Ohm SMD Solder Pad |
| Resistance - Initial (Ri) (Min) | 150 mOhms |
| Resistance - Post Trip (R1) (Max) | 750 mOhms |
| Тип | предохранитель |
| Ток, А | 0,05 |
