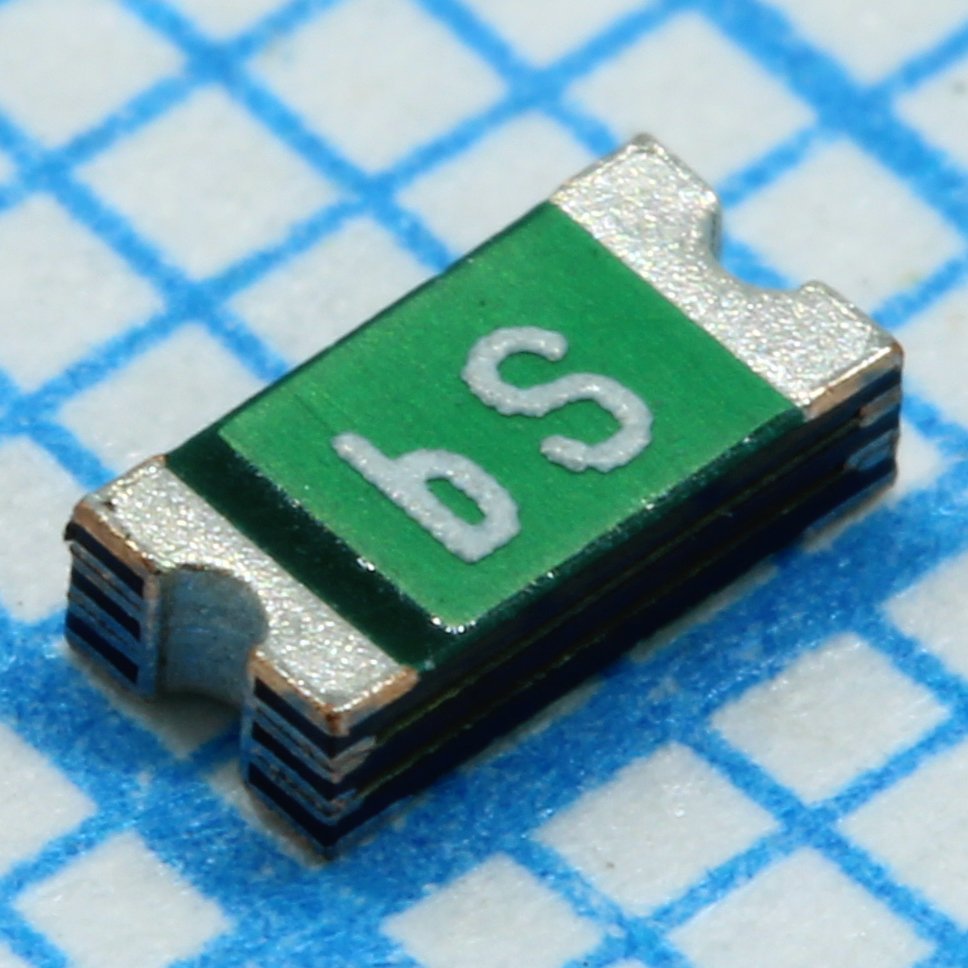

Предохранитель восстанавливаемый (PTC) 0.05A(удержание) 0.15A(отключение) 60В постоянного тока 10A 0.4Вт 1.5сек 3.6Ом для поверхностного монтажа
У поставщика
ПроизводительBel
КатегорияПредохранители
У поставщиков
1 003 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 003 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,77 |
| от 218 | 14,17 |
| от 436 | 12,89 |
| от 871 | 11,81 |
| от 1 742 | 11,09 |
Описание
Предохранитель самовосстанавливающийся PTC от Bel. Рассчитан на ток удержания 0,05 А и напряжение до 60 В постоянного тока, сопротивление — 3,6 Ом. Компактный корпус для поверхностного монтажа. Применяется в цепях защиты портов и маломощных устройств промышленной автоматики и телекоммуникаций.
Технические характеристики
| Type | Polymeric |
| Grade | Automotive |
| Серия | 0ZCJ |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Описание | Surface Mount PTC Resettable Fuse |
| Артикул | 0ZCJ0005FF2E |
| Time to Trip | 1.5 s |
| Без галогенов | Да |
| Ток удержания | 0.05A |
| Код маркировки | C |
| Pad layout p | 2.00mm |
| Pad layout s | 1.00mm |
| Pad layout w | 1.90mm |
| Время срабатывания | 1.50s |
| Ток срабатывания | 0.15A |
| Current - Max | 10 A |
| Mounting Type | Surface Mount |
| Qualification | AEC-Q200 |
| Voltage - Max | 60V |
| Ном. напряжение | 60Vdc |
| Typical power | 0.4W |
| Package / Case | 1206 (3216 Metric), Concave |
| Сопротивление макс. | 50.00 Ohms |
| Мин. сопротивление | 3.600 Ohms |
| Соотв. RoHS | Да |
| Thickness (Max) | 0.033" (0.85mm) |
| Aec q compliant | Да |
| Dimension c max | 0.85mm |
| Dimension c min | 0.45mm |
| Dimension d max | 0.75mm |
| Dimension d min | 0.10mm |
| Maximum voltage | 60V |
| Size / Dimension | 0.128" L x 0.065" W (3.25mm x 1.65mm) |
| Сертификаты | Y |
| Trip temperature | 125°C |
| Описание | PTC RESET FUSE 60V 50MA 1206 |
| Current - Trip (It) | 150 mA |
| Допуск сопротивления | Y |
| Материал выводов | Matte Tin – Plated Copper |
| Operating Temperature | -40°C ~ 85°C |
| Maximum fault current | 10A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current - Hold (Ih) (Max) | 50 mA |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | PTC Resettable Fuse 0.05A(hold) 0.15A(trip) 60VDC 10A 0.4W 1.5s 3.6Ohm SMD Solder Pad |
| Resistance - Initial (Ri) (Min) | 3.6 Ohms |
| Resistance - Post Trip (R1) (Max) | 50 Ohms |
| Temperature derating hold current | 0: 120%; 23: 100%; 30: 92%; 40: 81%; 50: 71%; 60: 60%; 70: 48%; 85: 30%; -20: 136%; -40: 152% |
| Тип | предохранитель |
| Ток, А | 5 |
