Документация
0ом 5% FRC0603 1/10W (0603) Чип резистор FRC0603P000TS FJ (арт. 307158)
У поставщика
ПроизводительFJ
КатегорияРезисторы постоянные SMD 0603
У поставщиков
625 000 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 29
В наличии:625 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,05 |
Описание

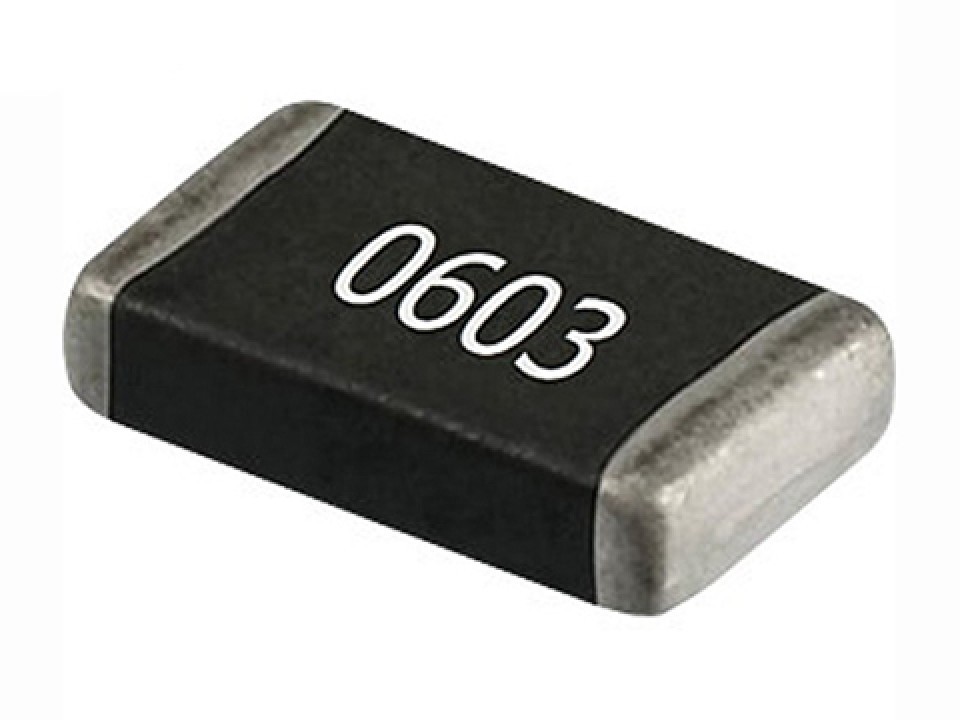

FRC0603P000TS от FJ — это чип-резистор типоразмера 0603 с нулевым сопротивлением (перемычка). Компонент предназначен для соединения дорожек на плате, где требуется минимальное сопротивление, и рассеивает мощность до 1/10 Вт. Используется в автоматизированном монтаже для упрощения трассировки и замены перемычек.
Технические характеристики
| Тип | Thick Film Chip Resistor (Jumper) |
| Корпус | 0603 |
| Тип монтажа | SMD |
| Упаковка | 7 inch reel |
| Допуск | 5% |
| Размеры | Ширина: 0.80±0.10mm; Высота: 0.45±0.10mm; Длина: 1.60±0.10mm; Terminal width t1: 0.25±0.15mm; Terminal length t2: 0.25±0.15mm |
| Сопротивление | 0Ω (jumper, <50mΩ) |
| Ток макс., А | 10A |
| Выводы | Matte Tin (Sn) |
| Ном. мощность | 0.1W (1/10W) |
| Допуск | 5% |
| Корпус | 0603 |
| Монтаж | SMD |
| Ном. ток | 1A |
| Раб. напряжение | 75V |
| Напряжение перегрузки | 150V |
| Мощность | 1/10W |
| Сопротивление перемычки | <50mΩ |
| Макс. рабочее напряжение | 75V |
| Макс. перенапр. | 150V |
| Сопр. изоляции | >10GΩ |
| Диап. раб. темп. | -55°C to +155°C |
| Диэлектрическая прочность | 300V |
