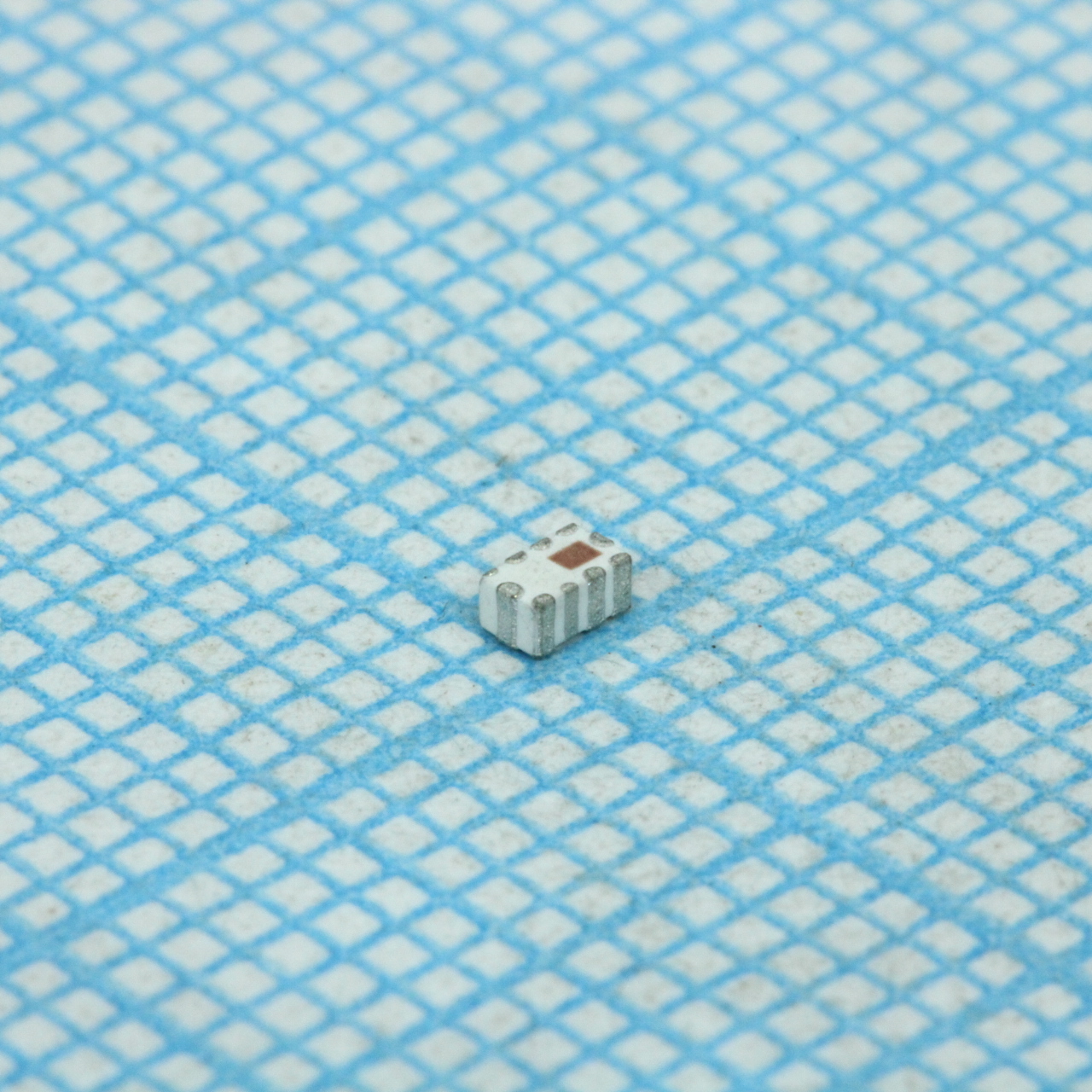

Многофункциональный интегрированный керамический пассивный компонент с согласованным импедансом 868/915 МГц для поверхностного монтажа
У поставщика
ПроизводительJohanson
У поставщиков
1 789 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 789 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,55 |
| от 20 | 64,24 |
| от 40 | 62,48 |
| от 80 | 60,02 |
| от 160 | 57,10 |
Описание
Многофункциональный керамический пассивный компонент Johanson для поверхностного монтажа. Работает в диапазоне частот 868–928 МГц, имеет 10 выводов с функциями LNA, TRX, PA и ANT. Вносимые потери в режиме приёма — до 2,5 дБ, в режиме передачи — до 2,0 дБ. Применяется в устройствах беспроводной связи стандартов LoRa, Sigfox и других системах IoT.
Технические характеристики
| Контактов | 10 |
| Тип монтажа | SMD |
| Attenuation | 35 dB min @ 2×fo, 3×fo, 4×fo, 5×fo |
| Выводы | 100% Tin |
| Тип корпуса | Ceramic passive |
| Срок хранения | 18 months max |
| Mounting Type | Surface Mount |
| Pin functions | LNA_N, LNA_P, TRX, PA, GND, ANT |
| Количество в катушке | 4000 |
| Package / Case | 0805 (2012 Metric), 10 PC Pad |
| Frequency Range | 868MHz ~ 928MHz |
| Диап. частот | 868-928 MHz |
| Phase Difference | 180° ±15° |
| Ширина | 1.25 ±0.20 mm |
| Phase difference | 180±15 deg |
| Влажн. хранения | 45~75% RH |
| Storage lifetime | 18 months |
| Описание | Signal Conditioning PLEASE SEE GLOBAL MFG PN: 0900PC15J0013001E |
| Return Loss (Min) | 9.5dB |
| Длина | 2.00 ±0.20 mm |
| Insertion loss rx | 2.5 dB max |
| Insertion loss tx | 2.0 dB max |
| Размеры упаковки | A: 0.25 ±0.10 mm; B: 0.30 ±0.15 mm; C: 0.20 +0.1/-0.15 mm; P: 0.50 ±0.10 mm; Ширина: 1.25 ±0.20 mm; Длина: 2.00 ±0.20 mm; Толщина: 1.0 mm max |
| Return loss rx ant | 9.5 dB min |
| Return loss tx ant | 9.5 dB min |
| Покрытие выводов | 100% Tin |
| Рабочая частота | 868~928 MHz |
| Темп. хранения | +5 to +35°C |
| Insertion Loss (Max) | 2.0dB |
| Amplitude difference | 2.0 dB max |
| Макс. высота | 1.0 mm |
| Insertion loss rx max | 2.5 dB |
| Insertion loss tx max | 2.0 dB |
| Раб. температура | -40 to +85°C |
| Return loss rx ant min | 9.5 dB |
| Return loss tx ant min | 9.5 dB |
| Диапазон влажности хранения | 45-75% RH |
| Диап. темп. хр. | +5 to +35°C |
| Amplitude difference rx max | 2.0 dB |
| Диап. раб. темп. | -40 to +85°C |
| Phase difference rx degrees | 180 ±15 deg |
| Attenuation at harmonics min | 35.0 dB |
