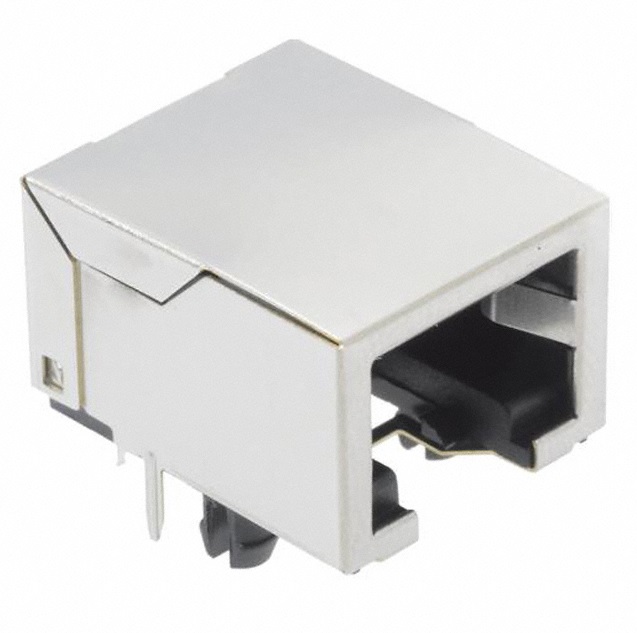

Разъем RJ-45 (гнездо) угловой на плату
У поставщика
ПроизводительHarting
У поставщиков
214 шт.
Норм. уп.: 120
Цены поставщиков
Склад 13
В наличии:214 шт
Срок поставки: до недели
Норм. уп.: 120
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 241,29 |
| от 11 | 226,34 |
| от 21 | 214,18 |
| от 42 | 205,11 |
| от 83 | 198,36 |
Описание
Разъём RJ-45 (гнездо) угловой на плату от Harting — надёжный сетевой коннектор для профессионального применения. Модель рассчитана на 8 контактов (8P8C) и один порт, предназначена для монтажа на печатную плату. Угловое исполнение позволяет удобно разместить разъём в корпусе устройства. Подходит для организации проводных сетей Ethernet в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Шаг | 1.27mm |
| Шкала | 2:1 |
| Тип монтажа | THT |
| Стандарт | DIN A4 |
| Row pitch | 8.89mm |
| Макс. высота | 5mm |
| Описание | RJ 45 Jack with 8 signal solder pins and 2 rear grounding solder pins |
| Ориентация | right angle |
| Артикул | 09 45 551 1102 |
| Производитель | HARTING |
| Тип разъема | RJ-45 Jack |
| Pcb front edge | 15.54mm |
| Dimension 2 8mm | 2.8mm |
| Dimension 3 2mm | 3.2 ±0.25mm |
| Material insert | PBT, UL-94-V0, black |
| Dimension 12 1mm | 12.1mm |
| Dimension 2 54mm | 2.54mm |
| Dimension 3 05mm | 3.05mm |
| Dimension 8 13mm | 8.13mm |
| Материал контакта | Phosphor Bronze, selective gold plating 15μ*, over nickel in contact area |
| Dimension 11 43mm | 11.43mm |
| Dimension 11 75mm | 11.75mm |
| Dimension 18 65mm | 18.65mm |
| Pin hole diameter | 0.89mm -0.05 |
| Material shielding | Copper alloy with nickel plating |
| Pcb front edge alt | 15.74mm |
| Plating solder area | Tin plating over nickel in solder area |
| Number of signal pins | 8 |
| Диаметр монтажного отверстия | 3.25mm -8.05 |
| Grounding hole diameter | 1.60mm -8.05 |
| Hole diameter tolerance | Ø0.05mm |
| Mounting hole tolerance | Ø0.05mm |
| Тип упаковки | Palette (палетта) |
| Grounding hole tolerance | Ø0.05mm |
| Number of grounding pins | 2 |
| Описание (англ.) | RJ45 CONN, JACK, 8P8C, 1PORT, CABLE; |
