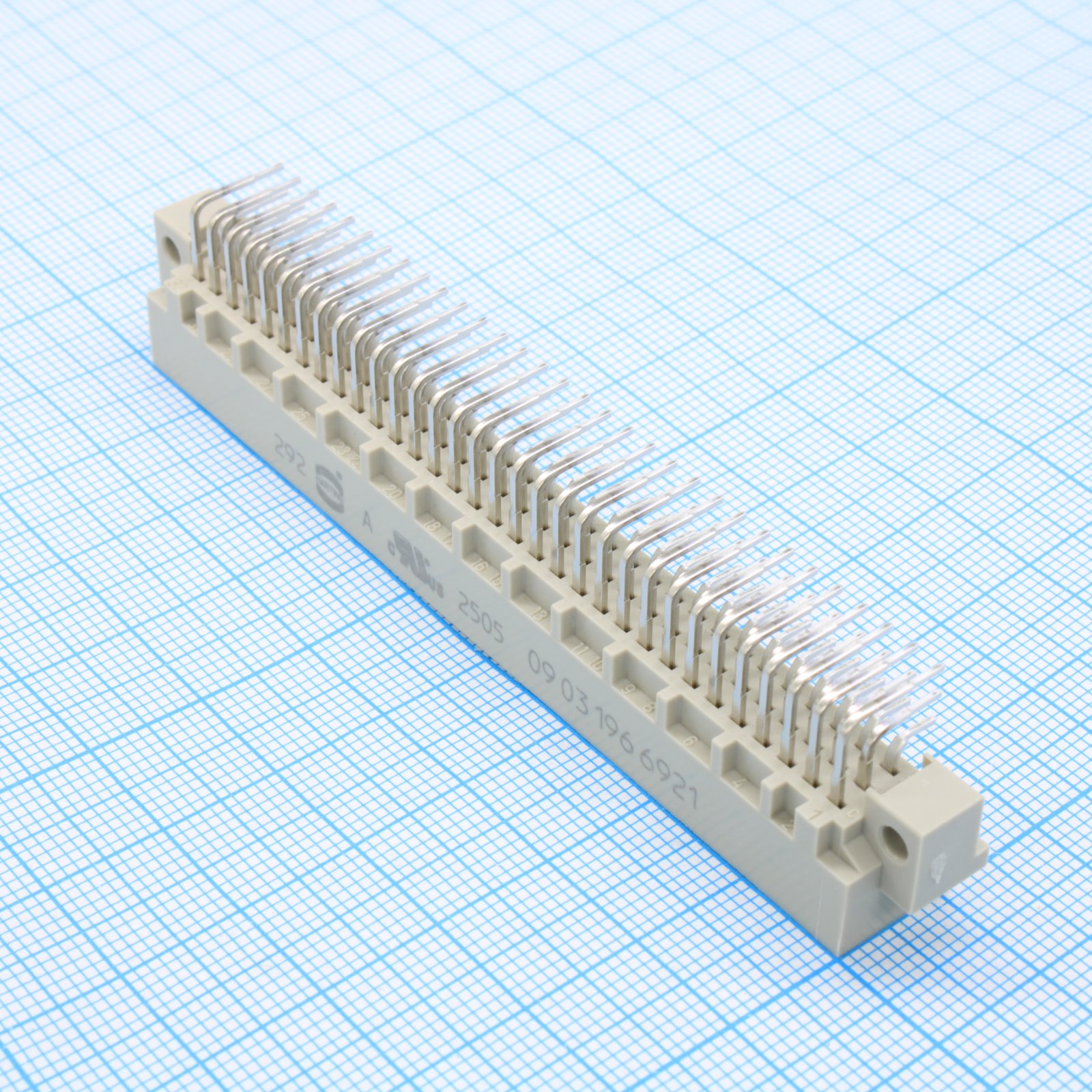

Type C 96 Position 2.54 mm Pitch Male Right Angle Board to Board Connector
У поставщика
ПроизводительHarting
У поставщиков
6 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 408,83 |
| от 7 | 385,47 |
| от 13 | 366,44 |
| от 26 | 352,29 |
| от 51 | 341,76 |
Описание
Разъём Type C от Harting на 96 позиций с шагом 2,54 мм, угловой, для соединения плата-плата. Мужской (вилочный) разъём в упаковке Bulk (россыпь) подходит для пайки в отверстия. Применяется в промышленной автоматике и электронике для надёжного соединения печатных плат.
Технические характеристики
| Пол разъёма | вилка |
| Creepage | ≥1.2mm |
| Тип монтажа | THT |
| Clearance | ≥1.2mm |
| Применение | Board to Board |
| Ориентация | Right Angle |
| Выводы | Solder pins for PCB connections |
| Испытательное напряжение | 1kV rms |
| Тип разъема | Type C |
| Contact spacing | 2.54mm |
| Поверхность контакта | Selectively plated, termination zone tinned |
| Рабочий ток | 2A max |
| Материал контакта | Медный сплав |
| Moulding material | Thermoplastic resin, glass-fibre filled, UL 94-V0 |
| Темп. диапазон | -55°C to +125°C |
| Число контактов | 96 |
| Wrap post diagonal | 0.79-0.86mm |
| Диам. паяльного вывода | 1.0 ± 0.1mm |
| Working current idc | 1A |
| Wrap post dimensions | 0.6 x 0.6mm |
| Сопр. изоляции | ≥10^12Ω |
| Working current type m | 40A max |
| Тип упаковки | Bulk (россыпь) |
| Contact resistance crimp | ≤20mΩ |
| Crimp terminal wire range | 0.09-0.5mm² |
| Degree of protection crimp | IP20 |
| Pcb hole diameter optional | 0.8 + 0.3mm |
| Contact resistance wire wrap | ≤15mΩ |
| Insertion withdrawal force 96way | ≤90N |
| Insulation displacement connection | AWG 28/7 |
