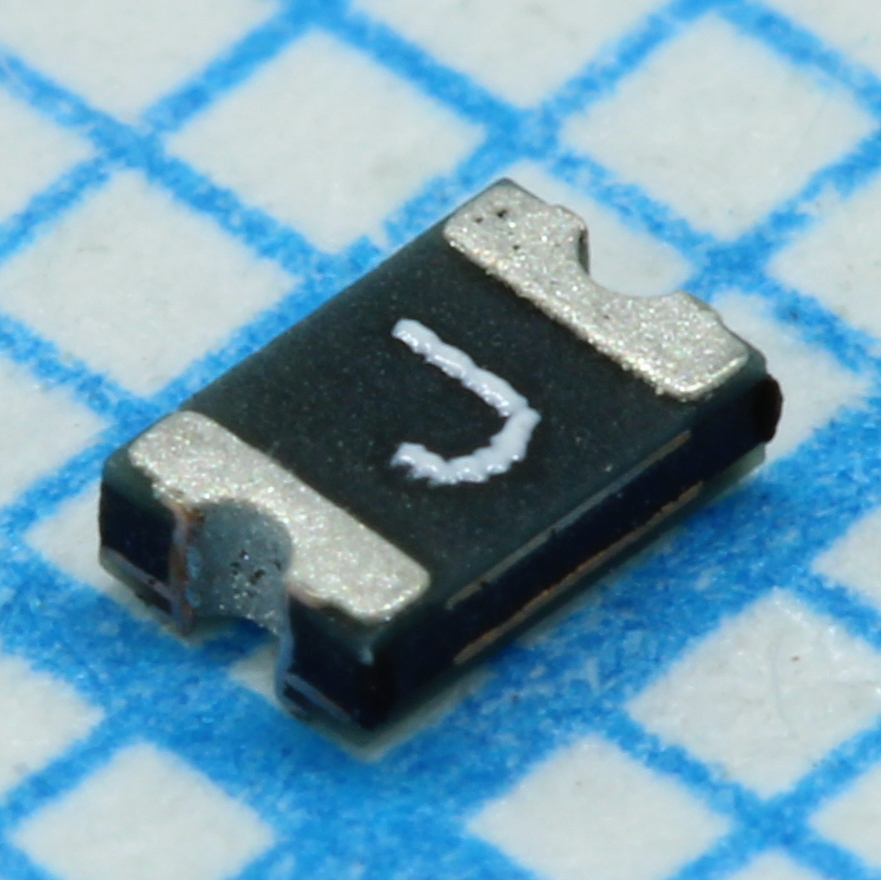

Предохранитель самовосстанавливающийся 0.1A(захват) 0.3A(удержание) 24В 100A 0.5Вт 1.5с 0.15Ом SMD Solder Pad 0805
У поставщика
ПроизводительLITTELFUSE
КатегорияПредохранители
У поставщиков
1 678 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,54 ₽
Сумма690,08 ₽
+ доплата 490,00 ₽
В наличии1 678 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 152 штюрлицам и ИП
от 239 — 4,07 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 690,08 ₽. До заказа без доплаты не хватает 16 559,92 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
152 шт · Склад 13 · 690,08 ₽
Описание
Самовосстанавливающийся предохранитель от Littelfuse в компактном корпусе 0805 для поверхностного монтажа. Рассчитан на рабочий ток удержания 0,1 А и максимальное напряжение 24 В, с сопротивлением 0,15 Ом. Обеспечивает защиту от короткого замыкания и перегрузки, автоматически восстанавливая цепь после снятия питания. Применяется в компактных блоках питания, портативной электронике и системах автоматики.
Технические характеристики
| RoHS | Да |
| Серия | 0805L |
| Маркировка | J |
| Корпус | 0805 |
| Тип монтажа | SMD |
| Количество | 4000 |
| Без свинца | Да |
| Упаковка | Лента и катушка |
| Размеры | Ширина: 1.20mm to 1.50mm; Высота: 0.55mm to 1.00mm; Длина: 2.00mm to 2.20mm; Ширина вывода: 0.20mm to 0.55mm; Толщина вывода: 0.05mm to 0.45mm |
| Описание | Resettable PTC fuse, surface mount, 0805 |
| Макс. напряжение | 24Vdc |
| Артикул | 0805L010/24YR |
| Без галогенов | Да |
| Ток удержания | 0.10A |
| Время срабатывания | 1.50s |
| Ток срабатывания | 0.30A |
| Quantity code | Y |
| Паяемость | Meets EIA Specification RS186-9E, ANSI/J-STD-002, Category 3 |
| Сопротивление макс. | 6.000Ω |
| Мин. сопротивление | 1.500Ω |
| Сопротивление, тип. | 1.500Ω |
| Сертификаты | E183209, R50119118 |
| Автомобильный класс | Нет |
| Макс. ток неисправности | 100A |
| Рассеиваемая мощность | 0.5W |
| Материал клеммы | Solder-Plated Copper (Matte Tin Sn) |
| Скорость повышения температуры | 3°C/second max |
| Темп. хранения | -40°C to +85°C |
| Снижение при нагреве | 0°C: 0.12A; 20°C: 0.10A; 40°C: 0.09A; 50°C: 0.08A; 60°C: 0.07A; 70°C: 0.06A; 85°C: 0.04A; -20°C: 0.13A; -40°C: 0.15A |
| Раб. температура | -40°C to +85°C |
| Скорость снижения температуры | 6°C/second max |
| Reflow time above 217C | 60-150 seconds |
| Пиковая темп. оплавления | 260+0/-5°C |
| Reflow time 25C to peak | 8 minutes max |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. температура поверхности при срабатывании | 125°C |
| Уровень чувствительности к влаге | Level 1, J-STD-020 |
| Reflow time within 5C peak | 20-40 seconds |
| Описание (англ.) | PTC Resettable Fuse 0.1A(hold) 0.3A(trip) 24VDC 100A 0.5W 1.5s 1.5Ohm SMD Solder Pad |
| Тип предохранителя | самовосстанавливающийся |
