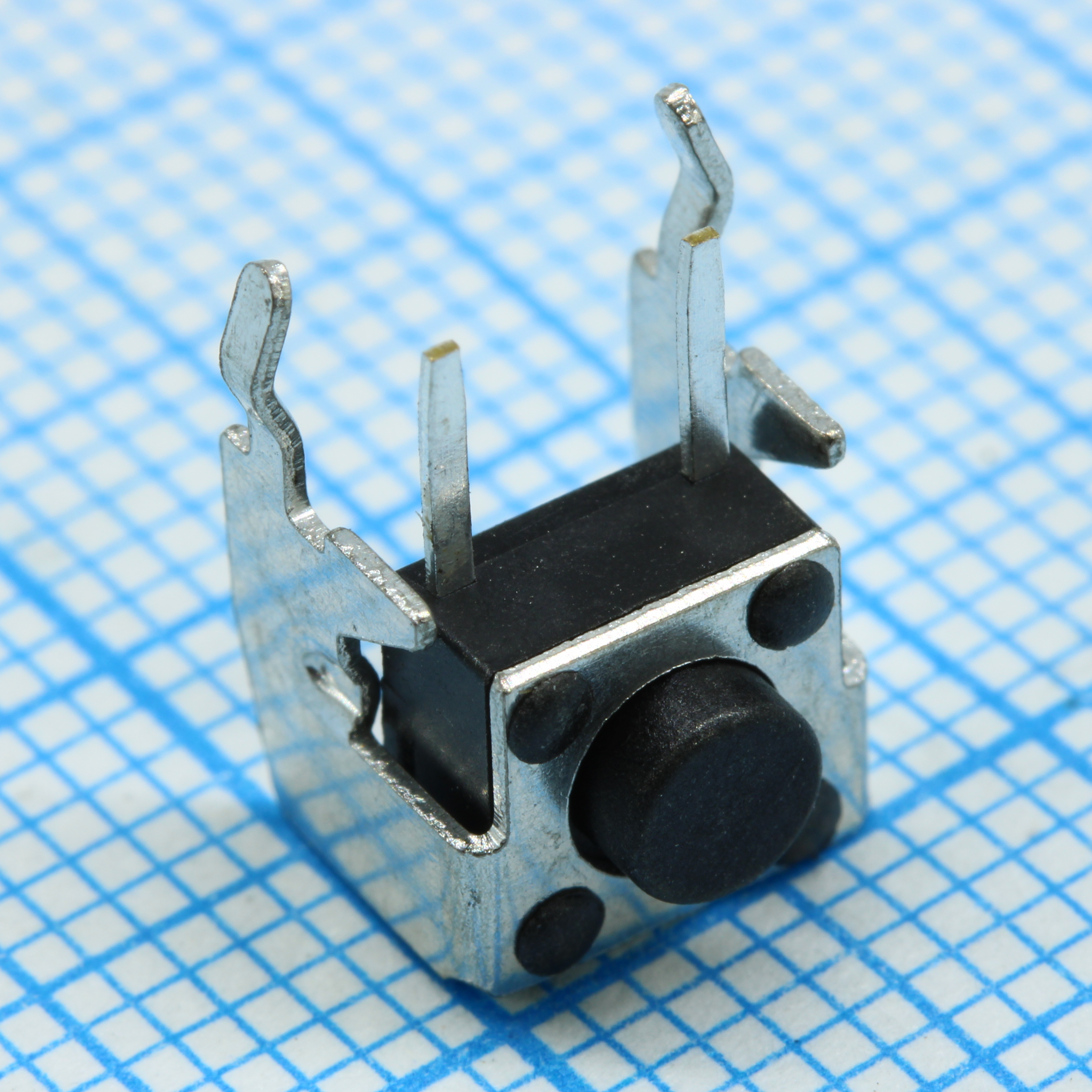

Кнопка тактильная 7.3х7.1х3,85мм угловая h=1.35мм усилие нажатия130гр 0.05A 12В монтаж в отверстие
У поставщика
ПроизводительSwitronic
У поставщиков
18 977 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:18 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 100 | 7,72 |
| от 1 000 | 6,72 |
Склад 13
В наличии:977 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,41 |
| от 92 | 11,73 |
| от 184 | 10,91 |
| от 367 | 10,05 |
| от 733 | 9,35 |
Описание
Тактильная кнопка от Switronic с угловым расположением контактов. Компонент рассчитан на ток до 0,05 А при напряжении 12 В, усилие нажатия составляет 130 г, высота корпуса — 3,85 мм. Подходит для монтажа в отверстия на плату. Применяется в блоках управления бытовой электроникой и панелях промышленной автоматики.
Технические характеристики
| RoHS | Соответствует |
| Угол | right angle |
| Модель | 0750HIM-130G-G |
| Примечания | Unwashable, don't be immerged by epoxy and organic solvent |
| Высота | 1.35mm |
| Ход | 0.25±0.1mm |
| Тип | угловая |
| Корпус | Tactile Switch |
| Функция | OFF-(ON) momentary |
| Тип монтажа | THT |
| Pcb holes | 2-Ø1 holes |
| Макс. мощность | 600mW |
| Размеры | 7.3 x 7.1 x 3.85 mm |
| Unwashable | Да |
| Макс. ток | 50mA |
| Макс. напряжение | 12V DC |
| Минимальная нагрузка | 10mA 3.3V DC |
| Тип продукта | Tact Switch |
| Срок службы | 100,000 Cycles Min. |
| Номин. ток | 50mA |
| Номинальное напряжение | 12V DC |
| Время пайки | 1 time only |
| Actuator height | 1.35mm |
| Рабочее усилие | 130±50g |
| Soldering times | 1 time only |
| Сопр. контакта | 100mΩ Max. (initial) |
| Operating life min | 100000 cycles |
| Время пайки макс. | 3 sec |
| Размер, мм | 7x7 |
| Конфигурация контактов | SPST |
| Температура пайки | 250°C Max. for 3 sec. |
| Макс. сопротивление контакта | 100mΩ |
| Тип упаковки | Bulk (россыпь) |
| Температура пайки макс. | 250°C |
| Способ монтажа | в отверстия на плату |
| Описание (англ.) | DIP Tact switch Right Angle 7.3*7.1 H=3.85mm 50mA 12VDC 130G |
| Высота/длина кнопки с толкателем ( до контактов), мм | 3.85 |
