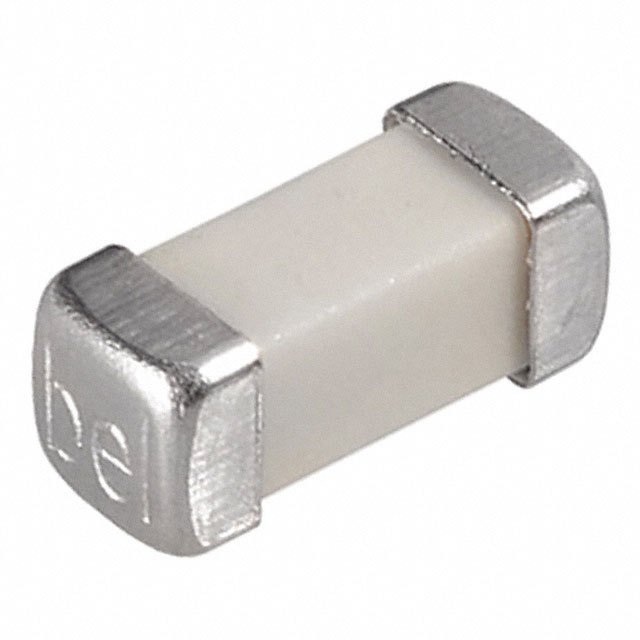

Предохранитель плавкий 1.5A 125В быстродействующий
У поставщика
ПроизводительBel
КатегорияПредохранители
У поставщиков
45 шт.
Норм. уп.: 72
Цены поставщиков
Склад 13
В наличии:45 шт
Срок поставки: до недели
Норм. уп.: 72
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 109,10 |
| от 38 | 102,13 |
| от 72 | 96,60 |
| от 216 | 91,75 |
| от 360 | 88,47 |
Описание
Предохранитель плавкий быстродействующий от Bel. Рассчитан на ток 1.5 А и напряжение до 125 В. Поставляется в упаковке на катушке для автоматического монтажа. Применяется в бытовой электронике и промышленных устройствах для защиты цепей от короткого замыкания.
Технические характеристики
| Тип | Square Ceramic Surface Mount Quick Acting Fuse |
| Серия | 0679L |
| Маркировка | Current Rating, Q, L laser marked on ceramic tube; bel stamped in end caps |
| Корпус | 2410 Size SMD |
| Тип монтажа | SMD |
| Fuse Type | Board Mount (Cartridge Style Excluded) |
| Ширина ленты | 12 mm |
| Артикул | 0679L1500-01 |
| Melting I²t | 0.29 |
| Без галогенов | Да |
| Mounting Type | Surface Mount |
| Response Time | Fast Blow |
| Материал корпуса | Керамика |
| Диаметр катушки | 7 inches |
| Термоудар | -65℃ to +125℃ |
| Package / Case | 2-SMD, Square End Block |
| Ном. ток | 1.5A |
| Код упаковки | 01 |
| Соотв. RoHS | Да |
| Ном. напряжение | 125V AC |
| Approval Agency | AEC-Q200, cURus |
| Aec q compliant | Да |
| Size / Dimension | 0.240" L x 0.100" W x 0.110" H (6.10mm x 2.54mm x 2.79mm) |
| Ударопрочность | 100 G's peak for 6 milliseconds |
| Описание | FUSE BRD MNT 1.5A 125VAC/VDC SMD |
| Рассеиваемая мощность | 0.38W |
| Номин. DC напр. | 125V DC |
| Safety certificate | E506667 |
| Voltage Rating - AC | 125 V |
| Voltage Rating - DC | 125 V |
| Melting i2t at 10 in | 0.29 A²Sec |
| Вибростойкость | 10-55 Hz, 0.06 inch, total excursion |
| Current Rating (Amps) | 1.5 A |
| Operating Temperature | -55°C ~ 125°C |
| Salt spray resistance | 48 hrs |
| Termination materials | Silver Plated Caps / Gold Plated Caps / Palladium Plated Caps |
| Interrupting rating ac | 50A @ 125V AC |
| Interrupting rating dc | 300A @ 125V DC |
| Пиковая темп. оплавления | 260℃ max |
| Reflow time 25c to peak | 8 minutes max |
| Safety agency approvals | UL/CSA/STD.248-14 |
| Typical cold resistance | 0.053 ohms |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Blow time at 100 percent | 4 Hrs minimum |
| Blow time at 200 percent | 5 Sec maximum |
| Reflow time at liquidous | 60-150 seconds |
| Melting i2t less than 10ms | 0.32 A²Sec |
| Уровень чувствительности к влаге | MSL 1 |
| Interrupting rating dc high | 10,000A @ 86V DC |
| Диап. раб. темп. | -55℃ to +125℃ |
| Packaging quantity reel 7in | 1000 |
| Voltage drop at 100 percent | 0.250V |
| Packaging quantity reel 13in | 5000 |
| Solder process compatibility | 260℃, IR Pb-free solder process |
| Breaking Capacity @ Rated Voltage | 50A AC, 300A DC |
| Insulation resistance after opening | 10,000 ohms minimum |
| Напряжение, В | 125 |
| Ток, А | 1,5 |
