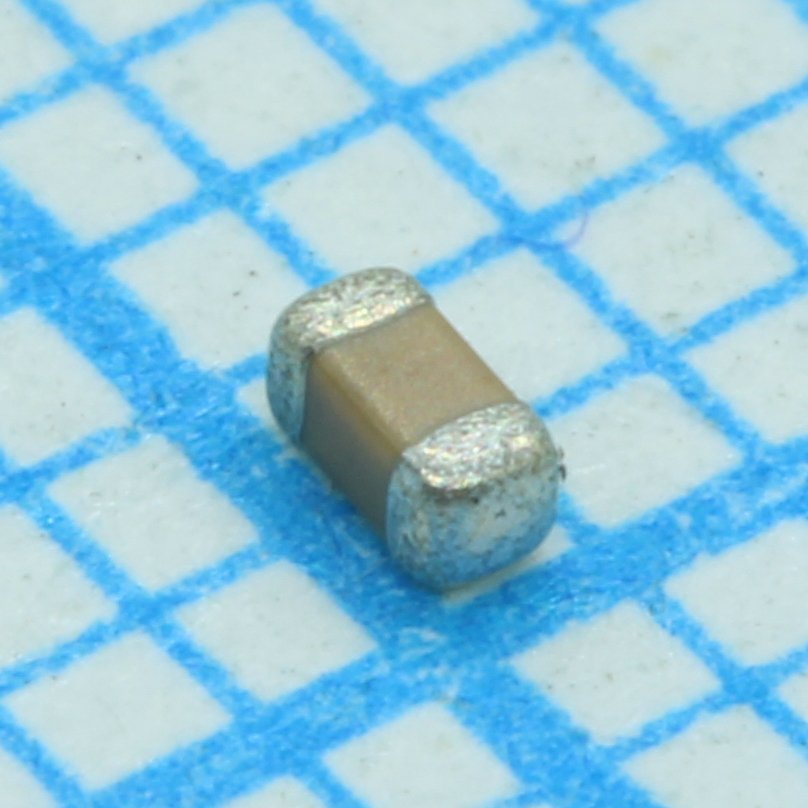

Конденсатор керамический SMD 0603 X5R 10мкФ ±20% 6.3В
У поставщика
ПроизводительKYOCERA-AVX
КатегорияКонденсаторы керамические SMD 0603
У поставщиков
9 185 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6,39 ₽
Сумма1 278,00 ₽
+ доплата 490,00 ₽
В наличии9 185 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 400 — 5,45 ₽ (−15%)
Заказ со склада «Склад 13» с этой позицией — 1 278,00 ₽. До заказа без доплаты не хватает 16 022,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 278,00 ₽
Описание
Керамический конденсатор SMD от KYOCERA-AVX в корпусе 0603. Ёмкость 10 мкФ при напряжении 6.3 В, допуск ±20%, температурная стабильность X5R. Подходит для цепей питания и развязки в бытовой электронике и компактных устройствах.
Технические характеристики
| Ёмкость | 10µF |
| Номинальное напряжение | 6,3 В |
| Допуск | 20 % |
| Корпус | 0603 |
| Монтаж | SMD |
| Диэлектрик | X5R |
| Рабочая температура | -55°C ~ 85°C |
| Размер корпуса | 0603 |
| Eia class | Class II |
| Упаковка | бумага |
| Размеры | Ширина: 0.80 ± 0.20 mm (0.031 ± 0.008 in); Длина: 1.60 ± 0.20 mm (0.063 ± 0.008 in); Клемма: 0.35 ± 0.15 mm (0.014 ± 0.006 in) |
| Описание | Конденсатор керамический SMD 0603 X5R 10мкФ ±20% 6.3В |
| Артикул | 06036D106MAT2A |
| Выводы | Plated Ni and Sn |
| Интенсивность отказов | A = N/A |
| Специальный код | A = Std. |
| Испытание на влажность | Store in a test chamber set at 85ºC ± 2ºC/ 85% ± 5% relative humidity for 1000 hours (+48, -0) with rated voltage applied |
| Паяемость | Dip device in eutectic solder at 230 ± 5ºC for 5.0 ± 0.5 seconds |
| Тип компонента | Ceramic Capacitor |
| Испытание на срок службы | Charge device with 1.5X rated voltage in test chamber set at 85ºC ± 2ºC for 1000 hours (+48, -0) |
| Ном. напряжение | 6.3V |
| Метод пайки | Reflow/Wave |
| Коэффициент рассеяния | ≤ 12.5% Max. for 16V DC rating and lower |
| Термоудар | -55ºC ± 2º 30 ± 3 minutes, Room Temp ≤ 3 minutes, +85ºC ± 2º 30 ± 3 minutes, Room Temp ≤ 3 minutes, Repeat for 5 cycles |
| Эл. прочность | No breakdown or visual defects |
| Примечание | чип 0603 X5R 10uF ±20% 6.3V |
| Допуск емкости | ±20% |
| Сопр. изоляции | 10,000MΩ or 500MΩ-µF, whichever is less |
| Resistance to flexure | Deflection: 2mm, Test Time: 30 seconds |
| Изменение температуры | ±15% from -55°C to +85°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Напряжение теста ёмкости | 1.0Vrms ± .2V |
| Термостойкость пайки | Dip device in eutectic solder at 260ºC for 60seconds |
| Частота измерения ёмкости | 1.0 kHz ± 10% |
| Диап. раб. темп. | -55°C to +85°C |
| Описание (англ.) | Cap Ceramic 10uF 6.3V X5R 20% Pad SMD 0603 85C T/R |
| Dissipation factor test condition | For Cap > 10 µF, 0.5Vrms @ 120Hz |
| Dielectric strength test condition | Charge device with 250% of rated voltage for 1-5 seconds, w/charge and discharge current limited to 50 mA (max) |
| Условия испытания сопротивления изоляции | Charge device with rated voltage for 120 ± 5 secs @ room temp/humidity |
