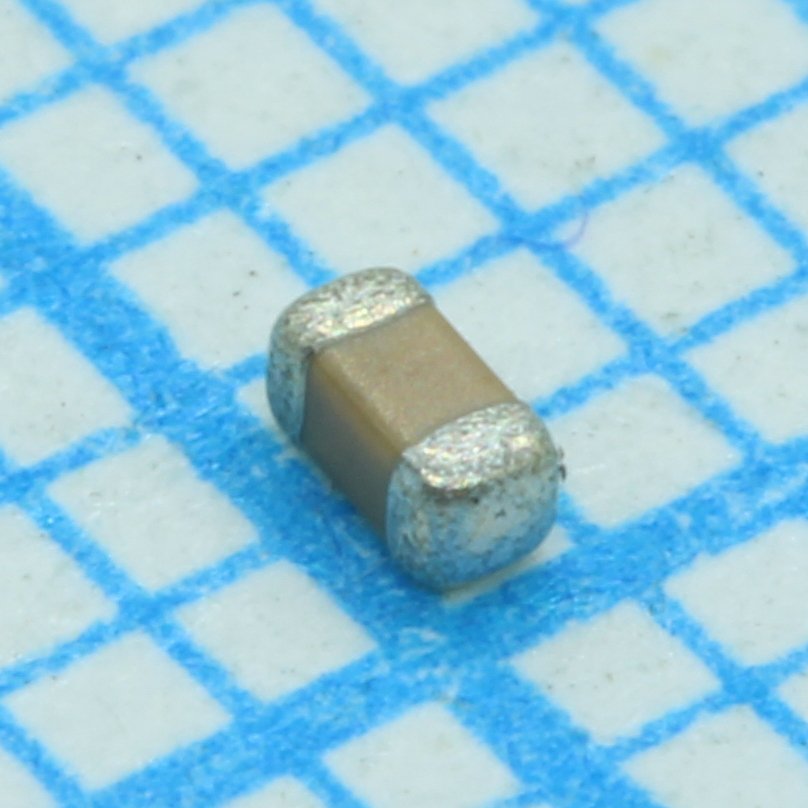

Конденсатор керамический SMD 0603 X7R 4700пФ ±10% 50В
У поставщика
ПроизводительKYOCERA-AVX
КатегорияКонденсаторы керамические SMD 0603
У поставщиков
134 шт.
Норм. уп.: 4000
Описание
Керамический конденсатор SMD от KYOCERA-AVX в корпусе 0603. Ёмкость 4700 пФ при напряжении 50 В, допуск ±10%, температурная стабильность X7R. Подходит для цепей фильтрации и развязки в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ёмкость | 4700pF |
| Номинальное напряжение | 50 В |
| Допуск | 10 % |
| Корпус | 0603 |
| Монтаж | SMD |
| Диэлектрик | X7R |
| Влажность | Meets Initial Values |
| Компонент | 06035C472KAT2A |
| Срок службы под нагрузкой | Meets Initial Values |
| Упаковка | 7" Reel |
| Внешний вид | No defects |
| Описание | Ceramic SMD Capacitor 0603 X7R 4700pF ±10% 50V |
| Выводы | Plated Ni and Sn |
| Интенсивность отказов | A = Not Applicable |
| Специальный код | A = Std. Product |
| Испытательное напряжение | 1.0Vrms ± .2V |
| Size width in | 0.032 ± 0.006 |
| Ширина, мм | 0.80 ± 0.15 |
| Термоудар | Meets Initial Values |
| Тип упаковки | Paper/Embossed |
| Size length in | 0.063 ± 0.006 |
| Длина, мм | 1.60 ± 0.15 |
| Тестовая частота | 1.0 kHz ± 10% |
| Ном. напряжение | 50V |
| Варианты напряжения | 4V, 6.3V, 10V, 16V, 25V, 50V, 100V, 200V, 500V |
| Метод пайки | Reflow/Wave |
| Диапазон емкости | 4700pF |
| Варианты упаковки | 2 = 7" Reel, 4 = 13" Reel |
| Варианты допуска | J = ±5%, K = ±10%, M = ±20% |
| Коэффициент рассеяния | ≤ 10% for ≥ 50V DC rating |
| Эл. прочность | No breakdown or visual defects |
| Варианты подключения | T = Plated Ni and Sn, 7 = Gold Plated, Z = FLEXITERM |
| Примечание | чип 0603 X7R 4700pF ±10% 50V |
| Допуск емкости | ±10% |
| Сопр. изоляции | 10000 MΩ or 100 MΩ-µF, whichever is less |
| Темп. коэф. | ±15% from -55°C to +125°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. раб. темп. | -55°C to +125°C |
| Стойкость к теплу пайки | Meets Initial Values |
| Описание (англ.) | Cap Ceramic 0.0047uF 50V X7R 10% Pad SMD 0603 125°C T/R |
| Изменение емкости от температуры | ±15% |
