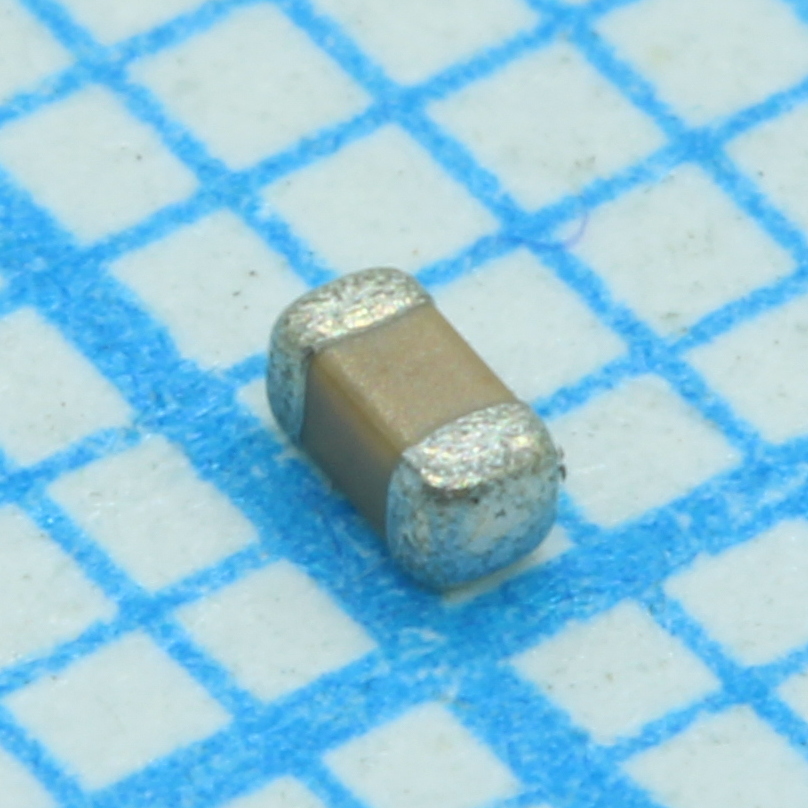

Конденсатор керамический SMD 0603 NP0 27пФ ±5% 50В
У поставщика
ПроизводительKYOCERA-AVX
КатегорияКонденсаторы керамические SMD 0603
У поставщиков
37 207 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:37 207 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 1400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,55 |
| от 800 | 0,47 |
| от 1 500 | 0,41 |
| от 2 900 | 0,36 |
| от 8 000 | 0,33 |
Описание
Керамический конденсатор от KYOCERA-AVX в корпусе 0603. Ёмкость 27 пФ с допуском ±5%, рассчитан на напряжение 50 В. Выполнен на основе стабильного диэлектрика NP0 (C0G). Подходит для высокочастотных цепей и промышленной автоматики.
Технические характеристики
| Ёмкость | 27pF |
| Номинальное напряжение | 50 В |
| Допуск | 5 % |
| Корпус | 0603 |
| Монтаж | SMD |
| Диэлектрик | C0G (NP0) |
| Размер | 0603 (L x W) |
| Special | 2A = 1000V |
| Добротность | ≥400 +20C for capacitance <30pF; ≥1000 for capacitance ≥30pF |
| Срок службы под нагрузкой | charge with twice rated voltage at 125°C ±2°C for 1000 hours (+48, -0); remove and stabilize at room temperature for 24 ±2 hours |
| Упаковка | T = Tape and Reel (7" reel) |
| Описание | Ceramic SMD capacitor 0603 NP0 27pF ±5% 50V |
| Выводы | A = Pd/Ag Term (standard); T = Sn/Pb Plated (not RoHS); 7 = Gold Plated; 1 = Pd/Ag Term |
| Интенсивность отказов | A = Not Applicable |
| Испытательное напряжение | 1.0Vrms ±0.2V |
| Паяемость | ≥95% terminal coverage; dip in eutectic solder at 230 ±5°C for 5.0 ±0.5 seconds |
| Термоудар | -55°C ±2° 30 ±3 min; room temp ≤3 min; +125°C ±2° 30 ±3 min; room temp ≤3 min; repeat 5 cycles; measure after 24 hours at room temperature |
| Тип упаковки | All Paper for 0603 |
| Соотв. RoHS | yes (for standard termination A) |
| Ном. напряжение | 50V |
| Preferred sizes | 0101, 0201, 0402, 0603, 0805, 1206 |
| Метод пайки | Reflow/Wave for 0603 |
| Диапазон емкости | 0.1pF to 0.1µF (depending on size and voltage) |
| Темп. диапазон | -55°C to +125°C |
| Эл. прочность | no breakdown or visual defects; 1-5 seconds, charge/discharge current limited to 50mA max |
| Humidity resistance | store at 85°C ±2°C / 85% ±5% RH for 1000 hours (+48, -0) with rated voltage applied; remove and stabilize at room temperature for 24 ±2 hours |
| Рабочая частота | 1 MHz ±10% for capacitance ≤100pF; 1 kHz ±10% for capacitance >100pF |
| Примечание | чип 0603 NP0 27pF ±5% 50V |
| Aging characteristics | Нет |
| Допуск емкости | ±5% |
| Component part number | 06035A270JAT2A |
| Сопр. изоляции | 10,000 MΩ or 1000 MΩ-µF, whichever is less |
| Термостойкость пайки | dip in eutectic solder at 260°C for 60 seconds; store at room temperature for 24 ±2 hours |
| Темп. коэф. | 0 ±30ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitance change with life | less than ±0.1% |
| Capacitance drift hysteresis | less than ±0.05% |
| Описание (англ.) | Cap Ceramic 27pF 50V C0G 5% Pad SMD 0603 125°C T/R |
| Capacitance change with temperature | less than ±0.3% from -55°C to +125°C |
