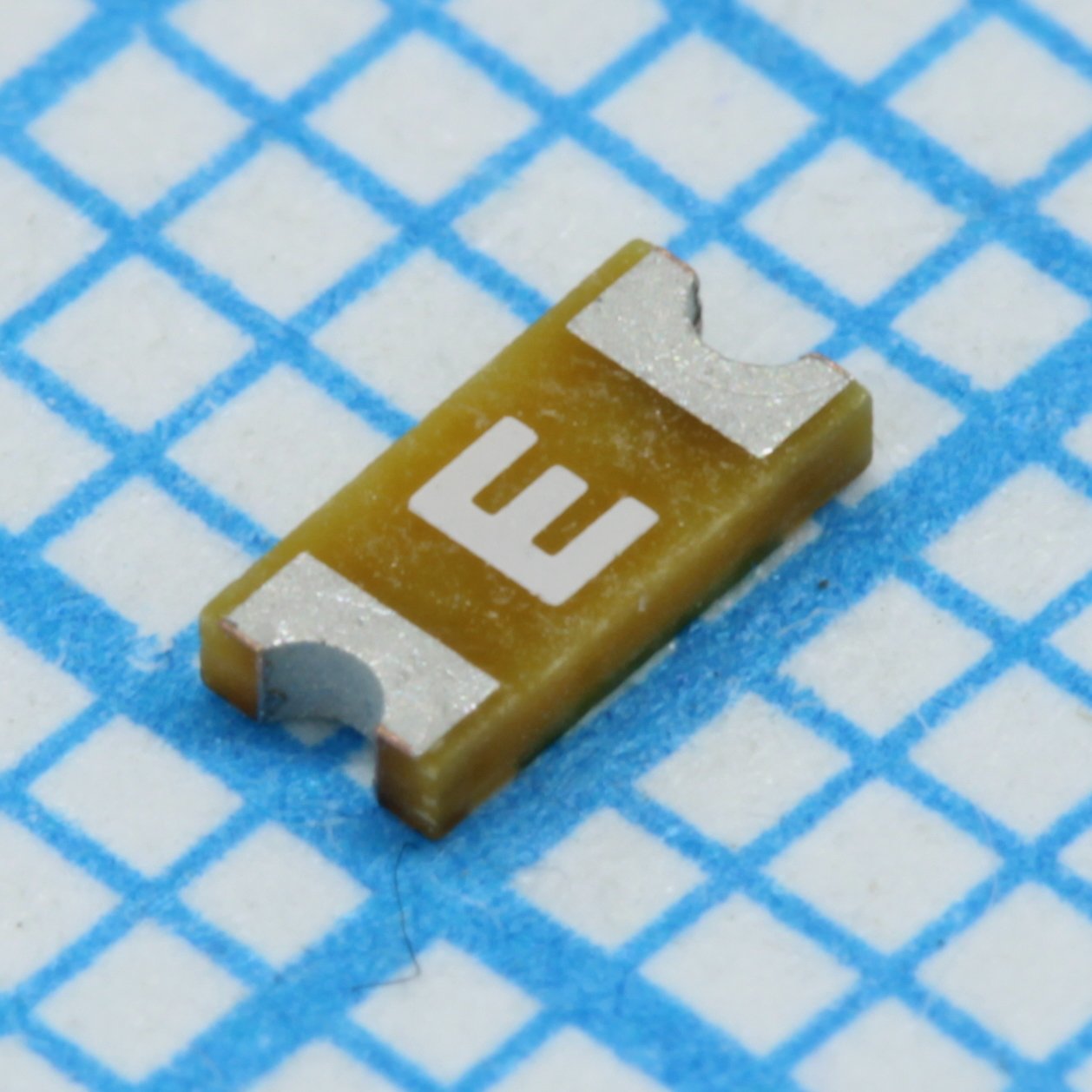

Предохранитель высоковольтный быстродействующий 125В 0.375A
У поставщика
ПроизводительLITTELFUSE
КатегорияПредохранители
У поставщиков
71 шт.
Цены поставщиков
Склад 13
В наличии:71 шт
Срок поставки: до недели
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,62 |
| от 111 | 15,78 |
| от 221 | 14,25 |
| от 441 | 13,08 |
| от 882 | 12,22 |
Описание
Предохранитель высоковольтный быстродействующий LITTELFUSE серии 466 на 0,375 А. Рассчитан на напряжение 125 В как переменного, так и постоянного тока, выполнен в компактном корпусе 1206 для поверхностного монтажа. Отличается очень быстрым срабатыванием и высокой отключающей способностью. Применяется в защите цепей промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| Ширина | 1.524mm ± 0.127mm |
| Высота | 0.660mm ± 0.127mm |
| Длина | 3.175mm ± 0.127mm |
| Серия | 466 |
| Корпус | 1206 |
| Amp code | E |
| Влажность | MIL-STD-202, Method 103, Condition D |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | Tape and Reel, EIA-481 Rev. D (IEC 60286, part 3) |
| Вибрация | MIL-STD-202, Method 201 |
| Описание | Fast-Acting Surface Mount Fuse, 1206 size, thin film, halogen-free |
| Артикул | 0466.375NRHF |
| Без галогенов | Да |
| Материал корпуса | Advanced High Temperature Substrate |
| Термоудар | 5 cycles of -55°C to 125°C |
| Ном. ток | 0.375A |
| Код упаковки | NR |
| Соотв. RoHS | Да |
| Ном. напряжение | 125V |
| Wave soldering | 260°C, 10 seconds max |
| Сертификаты | E10480, 29862 |
| Element cover coat | Conformal Coating |
| Количество в упаковке | 5000 pcs |
| Отключающая способность | 50A @ 125V AC/DC |
| Nominal melting i2t | 0.0045 A2sec |
| Reflow ramp up rate | 5°C/second max |
| Nominal voltage drop | 169.18 mV |
| Материал выводов | 100% Tin over Nickel over Copper |
| Reflow ramp down rate | 5°C/second max |
| Nominal cold resistance | 0.351 Ohms |
| Пиковая темп. оплавления | 260+0/-5 °C |
| Reflow time 25c to peak | 8 minutes max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Nominal power dissipation | 0.0634 W |
| Reflow time above liquidus | 60-150 seconds |
| Opening time at 100 percent | 4 hours minimum |
| Opening time at 200 percent | 5 sec maximum |
| Opening time at 300 percent | 0.2 sec maximum |
| Диап. раб. темп. | -55°C to 90°C |
| Reflow liquidus temperature | 217°C |
| Стойкость к теплу пайки | MIL-STD-202, Method 210, Condition D |
| Описание (англ.) | FUSE, VERY FAST ACTING, 0.375A, 1206; Fuse Current:375mA; Product Range:466 Series; Voltage Rating VAC:125V; Voltage Rating V DC:125V; Blow Characteristic:Very Fast Acting; Fuse Case Style:1206; Breaking Capacity Current |
| Reflow time within 5c of peak | 20-40 seconds |
| Insulation resistance after opening | Greater than 10,000 ohms |
