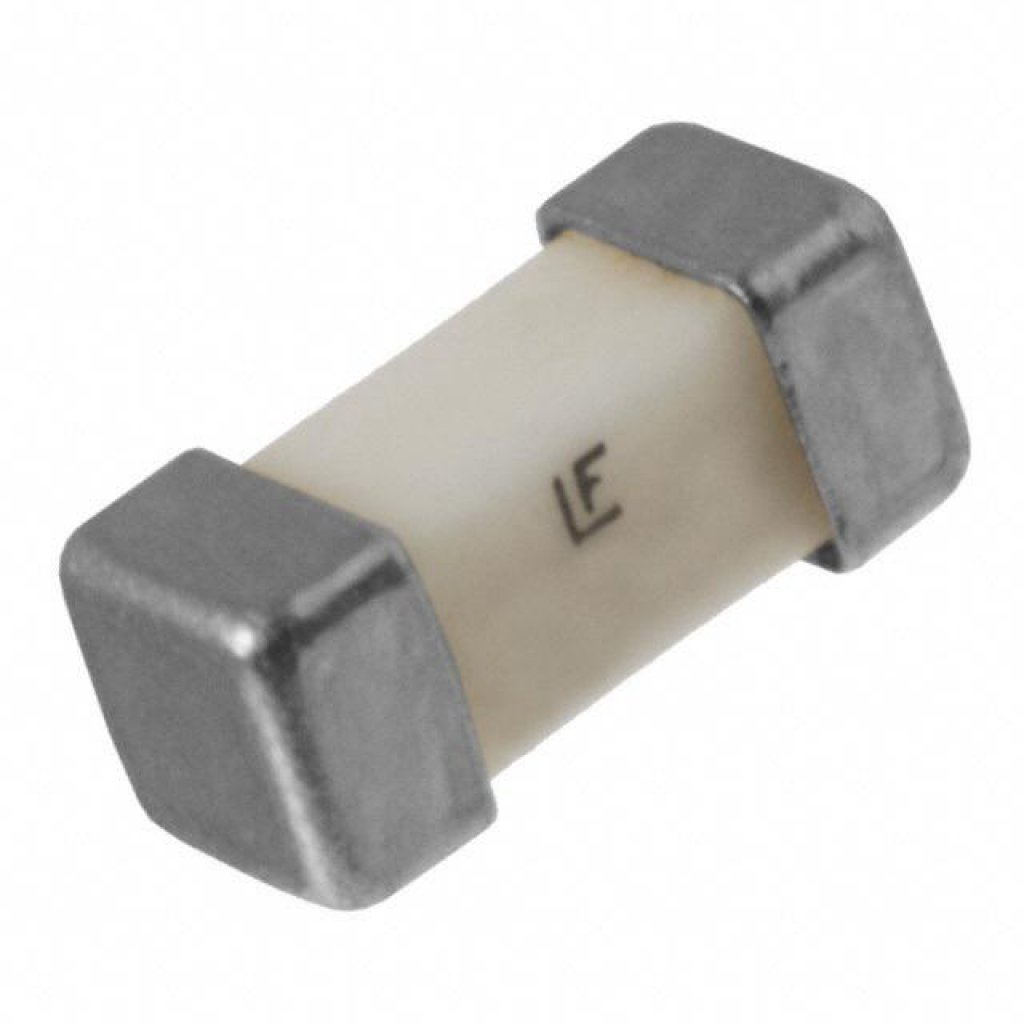

Предохранитель 045106.3MRL
У поставщика
У поставщиков
6 500 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 295 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,69 |
| от 129 | 13,96 |
| от 258 | 12,54 |
| от 516 | 11,44 |
| от 1 000 | 10,65 |
Склад 39
В наличии:3 205 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,09 |
Описание
Предохранитель 045106.3MRL производства Littelfuse — это быстродействующий плавкий элемент в миниатюрном корпусе для поверхностного монтажа. Компонент предназначен для защиты цепей от коротких замыканий и перегрузок в компактных электронных устройствах. Модель отличается высокой надёжностью и стабильностью характеристик при работе в условиях ограниченного пространства на плате.
Технические характеристики
| Примечания | I2t calculated at 8ms. Resistance is measured at 10% of rated current, 25ºC |
| Серия | 451/453 |
| Тип | NANO2 SMD |
| Ток, А | 6.3 A |
| Корпус | Surface Mount |
| Amp code | 06.3 |
| Тип монтажа | SMD |
| Количество | 1000 pcs |
| Тип предохранителя | Very Fast-Acting |
| Упаковка | 12mm Tape and Reel, EIA RS-481-2 (IEC 286, part 3) |
| Вибрация | MIL-STD-202, Method 201: 0.03 inch amplitude, 10-55 Hz in 1 min. 2hrs each XYZ=6hrs |
| Размеры | Ширина: 2.69 ± .25 mm (.106"); Высота: 2.69 ± .25 mm (.106"); Длина: 6.10 ± .20 mm (.240"); Ширина корпуса: 3.15 mm (.124"); Высота корпуса: 2.95 mm (.116"); Длина корпуса: 6.86 mm (.270"); Ширина вывода: 1.96 mm (.077"); Terminal height: 1.45 mm (.057") |
| Salt spray | MIL-STD-202, Method 101, Test Condition B (48hrs) |
| Описание | NANO2 Very Fast-Acting Surface Mount Fuse |
| Код серии | 451 = Gold / Sn-dipped Silver Plated Caps, 453 = Silver Plated Caps |
| Без галогенов | Да |
| Материал корпуса | Керамика |
| Паяемость | MIL-STD-202, Method 208 |
| Термоудар | MIL-STD-202, Method 107, Test Condition B, 5 cycles, -65°C / +125°C, 15 minutes @ each extreme |
| Ном. ток | 6.3A |
| Код упаковки | MR |
| Part numbering | 0451 001. M R L |
| Соотв. RoHS | Да |
| Ном. напряжение | 125V |
| Wave soldering | 260°C Peak Temperature, 10 seconds max |
| Маркировка | Brand, Ampere Rating |
| Сертификаты | UL: E10480; CSA: 29862; PSE: NBK030205-E10480A, NBK030205-E10480B, NBK101105-E184655; File numbers: E10480, 29862, NBK030205-E10480A, NBK030205-E10480B, NBK101105-E184655 |
| Mechanical shock | MIL-STD-202, Method 213, Test I: Deenergized. 100G's pk amplitude, sawtooth wave 6ms duration, 3 cycles XYZ+xyz = 18 shocks |
| Оплавление пайки | Preheat time: 60 – 180 secs; Ramp down rate: 5°C/second max; Max temperature: 260°C; Peak temperature: 260+0/–5 °C; Preheat max temp: 200°C; Preheat min temp: 150°C; Time 25C to peak: 8 minutes max; Time above liquidus: 60 – 150 seconds; Average ramp up rate: 5°C/second max; Liquidus temperature: 217°C; Time within 5C of peak: 20 – 40 seconds |
| Отключающая способность | 50A @125VAC/VDC, 400A @32VDC, PSE: 100A @100VAC |
| Влагостойкость | MIL-STD-202, Method 106, 10 cycles |
| Nominal melting i2t | 9.170 A2sec |
| Материал выводов | Gold-Plated Caps / Sn-dipped Silver Plated Caps |
| Напряжение, В | 32 V |
| Сопр. изоляции | 10,000 ohms minimum |
| Nominal cold resistance | 0.0096 Ohms |
| Уровень чувствительности к влаге | Level 1, J-STD-020 |
| Opening time at 100 percent | 4 hours minimum |
| Opening time at 200 percent | 5 sec maximum |
| Диап. раб. темп. | -55°C to 125°C |
| Стойкость к теплу пайки | MIL-STD-202, Method 210, Test condition B (10 sec at 260°C) |
