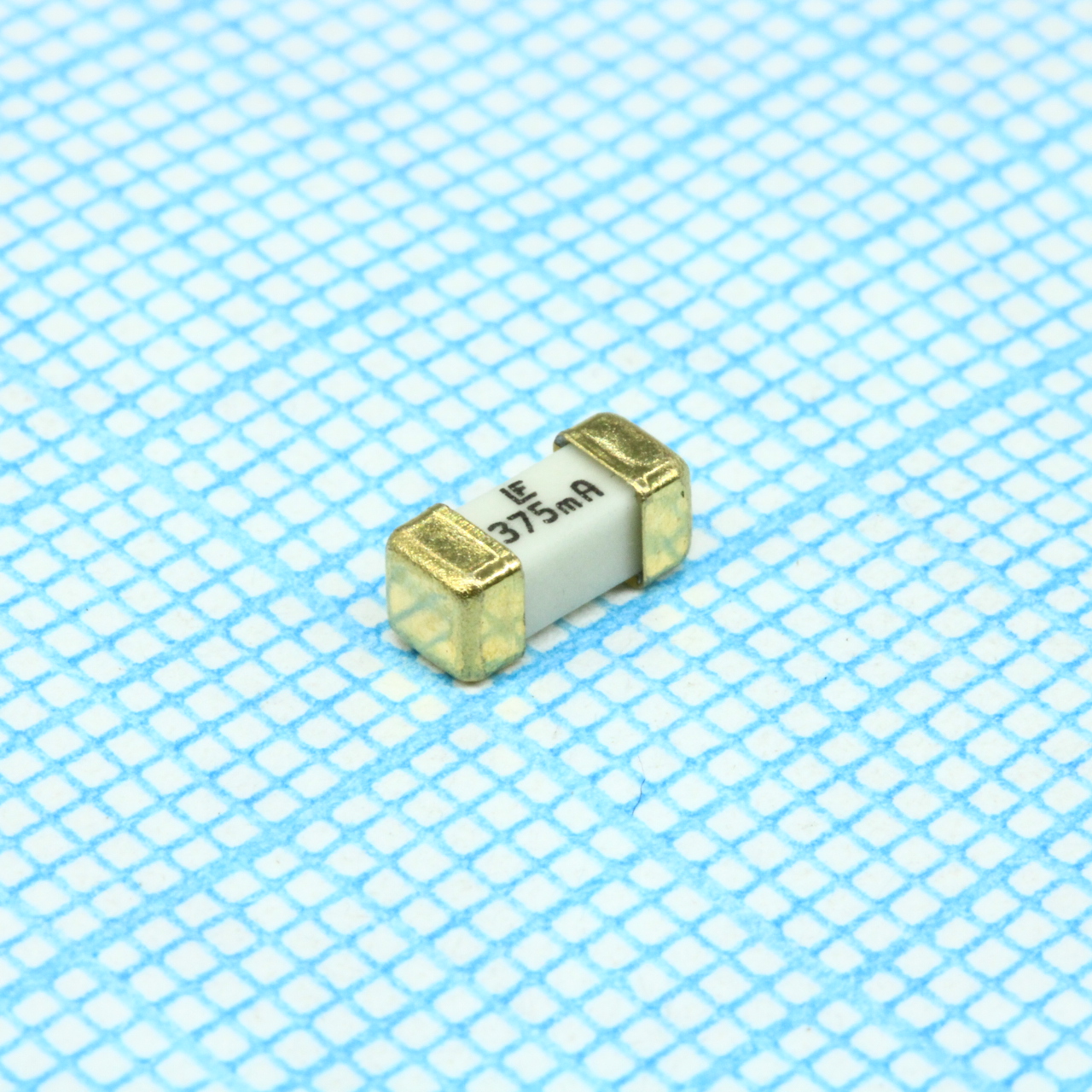

Предохранитель 0451.375MRL
У поставщика
У поставщиков
2 231 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 231 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,67 |
| от 16 | 42,52 |
| от 32 | 40,93 |
| от 63 | 38,56 |
| от 126 | 35,73 |
Описание
Предохранитель 0451.375MRL производства Littelfuse (США) относится к серии NANO2® Slo-Blo®. Компонент предназначен для защиты цепей от перегрузок и коротких замыканий с замедленной характеристикой срабатывания. Выполнен в компактном корпусе для поверхностного монтажа, что подходит для современного автоматизированного производства. Используется в блоках питания, бытовой и промышленной электронике.
Технические характеристики
| Серия | 451/453 |
| Корпус | Surface Mount |
| Amp code | .375 |
| Тип монтажа | SMD |
| Тип предохранителя | Very Fast-Acting |
| Упаковка | 12mm Tape and Reel |
| Вибрация | MIL-STD-202, Method 201: 0.03" amplitude, 10-55 Hz in 1 min. 2hrs each XYZ=6hrs |
| Размеры | Ширина: 2.69 ± .25 mm (.106"); Высота: 2.69 ± .25 mm (.106"); Длина: 6.10 ± .20 mm (.240"); Ширина корпуса: 2.95 mm (.116"); Высота корпуса: 1.96 mm (.077"); Длина корпуса: 6.86 mm (.270"); Ширина вывода: 1.45 mm (.057"); Длина вывода: 3.15 mm (.124") |
| Salt spray | MIL-STD-202, Method 101, Test Condition B (48hrs) |
| Описание | NANO2 Very Fast-Acting Surface Mount Fuse |
| Без галогенов | Да |
| Материал корпуса | Керамика |
| Паяемость | MIL-STD-202, Method 208 |
| Термоудар | MIL-STD-202, Method 107, Test Condition B, 5 cycles, -65°C / +125°C, 15 minutes @ each extreme |
| Ном. ток | 0.375A |
| Код упаковки | MR |
| Соотв. RoHS | Да |
| Ном. напряжение | 125V |
| Маркировка | Brand, Ampere Rating |
| Сертификаты | UL: E10480; CSA: 29862; PSE: NBK030205-E10480A, NBK030205-E10480B, NBK101105-E184655 |
| Mechanical shock | MIL-STD-202, Method 213, Test I: Deenergized. 100G's pk amplitude, sawtooth wave 6ms duration, 3 cycles XYZ+xyz = 18 shocks |
| Количество в упаковке | 1000 pcs |
| Отключающая способность | 50A @125VAC/VDC, 300A @32VDC, PSE: 100A @100VAC |
| Влагостойкость | MIL-STD-202, Method 106, 10 cycles |
| Nominal melting i2t | 0.0442 A2sec |
| Материал выводов | Gold-Plated Caps / Sn-dipped Silver Plated Caps |
| Примечание | 2410 SMD 0.375 125V |
| Сопр. изоляции | 10,000 ohms minimum |
| Part numbering system | Серия: 451 = Gold / Sn-dipped Silver Plated Caps, 453 = Silver Plated Caps; Amp code: Refer to Electrical characteristics table; Quantity code: M = 1000 pcs, N = 5000 pcs; Код упаковки: R = Tape and Reel; Соответствие RoHS: L-RoHS Compliant & Halogen Free (Gold Plated Caps), SN-RoHS Compliant & Halogen Free (Sn-dipped Caps) |
| Nominal cold resistance | 0.4541 Ohms |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Уровень чувствительности к влаге | Level 1, J-STD-020 |
| Opening time at 100 percent | 4 hours minimum |
| Opening time at 200 percent | 5 sec maximum |
| Диап. раб. темп. | -55°C to 125°C |
| Wave soldering time at peak | 10 seconds max. |
| Reflow soldering preheat max | 200°C |
| Reflow soldering preheat min | 150°C |
| Стойкость к теплу пайки | MIL-STD-202, Method 210, Test condition B (10 sec at 260°C) |
| Описание (англ.) | Fuse Chip Very Fast Acting 0.375A 125V SMD Solder Pad 2410 Ceramic T/R CE/CSA/PSE/UL |
| Reflow soldering preheat time | 60 – 180 secs |
| Reflow soldering ramp up rate | 5°C/second max. |
| Reflow soldering time at peak | 20 – 40 seconds |
| Reflow soldering ramp down rate | 5°C/second max. |
| Пиковая температура волновой пайки | 260°C |
| Пиковая температура оплавления | 260+0/-5 °C |
| Reflow soldering time 25c to peak | 8 minutes max. |
| Reflow soldering time above liquidus | 60 – 150 seconds |
| Reflow soldering liquidus temperature | 217°C |
| Ток, А | 0,375 |
