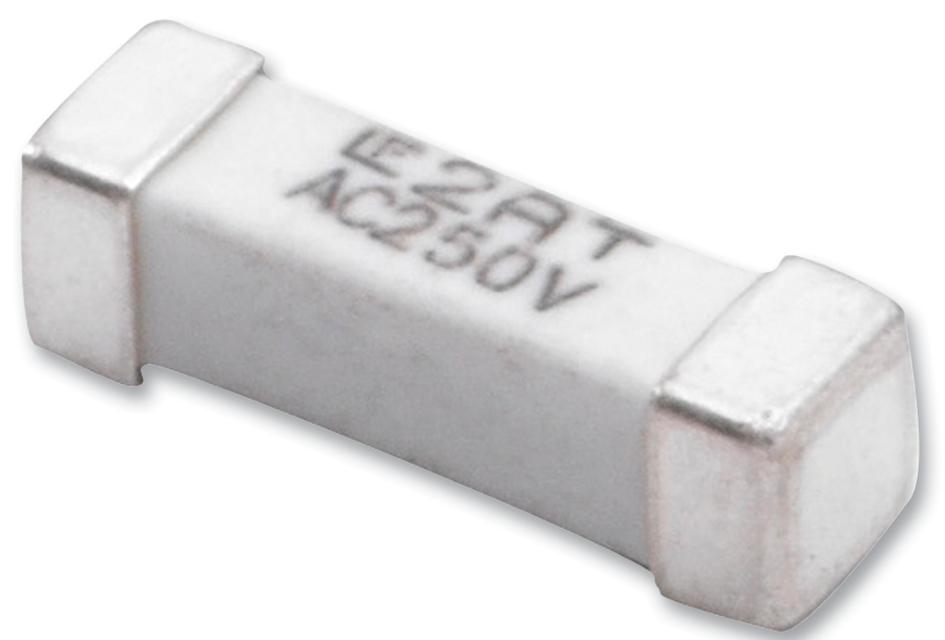

Предохранитель 0443001.DR
У поставщика
У поставщиков
1 152 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:1 152 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,31 |
| от 11 | 61,92 |
| от 22 | 59,96 |
| от 44 | 56,99 |
| от 88 | 53,13 |
Описание
Предохранитель 0443001.DR от Littelfuse — это компонент серии 443, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Отличается компактными размерами и высокой надежностью срабатывания. Применяется в силовых цепях автомобильной и промышленной электроники.
Технические характеристики
| Ширина | 3.05mm (0.12") |
| Высота | 3.05mm (0.12") |
| Длина | 10.08mm (0.397") |
| Серия | 443 |
| Корпус | Nano2 surface mount |
| Amp code | 001. |
| Тип предохранителя | Slo-Blo |
| Без свинца | Да |
| Упаковка | 24mm Tape and Reel |
| Стандарты | UL/CSA/NMX 248-1, UL/CSA/NMX 248-14, K60127-1, K60127-7, IEC/EN 60127-1, IEC/EN 60127-7, DENAN Appendix 3 |
| Вибрация | MIL-STD-202, Method 201 (10-55 Hz) |
| Размеры | 10.08mm x 3.05mm x 3.05mm |
| Salt spray | MIL-STD-202, Method 101, Test Condition B |
| Описание | 250V Nano2 Slo-Blo Fuse |
| Артикул | 0443001.DR |
| Ampere range | 0.50A - 5.00A |
| Применение | AC/DC power adaptor, Telecom equipment system, Portable system built-in AC/DC converter, Lighting System, LED Lighting power |
| Cap material | Silver Plated Brass |
| Без галогенов | Да |
| Материал корпуса | Керамика |
| Тип монтажа | SMD |
| Паяемость | MIL-STD-202, Method 208 |
| Термоудар | MIL-STD-202, Method 107, Test Condition B (5 cycles -65°C to +125°C) |
| Ном. ток | 1A |
| Соотв. RoHS | Да |
| Ном. напряжение | 250VAC |
| Сертификаты | UL, CSA, NMX, PES, DENAN |
| Mechanical shock | MIL-STD-202, Method 213, Test Condition I (100 G's peak for 6 milliseconds) |
| Описание | Surface Mount Fuses 250VAC 1A .18ohms 443 NANO2 |
| Кол-во на катушке | 1500 |
| Номин. DC напр. | 125VDC |
| Packaging standard | EIA-RS 481-2 (IEC 286, part 3) |
| Agency file numbers | PES: SU05024-14003; DENAN: NBK290416-JP1021; Other: R50310551; UL CSA NMX: E10480 |
| Отключающая способность | 50A @ 250VAC, 100A @ 125VDC |
| Влагостойкость | MIL-STD-202, Method 106, High Humidity (90-98%RH), Heat (65°C) |
| Nominal melting i2t | 10.17 A2sec |
| Reflow preheat time | 60-180 seconds |
| Reflow ramp up rate | 5°C/second max |
| Nominal voltage drop | 234 mV |
| Примечание | 10х3мм SMD 1A 250V |
| Сопр. изоляции | MIL-STD-202, Method 302, Test Condition A (10,000 ohms, Minimum) |
| Reflow ramp down rate | 5°C/second max |
| Nominal cold resistance | 0.180 Ohms |
| Пиковая темп. оплавления | 260+0/-5 °C |
| Reflow time 25c to peak | 8 minutes max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Уровень чувствительности к влаге | Level 1 J-STD-020 |
| Reflow time above liquidus | 60-150 seconds |
| Opening time at 100 percent | 4 hours, Minimum |
| Opening time at 250 percent | 120 seconds, Maximum |
| Диап. раб. темп. | -55°C to 125°C |
| Reflow liquidus temperature | 217°C |
| Стойкость к теплу пайки | MIL-STD-202, Method 210, Test Condition B (10 sec at 260°C) |
| Описание (англ.) | Fuse Chip Slow Blow Acting 1A 250V SMD Solder Pad 10.1 X 3.12 X 3.12mm Ceramic T/R cULus |
| Reflow preheat temperature max | 200°C |
| Reflow preheat temperature min | 150°C |
| Пиковая температура волновой пайки | 260°C, 3 seconds max |
| Напряжение, В | 250 |
| Ток, А | 1 |
