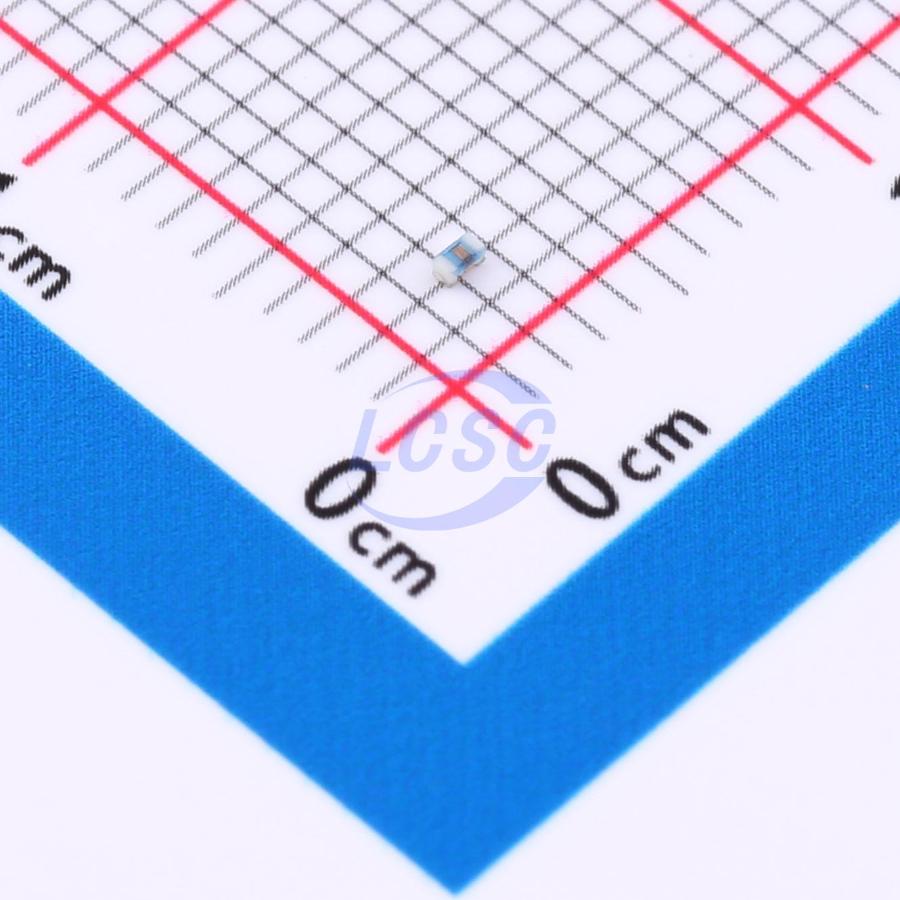

0402CS-10NXGRW
У поставщика
ПроизводительCoilcraft
У поставщиков
475 шт.
Цены поставщиков
Склад 38
В наличии:475 шт.
Срок поставки: до 16 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,10 |
Описание
Катушка индуктивности (чип-дроссель) производства Coilcraft. Компонент серии 0402CS, предназначен для применения в высокочастотных цепях, фильтрации и согласовании импеданса. Выполнен в миниатюрном SMD-корпусе для поверхностного монтажа.
Технические характеристики
| MSL | 1 |
| Tcl | +25 to +125 ppm/°C |
| Irms | 480 mA |
| Серия | 0402CS |
| Вес | 0.8 - 1.0 mg |
| Макс. DCR | 0.20 Ohms |
| Корпус | 0402 (1005) |
| Srf min | 3.90 GHz |
| AEC-Q200 | Да |
| Тип монтажа | SMD |
| Упаковка | 7" machine-ready reel, EIA-481 punched paper tape |
| Размеры | E: 0.020 in / 0.51 mm; F: 0.009 in / 0.23 mm; G: 0.022 in / 0.56 mm; H: 0.026 in / 0.66 mm; I: 0.014 in / 0.36 mm; J: 0.018 in / 0.46 mm; A max: 0.047 in / 1.19 mm; B max: 0.025 in / 0.64 mm; C max: 0.026 in / 0.66 mm; D ref: 0.010 in / 0.25 mm |
| Индуктивность | 10 nH |
| Ширина ленты | 8 mm |
| Артикул | 0402CS-10NXGRW |
| Pcb washing | Tested to MIL-STD-202 Method 215 plus an additional aqueous wash |
| Выводы | RoHS matte Sn over Ni over Ag-Pt-glass frit |
| Без галогенов | Да |
| Q typ 1 7ghz | 67 |
| Q typ 900mhz | 50 |
| Материал сердечника | Керамика |
| Pocket spacing | 2 mm |
| Соотв. RoHS | Да |
| Tape thickness | 0.68 mm |
| Количество в упаковке | 2000 per full reel |
| Температура окружающей среды | -40°C to +125°C |
| Допуск индуктивности | 2% |
| Max part temperature | +140°C |
| Термостойкость пайки | Max three 40 second reflows at +260°C |
| Inductance measured frequency | 250 MHz |
| Storage temperature component | -40°C to +140°C |
| Storage temperature tape reel | -40°C to +80°C |
