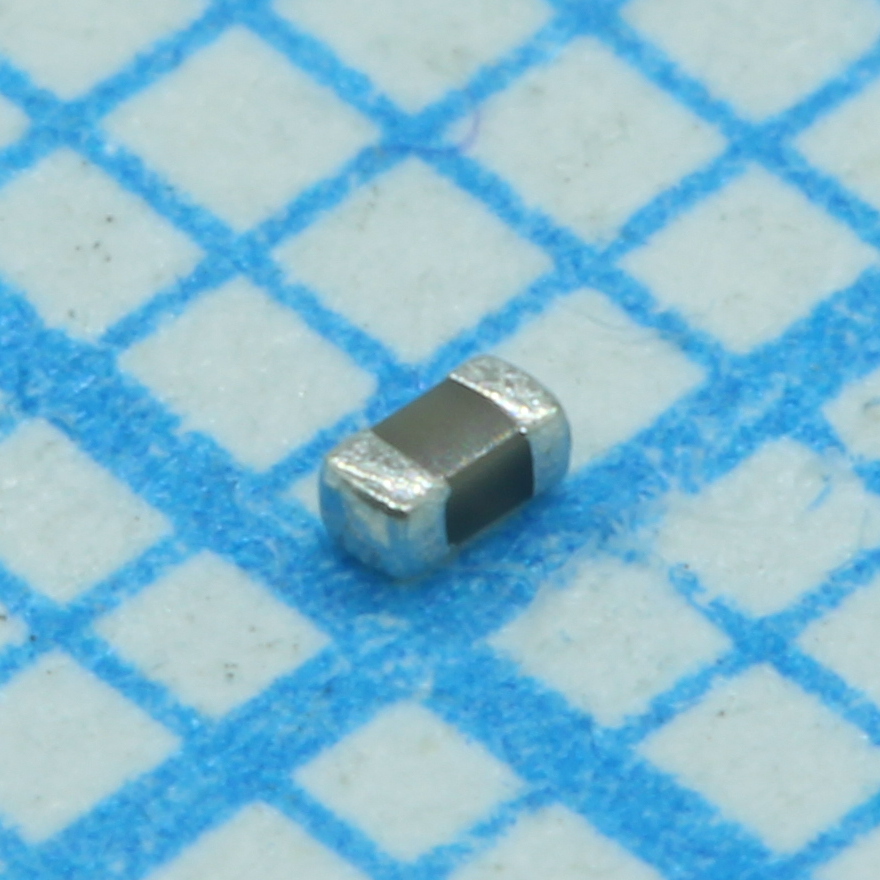

Конденсатор керамический SMD 0402 NP0 6.8пФ ±5% 50В
У поставщика
ПроизводительKYOCERA-AVX
КатегорияКонденсаторы керамические SMD 0402
У поставщиков
2 238 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:2 238 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 1400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,57 |
| от 1 200 | 0,47 |
| от 2 300 | 0,41 |
| от 4 600 | 0,36 |
| от 10 000 | 0,33 |
Описание
Керамический SMD-конденсатор от KYOCERA-AVX в корпусе 0402. Ёмкость 6,8 пФ с точностью ±5%, рассчитан на напряжение до 50 В. Выполнен на основе стабильного диэлектрика NP0 (C0G), рабочая температура до 125°C. Подходит для применения в высокочастотных цепях промышленной и бытовой электроники.
Технические характеристики
| Ёмкость | 6.8pF |
| Номинальное напряжение | 50 В |
| Допуск | 5 % |
| Корпус | 0402 |
| Монтаж | SMD |
| Диэлектрик | C0G (NP0) |
| Размер | 0402 (L x W) |
| Добротность | ≥400 +20C for <30pF; ≥1000 for ≥30pF |
| Компонент | 04025A6R8JAT2A |
| Срок службы под нагрузкой | charge with twice rated voltage at 125°C ±2°C for 1000 hours (+48, -0) |
| Описание | Ceramic SMD capacitor 0402 NP0 6.8pF ±5% 50V |
| Испытательное напряжение | 1.0Vrms ±0.2V |
| Humidity load | 85°C ±2°C / 85% ±5% RH for 1000 hours with rated voltage applied |
| Паяемость | ≥95% coverage, dip in eutectic solder at 230 ±5°C for 5.0 ±0.5 seconds |
| Термоудар | -55°C ±2° 30 ±3 min; room temp ≤3 min; +125°C ±2° 30 ±3 min; room temp ≤3 min; repeat 5 cycles |
| Тестовая частота | 1.0 MHz ±10% for ≤1000pF; 1.0 kHz ±10% for >1000pF |
| Ном. напряжение | 50V |
| Темп. диапазон | -55°C to +125°C |
| Эл. прочность | no breakdown or visual defects, 1-5 seconds, charge/discharge current limited to 50mA max |
| Примечание | чип 0402 NP0 6.8pF ±5% 50V |
| Aging characteristics | Нет |
| Допуск емкости | ±5% |
| Сопр. изоляции | 10000 MΩ or 1000 MΩ-µF, whichever is less |
| Термостойкость пайки | dip in eutectic solder at 260°C for 60 seconds, store at room temperature for 24 ±2 hours |
| Темп. коэф. | 0 ±30ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitance change with life | less than ±0.1% |
| Capacitance drift hysteresis | less than ±0.05% |
| Описание (англ.) | Cap Ceramic 6.8pF 50V C0G 5% Pad SMD 0402 125°C T/R |
| Capacitance change with temperature | less than ±0.3% from -55°C to +125°C |
| Тип | Керамика |
