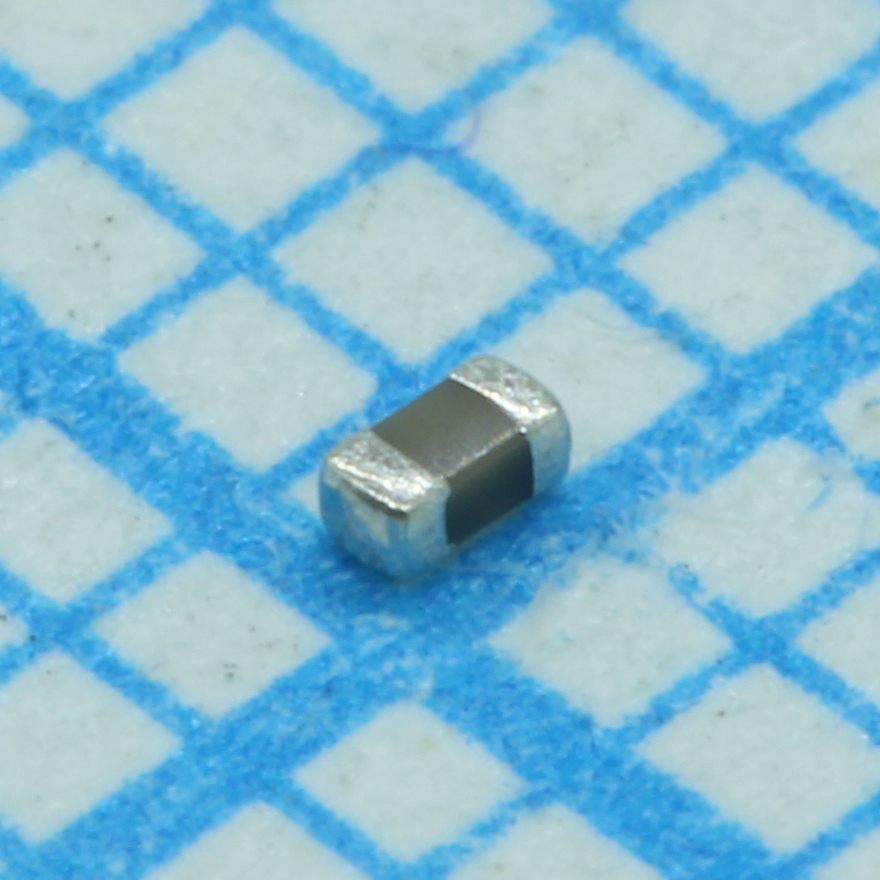

Конденсатор керамический SMD 0402 NP0 220пФ ±5% 25В
У поставщика
ПроизводительKYOCERA-AVX
КатегорияКонденсаторы керамические SMD 0402
У поставщиков
49 280 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:49 280 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 1800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,47 |
| от 800 | 0,40 |
| от 1 600 | 0,35 |
| от 3 200 | 0,31 |
| от 6 400 | 0,28 |
Описание
Керамический конденсатор SMD от KYOCERA-AVX в корпусе 0402. Емкость 220 пФ с точностью ±5%, рассчитан на напряжение 25 В. Выполнен по технологии NP0 с высокой стабильностью параметров. Подходит для высокочастотных цепей в промышленной и бытовой электронике.
Технические характеристики
| Ёмкость | 220pF |
| Номинальное напряжение | 25 В |
| Допуск | 5 % |
| Корпус | 0402 |
| Монтаж | SMD |
| Диэлектрик | C0G (NP0) |
| Размер | 0402 (1.0mm x 0.5mm) |
| Special | 2A = 100V |
| Добротность | ≥30 pF: Q≥1000; <30 pF: Q≥400+20xC |
| Компонент | 04023A221JAT2A |
| Срок службы под нагрузкой | twice rated voltage at 125°C±2°C for 1000 hours (+48,-0) |
| Упаковка | T = 7" Reel, 2 = 2000 pieces |
| Код размера | 0402 |
| Описание | Ceramic SMD capacitor 0402 NP0 220pF ±5% 25V |
| Выводы | A = Pd/Ag Term (not RoHS compliant) |
| Интенсивность отказов | A = Not Applicable |
| Special code | 2A = 100V |
| Испытательное напряжение | 1.0 Vrms ±0.2V |
| Код напряжения | 3 = 25V |
| Humidity load | 85°C±2°C / 85%±5% RH for 1000 hours with rated voltage applied |
| Паяемость | ≥95% coverage, dip in eutectic solder at 230±5°C for 5.0±0.5 seconds |
| Термоудар | -55°C to +125°C, 5 cycles, 30±3 minutes each, measure after 24 hours at room temp |
| Код упаковки | T = 7" Reel |
| Тестовая частота | 1.0 MHz ±10% for capacitance ≤1000 pF; 1.0 kHz ±10% for capacitance >1000 pF |
| Код допуска | J = ±5% |
| Ном. напряжение | 25V |
| Dielectric code | A = C0G (NP0) |
| Код емкости | 221 = 220pF |
| Termination code | A = Pd/Ag Term |
| Темп. диапазон | -55°C to +125°C |
| Эл. прочность | no breakdown or visual defects, 1-5 seconds, charge/discharge current limited to 50mA max |
| Примечание | чип 0402 NP0 220pF ±5% 25V |
| Aging characteristics | Нет |
| Допуск емкости | ±5% |
| Сопр. изоляции | 10000 MΩ or 1000 MΩ-µF, whichever is less |
| Термостойкость пайки | dip in eutectic solder at 260°C for 60 seconds, store at room temp 24±2 hours |
| Темп. коэф. | 0 ±30ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitance change with life | less than ±0.1% |
| Capacitance drift hysteresis | less than ±0.05% |
| Описание (англ.) | CL21 Series 22 uF 16 V В±20 % Tolerance X5R SMT Multilayer Ceramic Capacitor |
| Capacitance change with temperature | less than ±0.3% from -55°C to +125°C |
