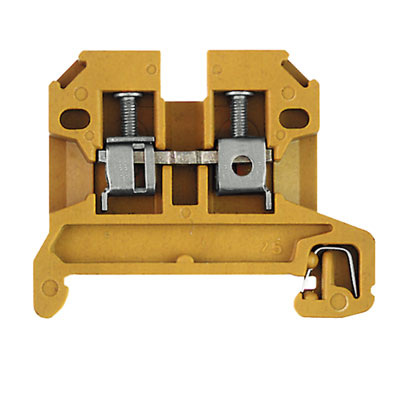

Соединитель электрический, винт 0380420000 SAK 2.5/35 KRG
В наличии
На своём складе
227 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 22,14 |
| от 20 | 21,52 |
| от 40 | 20,90 |
| от 80 | 20,44 |
Описание
Проходной клеммник Weidmüller серии SAK с винтовым зажимом для монтажа на DIN-рейку TS 35. Рассчитан на номинальное сечение провода 2,5 мм², подходит для проводников от 26 до 10 AWG. Корпус из материала KrG, цвет — умеренно желтый, рассеиваемая мощность 0,77 Вт. Применяется в промышленной автоматике и распределительных щитах для коммутации силовых цепей.
Технические характеристики
| Тип | SAK 2.5/35 KRG |
| Цвет | Умеренно желтый |
| eClass | 27-14-11-20 |
| Статус | Discontinued after 2022-12-31 |
| Вес | 10.4 g |
| Материал | KrG |
| Тип монтажа | DIN-рейка TS 35 |
| Стандарт | IEC 60947-7-1 |
| Класс ETIM | EC000897 |
| Потери мощности | 0.77W |
| Размер винта | M2.5 |
| Номинал ATEX | Ex eb II C Gb |
| Описание | Feed-through terminal block, screw connection, rated cross-section 2.5 mm² |
| Артикул | 0380420000 |
| Макс. сечение провода | 12 AWG |
| Мин. сечение провода | 22 AWG |
| Маркировка ATEX | II 2 G D |
| Макс. провод CSA | 10 AWG |
| Мин. провод CSA | 26 AWG |
| Производитель | Weidmüller |
| Ток, А | 24 |
| Ном. напряжение | 800V |
| Сертификат UL | E60693 |
| Тип соединения | винтовое |
| Сертификат CSA | 12400-129 |
| Альтернативная деталь | 1020000000 |
| Глубина | 40 mm |
| Ширина | 6.1 mm |
| Кол-во уровней | 1 |
| Степень загрязнения | 3 |
| Макс. момент затяжки | 0.6 Nm |
| Мин. момент затяжки | 0.4 Nm |
| Длина зачистки | 10 mm |
| Ном. ток UL | 20A |
| Ном. напряжение UL | 600V |
| Ном. ток CSA | 25A |
| Ном. напряжение CSA | 600V |
| Высота | 49.5 mm |
| Объемное сопротивление | 1.33 mΩ |
| Класс горючести | UL 94 V-0, 5VA |
| Номин. импульсное напряжение | 8 kV |
| Макс. темп. хр. | 55°C |
| Мин. темп. хр. | -25°C |
| Ном. сечение | 2.5 mm² |
| Макс. раб. темп. | 130°C |
| Мин. раб. темп. | -60°C |
| Макс. сечение AWG | 10 AWG |
| Мин. сечение AWG | 26 AWG |
| Макс. сеч. одножильный | 6 mm² |
| Мин. сеч. одножильный | 0.5 mm² |
| Мин. общее сечение | 0.13 mm² |
| Число соединений на ярус | 2 |
| Макс. сеч. тонкожильный | 4 mm² |
| Мин. сеч. тонкожильный | 0.5 mm² |
| Макс. сечение мм² | 6.0 |
| Материал корпуса | KrG |
| Мин. сечение мм² | 0.13 |
| Ном. напряжение В | 800.0 |
| Рабочая температура | -60…+130 °C |
