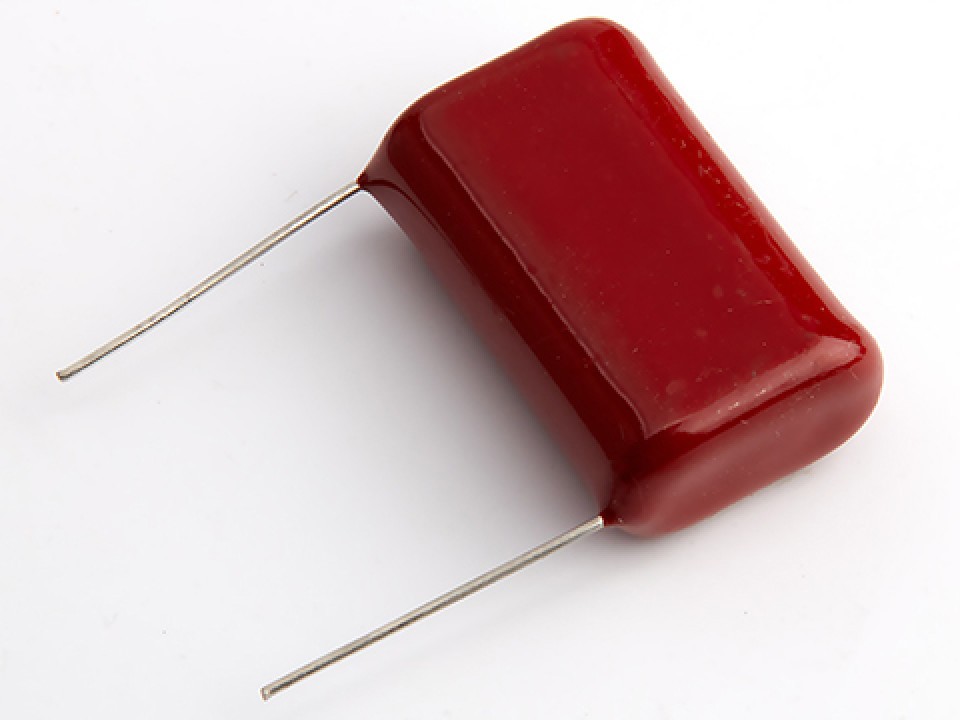

0,68мкф 630в 5% (28*14.1*7.5)Р=26 CL21 плен. конденсатор JGS (арт. 280759)
У поставщика
ПроизводительJGS
КатегорияКонденсаторы пленочные импортные
У поставщиков
8 800 шт.
Норм. уп.: 200
Цены поставщиков
Склад 29
В наличии:8 800 шт.
Срок поставки: до 10 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,59 |
Описание
Пленочный конденсатор CL21 производства JGS, рассчитанный на емкость 0,68 мкФ и напряжение 630 В с точностью 5%. Компонент в прямоугольном корпусе (28*14.1*7.5 мм) с шагом выводов 26 мм предназначен для работы в цепях постоянного и переменного тока. Применяется в фильтрах, блоках питания и импульсных устройствах, обеспечивая стабильные параметры и низкие потери.
Технические характеристики
| Fig | 1 (as per datasheet typical) |
| Тип | Metallized Polyester Film Capacitor |
| Ширина | 28mm |
| Высота | 14.1mm |
| Серия | JGS32 (CL21) |
| Корпус | Radial |
| Монтаж | Выводной |
| Толщина | 7.5mm |
| Допуск | 5 % |
| Диэлектрик | Metallized Polyester Film |
| Ёмкость | 0.68µF |
| Длина вывода | 1mm (standard) |
| Артикул | JGS32 684K2JL27LL |
| Конструкция | Epoxy resin coating, copper-clad steel leads |
| Размер H | 12.7mm |
| Размеры t | 6.1mm |
| Размер W | 29mm |
| Расстояние между выводами | 26mm |
| Производитель | JIANGSEN TECHNOLOGY |
| Код напряжения | 2J |
| Диаметр вывода | 0.8mm |
| Код допуска | J |
| Ёмкость | 0,68мкф |
| Lead pitch code | L (N/A) |
| Test voltage dc | 1000V |
| Код емкости | 684 |
| Lead length code | 1 (approx. 3.1mm or as per table) |
| Номин. напряжение DC | 630V |
| Выдерживаемое напр. | 150% of rated for 60s or 175% for 2s |
| Коэффициент рассеяния | ≤0.001 (0.10%) at 1kHz |
| Part number example | JGS32 684J2JL26LL |
| Напряжение, В | 630в |
| Сопр. изоляции | ≥10,000 MΩ (C ≤ 0.33µF) or ≥3,300 MΩ·µF (C > 0.33µF) |
| Диап. раб. темп. | -40°C to +105°C (with voltage derating above 85°C) |
