Изображения образцов разъёмов IDC наиболее популярных серий представлены ниже.

BH	BH-R	BHS
SCM	SCM-R	IDC	FDC



Модели разъёмов

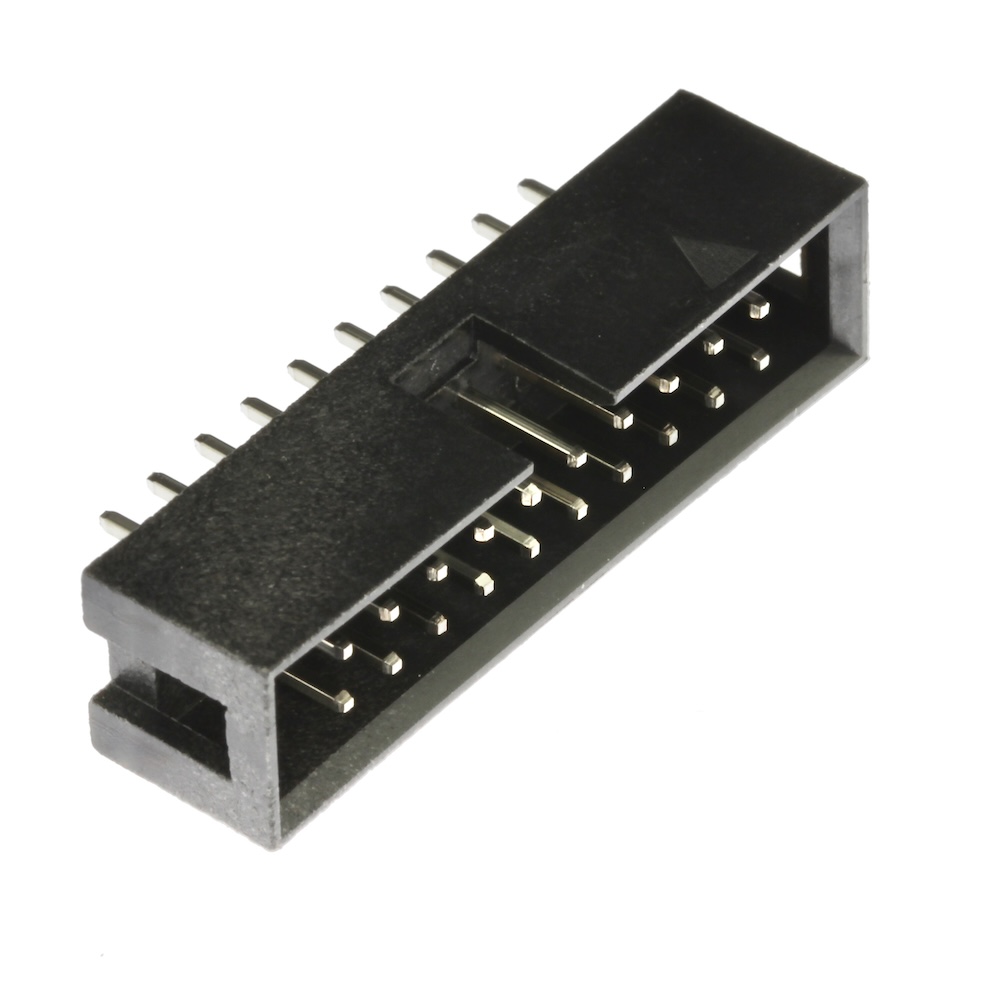

ВН – прямой с пайкой на плату

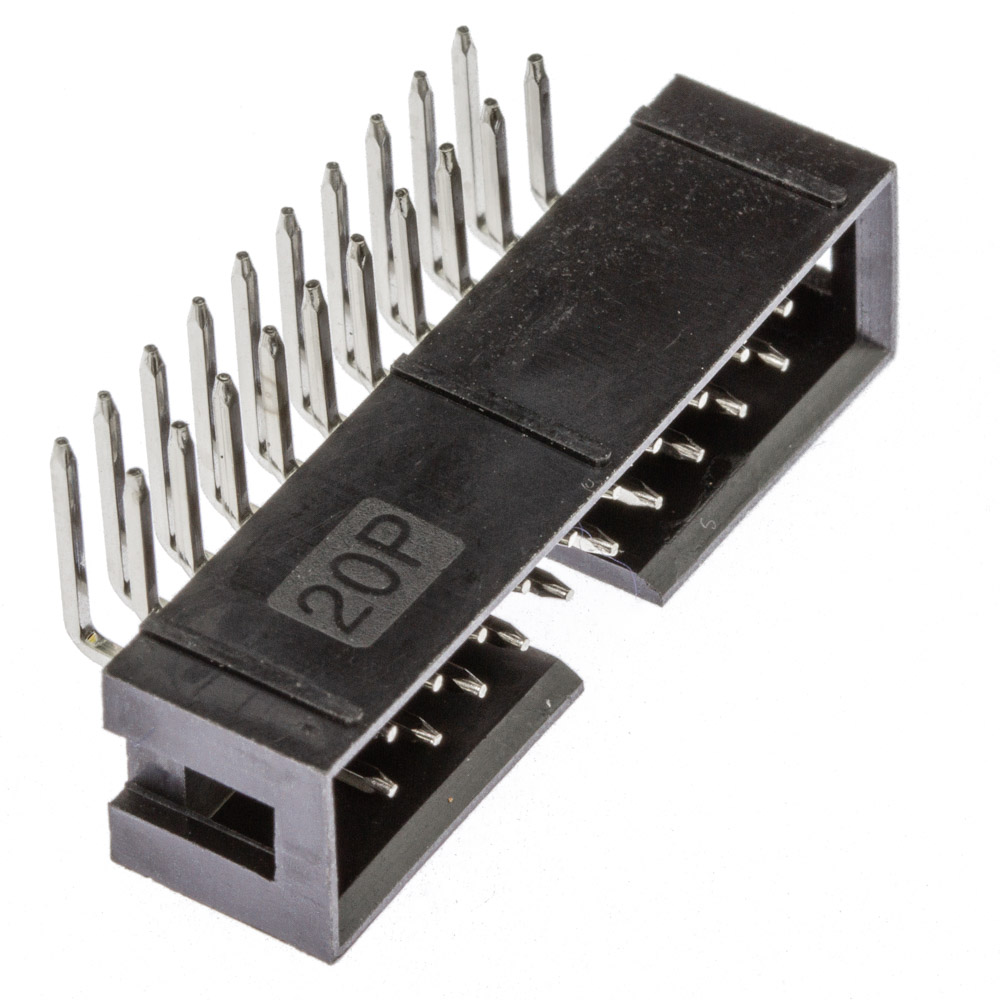

BH-R – угловой с пайкой на плату

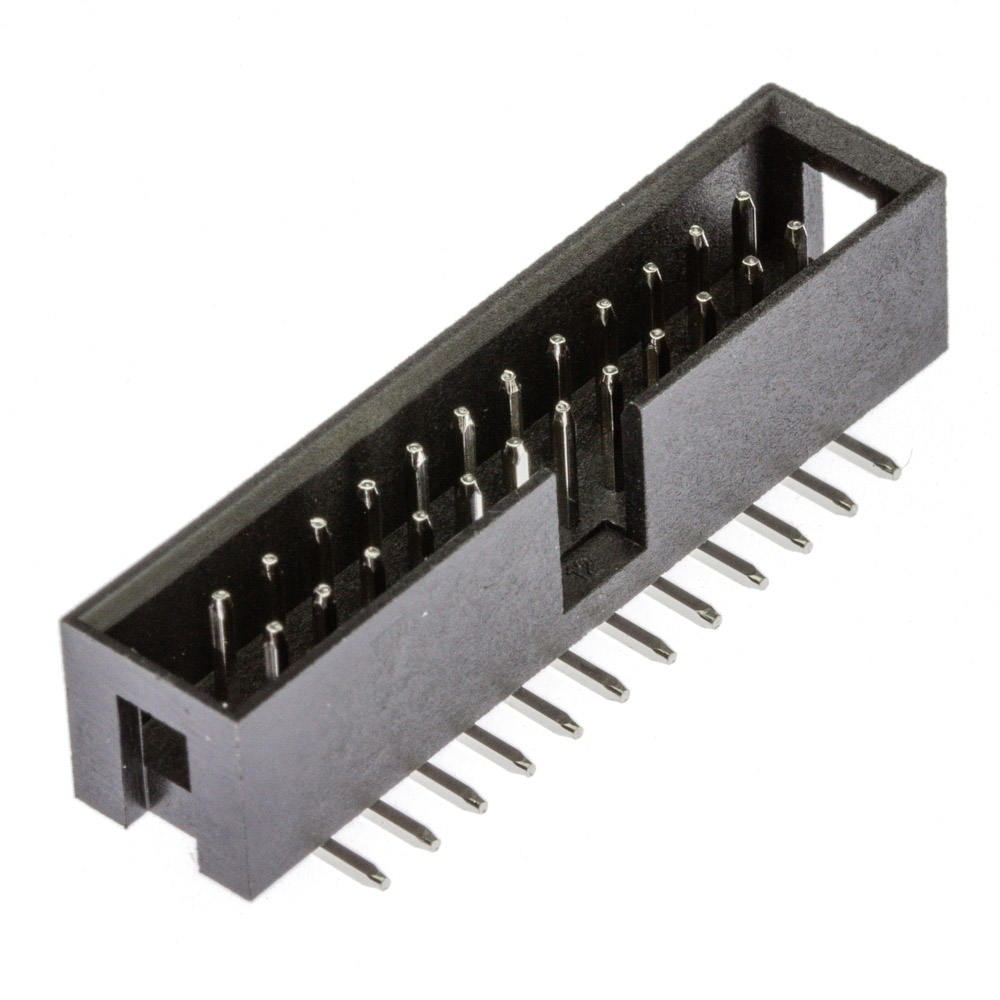

BHS – прямой с пайкой на плату (поверхностный монтаж, SMT)

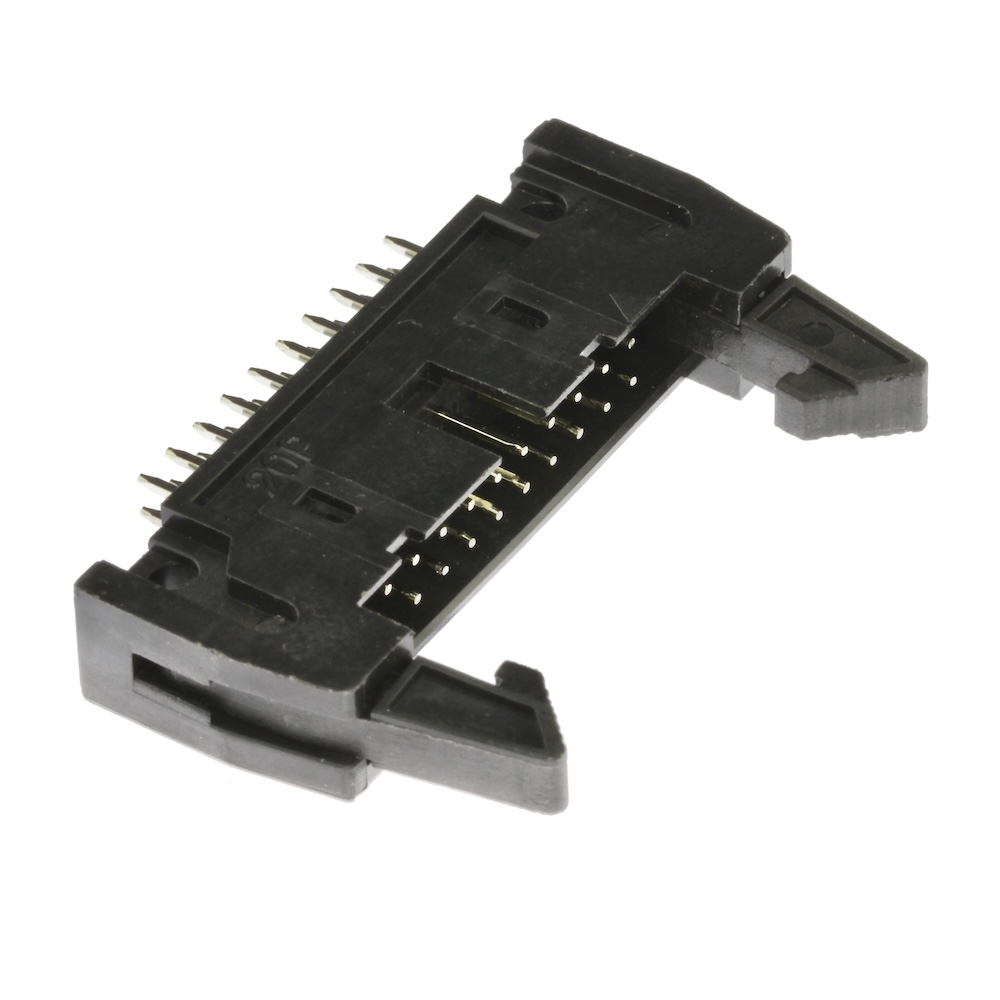

SCM – прямой с пайкой на плату, с защелками

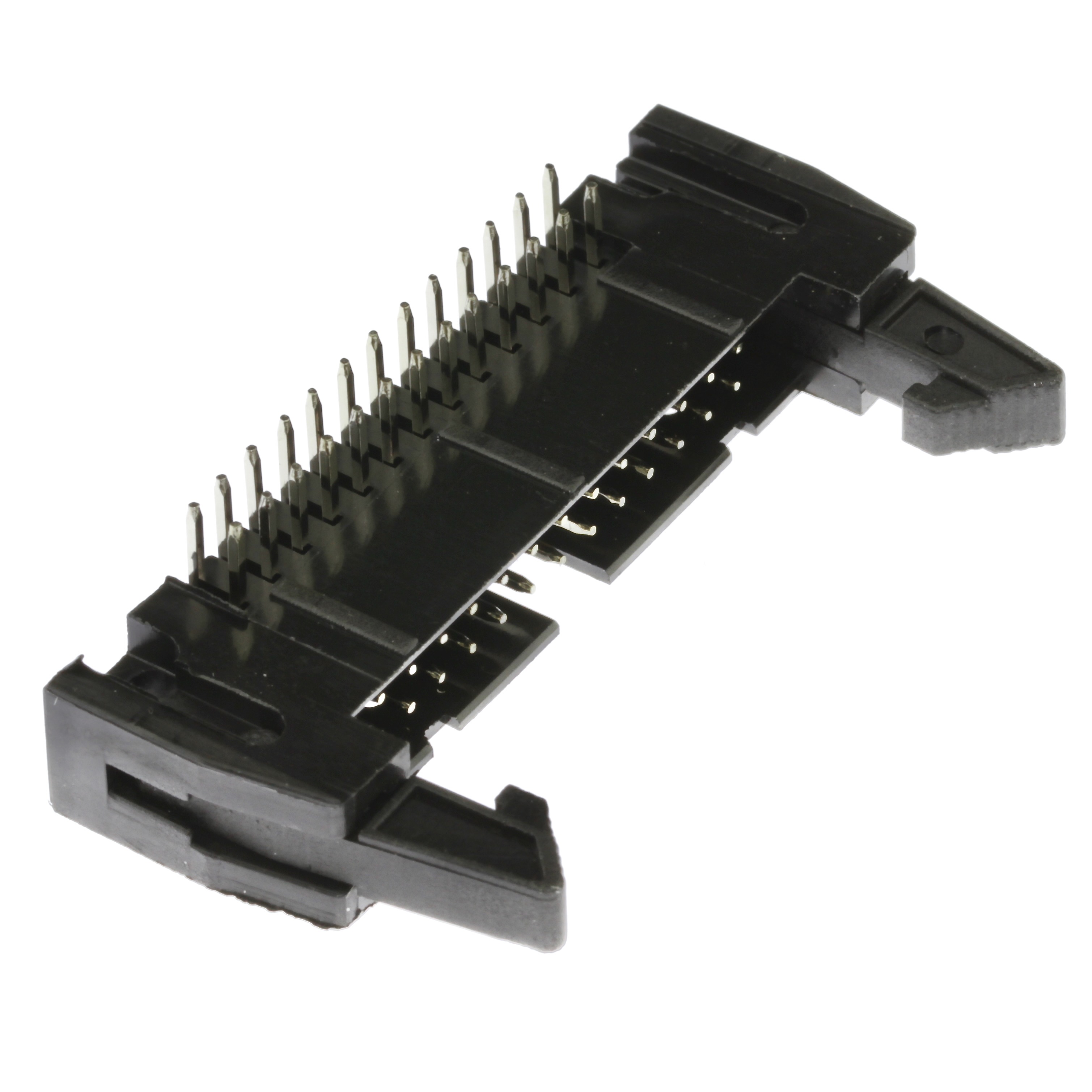

SCM-R – угловой с пайкой на плату, с защелками

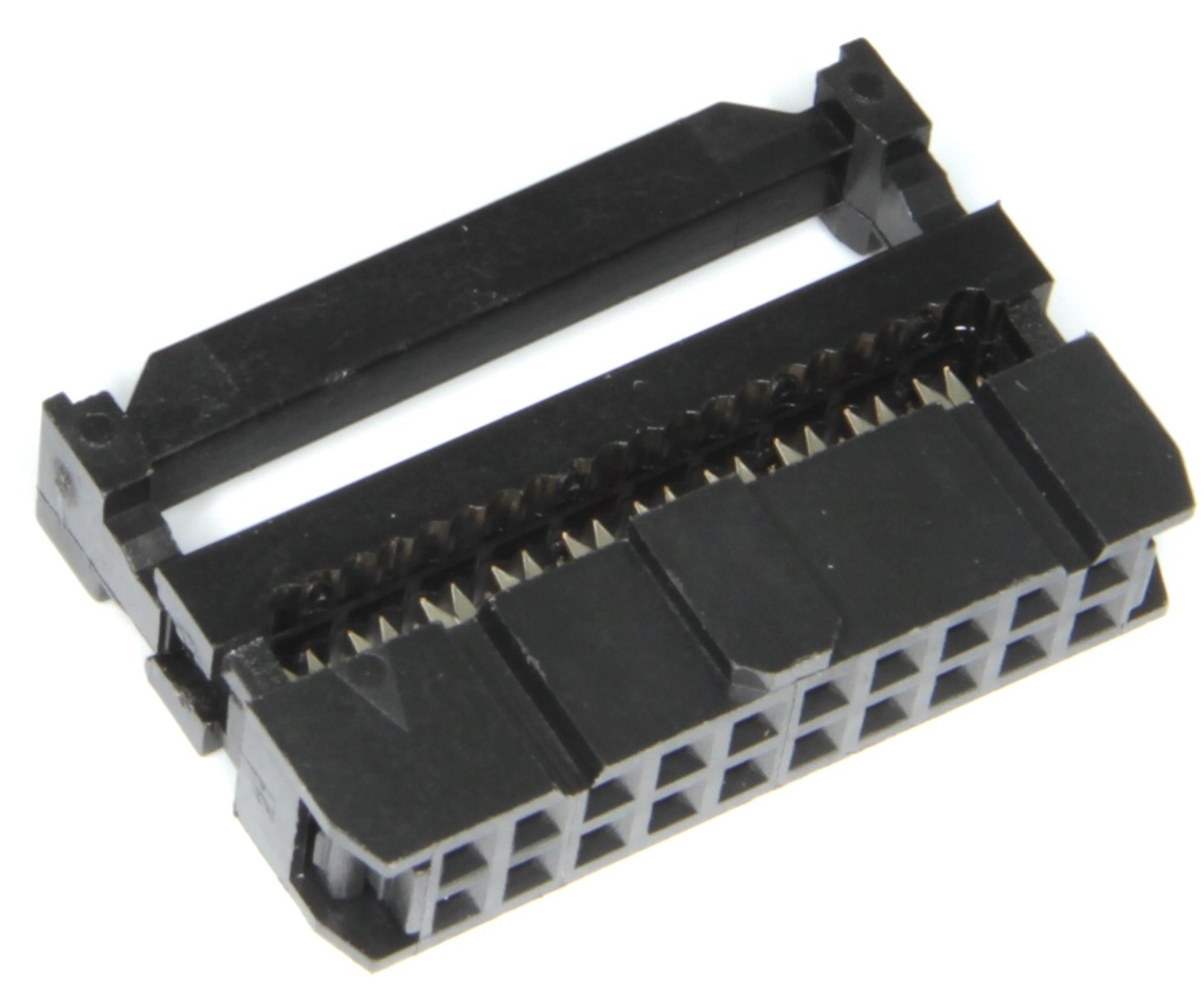

IDC – с врезными контактами на шлейф

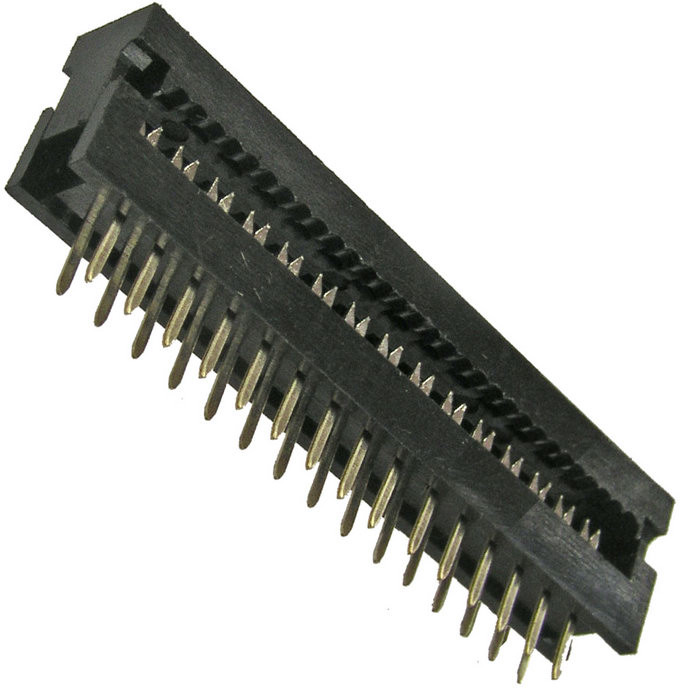

FDC – с пайкой на плату и с врезными контактами на шлейф



Общие характеристики разъёмов

Параметр BH / BH-R / BHS SCM / SCM-R IDC FDC Номинальное рабочее напряжение, В 250 250 250 250 Предельное напряжение изоляции, В  500 500 1000 1000 Максимальный ток, А 1 1 3 3 Сопротивление изолятора, МОм (не менее) 5000 5000 1000 1000 Сопротивление контактов, Ом (не более) 0,02 0,02 0,02 0,02 Рабочая температура, ℃ -45~+105 -45~+105 -40~+105 -40~+105



Материалы

• Изолятор: полиамид / полибутилентерефталат (ПБТ) с наполнением из стекла (UL94 V-0).
• Контакты: латунь с позолотой (с лицевой стороны); латунь с покрытием из никеля / олова (со стороны шлейфа, платы).
• Цвет изолятора: черный, серый.
* Детальная информация о материалах содержится в технической документации.



Описание разъёмов

Наименование Серия Тип Кол-во контактов Кол-во рядов Шаг Монтаж BH-06 BH вилка прямая 6 2 2,54 на плату BH-08 BH вилка прямая 8 2 2,54 на плату BH-10 BH вилка прямая 10 2 2,54 на плату BH-14 BH вилка прямая 14 2 2,54 на плату BH-16 BH вилка прямая 16 2 2,54 на плату BH-20 BH вилка прямая 20 2 2,54 на плату BH-24 BH вилка прямая 24 2 2,54 на плату BH-26 BH вилка прямая 26 2 2,54 на плату BH-34 BH вилка прямая 34 2 2,54 на плату BH-40 BH вилка прямая 40 2 2,54 на плату BH-06R BH-R вилка угловая 6 2 2,54 на плату BH-08R BH-R вилка угловая 8 2 2,54 на плату BH-10R BH-R вилка угловая 10 2 2,54 на плату BH-14R BH-R вилка угловая 14 2 2,54 на плату BH-16R BH-R вилка угловая 16 2 2,54 на плату BH-20R BH-R вилка угловая 20 2 2,54 на плату BH-24R BH-R вилка угловая 24 2 2,54 на плату BH-26R BH-R вилка угловая 26 2 2,54 на плату BH-34R BH-R вилка угловая 34 2 2,54 на плату BH-40R BH-R вилка угловая 40 2 2,54 на плату BHS-10 BHS вилка прямая 10 2 2,54 на плату (SMT) BHS-14 BHS вилка прямая 14 2 2,54 на плату (SMT) BHS-16 BHS вилка прямая 16 2 2,54 на плату (SMT) BHS-20 BHS вилка прямая 20 2 2,54 на плату (SMT) BHS-24 BHS вилка прямая 24 2 2,54 на плату (SMT) BHS-26 BHS вилка прямая 26 2 2,54 на плату (SMT) BHS-30 BHS вилка прямая 30 2 2,54 на плату (SMT) SCM-10 SCM вилка прямая 10 2 2,54 на плату SCM-14 SCM вилка прямая 14 2 2,54 на плату SCM-16 SCM вилка прямая 16 2 2,54 на плату SCM-20 SCM вилка прямая 20 2 2,54 на плату SCM-24 SCM вилка прямая 24 2 2,54 на плату SCM-26 SCM вилка прямая 26 2 2,54 на плату SCM-34 SCM вилка прямая 34 2 2,54 на плату SCM-40 SCM вилка прямая 40 2 2,54 на плату SCM-64 SCM вилка прямая 64 2 2,54 на плату SCM-10R SCM-R вилка угловая 10 2 2,54 на плату SCM-14R SCM-R вилка угловая 14 2 2,54 на плату SCM-16R SCM-R вилка угловая 16 2 2,54 на плату SCM-20R SCM-R вилка угловая 20 2 2,54 на плату SCM-24R SCM-R вилка угловая 24 2 2,54 на плату SCM-26R SCM-R вилка угловая 26 2 2,54 на плату IDC-06 IDC розетка прямая 6 2 2,54 на шлейф IDC-10 IDC розетка прямая 10 2 2,54 на шлейф IDC-14 IDC розетка прямая 14 2 2,54 на шлейф IDC-16 IDC розетка прямая 16 2 2,54 на шлейф IDC-20 IDC розетка прямая 20 2 2,54 на шлейф IDC-24 IDC розетка прямая 24 2 2,54 на шлейф IDC-40 IDC розетка прямая 40 2 2,54 на шлейф FDC-06 FDC соединитель 6 2 2,54 на плату и на шлейф FDC-08 FDC соединитель 8 2 2,54 на плату и на шлейф FDC-10 FDC соединитель 10 2 2,54 на плату и на шлейф FDC-12 FDC соединитель 12 2 2,54 на плату и на шлейф FDC-14 FDC соединитель 14 2 2,54 на плату и на шлейф FDC-16 FDC соединитель 16 2 2,54 на плату и на шлейф FDC-20 FDC соединитель 20 2 2,54 на плату и на шлейф FDC-24 FDC соединитель 24 2 2,54 на плату и на шлейф FDC-26 FDC соединитель 26 2 2,54 на плату и на шлейф FDC-30 FDC соединитель 30 2 2,54 на плату и на шлейф
