Ионисторы (суперконденсаторы) представляют собой электронные устройства, предназначенные для хранения большого количества электрического заряда. Накопление заряда и энергии в ионисторах происходит за счет образования электрического поля в двойном электрическом слое на границе раздела между электродами и электролитом. Ионисторы — это электрохимические устройства, занимающие промежуточное положение между традиционными конденсаторами и химическими источниками тока. Типовое применение — в качестве источников резервного/аварийного/автономного питания, в бытовой и промышленной электронике, в модулях оперативной памяти, в системах беспроводной связи и т.д.

Общие характеристики:

• Варианты конструктивного исполнения: цилиндрическая или дисковая форма, вертикальный монтаж (тип V) и горизонтальный монтаж (типы H, С)
• Диапазон значений ёмкости:
  - 1~400 Ф (серия C-2.7V);
  - 0,1~ 4 Ф (серии V-5.5V, H-5.5V);
  - 0,47~1 Ф (серии C-5.5V, C-6.3V)
• Допустимое отклонение ёмкости: -20 ~ +80 %
• Рабочая температура: -40 ~ +70 ºC
• Температура хранения: -40 ~ +85 ºC (рекоменд. 25±10ºC)
• Количество циклов заряда-разряда: не менее 200 000 (тип.: 500 000)

Техническое описание:
Цилиндрические ионисторы
Дисковые ионисторы

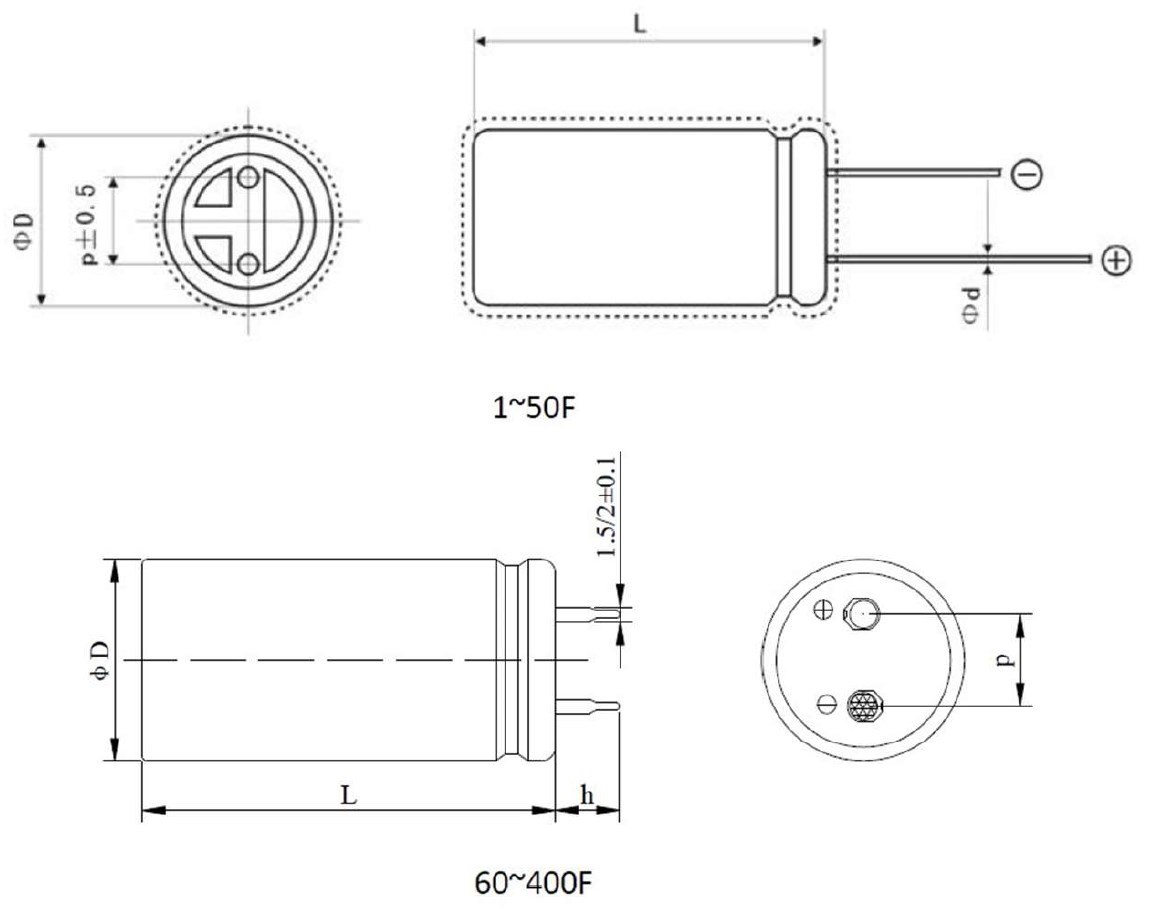

Основные характеристики цилиндрических ионисторов:

Наименование Номинальное напряжение, В Номинальная ёмкость, Ф Импеданс (@1кГц), мОм Размеры (ØD*L), мм
 C-2.7V-1F 2.7 1 ≤400 8*13.3
 C-2.7V-2F 2.7 2 ≤300 8*20.2
 C-2.7V-3F 2.7 3 ≤220 8*20.2
 C-2.7V-3.3F 2.7 3.3 ≤220 8*20.2
 C-2.7V-4.7F 2.7 4.7 ≤200 10*20.2
 C-2.7V-6F 2.7 6 ≤120 10*20.2
 C-2.7V-6.8F 2.7 6.8 ≤100 12.5*21
 C-2.7V-8F 2.7 8 ≤90 12.5*21
 C-2.7V-10F (1025) 2.7 10 ≤70 10*25.2
 C-2.7V-10F (1226) 2.7 10 ≤70 12.5*26.1
 C-2.7V-15F (1230) 2.7 15 ≤50 12.5*30.7
 C-2.7V-15F (1626) 2.7 15 ≤50 16*26.3
 C-2.7V-20F 2.7 20 ≤40 16*26.3
 C-2.7V-30F 2.7 30 ≤30 16*32
 C-2.7V-40F 2.7 40 ≤30 18*41.3
 C-2.7V-50F 2.7 50 ≤25 18*41.3
 C-2.7V-60F 2.7 60 ≤25 22*44.4
 C-2.7V-80F 2.7 80 ≤20 22*44.4
 C-2.7V-90F 2.7 90 ≤18 22*44.4
 C-2.7V-100F 2.7 100 ≤16 22*49.5
 C-2.7V-120F 2.7 120 ≤15 25*44.6
 C-2.7V-150F 2.7 150 ≤14 25*49.5
 C-2.7V-200F 2.7 200 ≤12 25*59.6
 C-2.7V-300F 2.7 300 ≤10 35*54.6
 C-2.7V-360F 2.7 360 ≤8 35*60.9
 C-2.7V-400F 2.7 400 ≤7 35*69.9

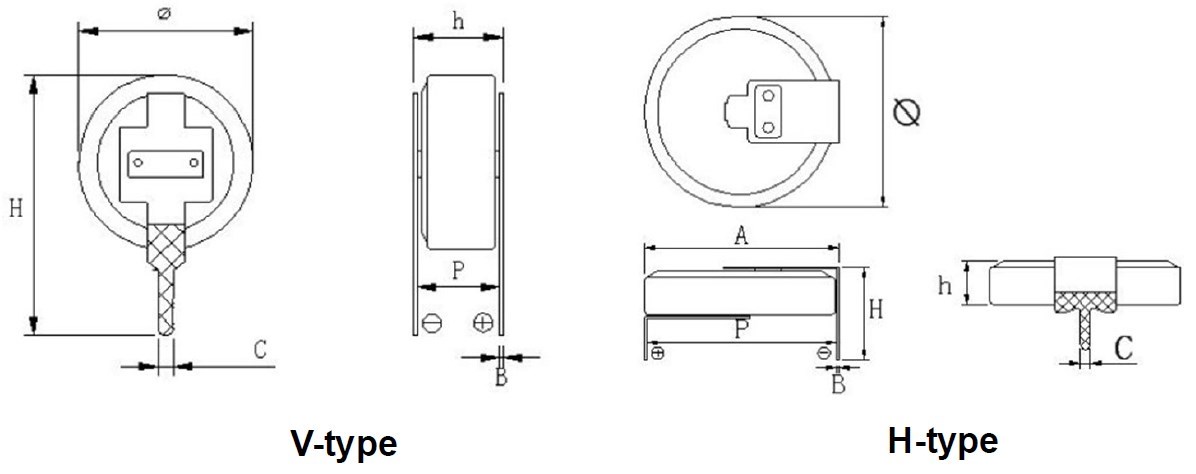

Основные характеристики дисковых ионисторов (типы V и H):

Наименование Тип Номинальное напряжение, В Номинальная ёмкость, Ф Импеданс (@1кГц), Ом Габариты (ØxH) / уст.размер (P), мм
V-5.5V-0.1F V 5.5 0.10 ≤65 9,5x14,1/4,5
V-5.5V-0.22F V 5.5 0.22 ≤65 9,5x14,1/4,5
V-5.5V-0.33F V 5.5 0.33 ≤65 9,5x14,1/4,5
V-5.5V-0.47F V 5.5 0.47 ≤50 11,5x16,5/4,5
V-5.5V-0.68F V 5.5 0.68 ≤30 16x20/4,5
V-5.5V-1F V 5.5 1.00 ≤20 19x23/4,5
V-5.5V-1.5F V 5.5 1.50 ≤20 19x23/4,5
V-5.5V-4F V 5.5 4.00 ≤16 25x29/6
H-5.5V-0.1F H 5.5 0.10 ≤65 9,5x8,6/10
H-5.5V-0.22F H 5.5 0.22 ≤65 9,5x8,6/10
H-5.5V-0.33F H 5.5 0.33 ≤65 9,5x8,6/10
H-5.5V-0.47F H 5.5 0.47 ≤50 11,5x8,6/10
H-5.5V-0.68F H 5.5 0.68 ≤30 16x9,2/16
H-5.5V-1F H 5.5 1.00 ≤20 19,5x9,2/19
H-5.5V-1.5F H 5.5 1.50 ≤20 19,5x9,2/19
H-5.5V-4F H 5.5 4.00 ≤16 25x9/25

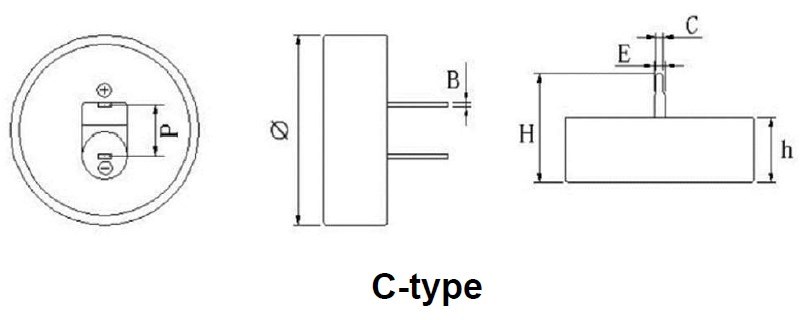

Основные характеристики дисковых ионисторов (тип С):

Наименование Тип Номинальное напряжение, В Номинальная ёмкость, Ф Импеданс (@1кГц), Ом Габариты (ØxH) / уст.размер (P), мм
C-5.5V-0.1F C 5.5 0.10 ≤65 13x13/5
C-5.5V-0.22F C 5.5 0.22 ≤65 13x13/5
C-5.5V-0.33F C 5.5 0.33 ≤65 13x13/5
C-5.5V-0.47F C 5.5 0.47 ≤30 20,5x12,5/5
C-5.5V-0.68F C 5.5 0.68 ≤30 20,5x12,5/5
C-5.5V-1F C 5.5 1.00 ≤20 20,5x12,5/5
C-5.5V-1.5F C 5.5 1.50 ≤20 20,5x12,5/5
C-6.3V-0.47F C 6.3 0.47 ≤30 20,5x14,5/5
C-6.3V-0.68F C 6.3 0.68 ≤30 20,5x14,5/5
C-6.3V-1F C 6.3 1.00 ≤20 20,5x14,5/5
