ТЕХНИЧЕСКОЕ ОПИСАНИЕ



ОБОЗНАЧЕНИЯ ЧИП РЕЗИСТОРОВ

KSE-XXXX    X    R-07    XXXX    L

            1        2       3           4        5

1. Типоразмер: 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512
2. Допуск: F = ±1%; J = ±5%
3. Упаковка: R-07 = катушка диаметром 7”
4. Значение сопротивления: 4R7=4,7 Ом; 360R=360 Ом; 2K2=2,2 кОм; 10K=10 кОм; 1M=1 МОм
5. Директива RoHS: L = соответствие RoHS

Примеры:
KSE-0201FR-072K2L
KSE-0603FR-071K3L

Все чип резисторы KEEN SIDE соответствуют директиве RoHS.

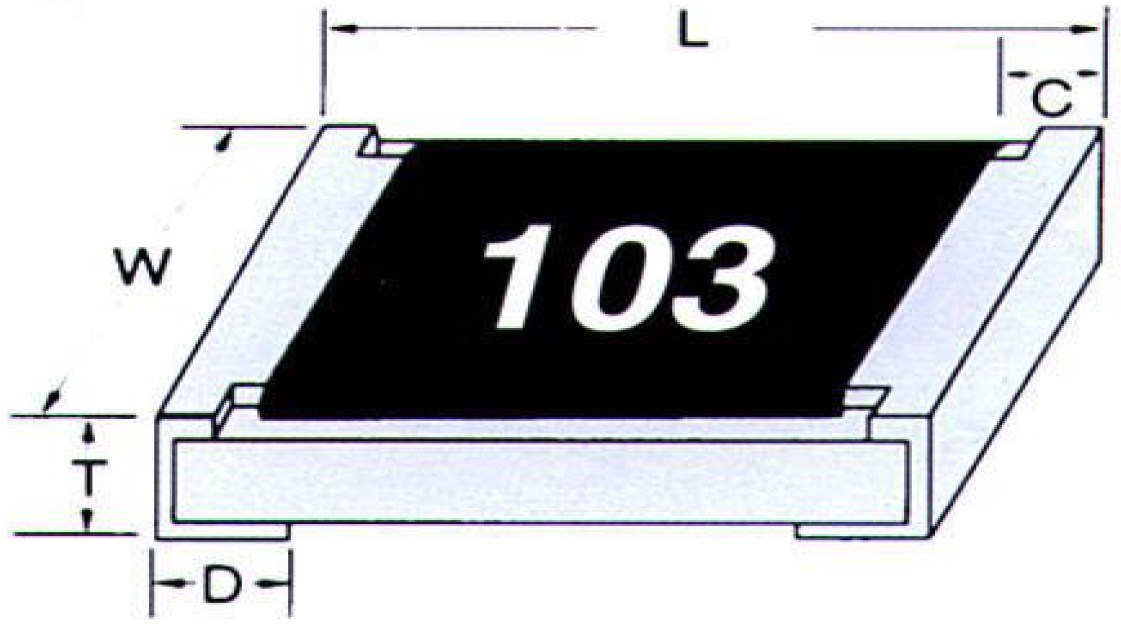

РАЗМЕРЫ

Корпус L (мм) W (мм) T (мм) C (мм) D (мм)
0201 0.60 ±0.03 0.30 ±0.03 0.23 ±0.03 0.15 ±0.05 0.15 ±0.05
0402 1.00 ±0.10 0.50 ±0.05 0.35 ±0.05 0.20 ±0.10 0.25 ±0.10
0603 1.60 ±0.10 0.80 ±0.10 0.45 ±0.10 0.25 ±0.15 0.30 ±0.15
0805 2.00 ±0.10 1.25 ±0.10 0.50 ±0.10 0.35 ±0.20 0.40 ±0.20
1206 3.10 ±0.10 1.55 ±0.10 0.55 ±0.10 0.45 ±0.20 0.40 ±0.20
1210 3.10 ±0.10 2.50 ±0.10 0.55 ±0.10 0.45 ±0.25 0.45 ±0.25
1218 3.10 ±0.10 4.60 ±0.10 0.55 ±0.10 0.45 ±0.25 0.45 ±0.25
1812 4.50 ±0.10 3.10 ±0.20 0.55 ±0.05 0.55 ±0.20 0.70 ±0.20
2010 5.00 ±0.20 2.50 ±0.15 0.55 ±0.10 0.60 ±0.25 0.50 ±0.25
1225 3.10 ±0.15 6.30 ±0.15 0.90 ±0.15 0.60 ±0.30 0.80 ±0.25
2512 6.35 ±0.20 3.10 ±0.15 0.55 ±0.10 0.60 ±0.25 0.60 ±0.25



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Корпус  Мощность при 70°С, Вт *Макс. постоянное напряжение, В Макс. напряжение перегрузки, В Макс. ток "нулевого" резистора, А Сопротив-ление "нулевого" резистора Диапазон рабочих температур, °С Диапазон сопротивлений
0201 0,05 15 30 0.5 0 ~ 50 мОм -55~+155 ±1% (E-96): 1 Ом ~ 10 МОм ±5% (E-24): 1 Ом ~ 10 МОм
0402 0,0625 50 100 1
0603 0,1 75 150 1 ±1% (E-96): 1 Ом ~ 10 МОм ±5% (E-24): 1 Ом ~ 22 МОм
0805 0,125 150 300 2
1206 0,25 200 400 2
1210 0,33 200 400 2
1218 0,5 200 400 2
1812 1 200 400 2
2010 0,75 200 400 2
1225 1 200 400 2
2512 2 200 400 10 10 Ом ~ 20 кОм
* Необходимо также учитывать макс. значение мощности.
