ТЕХНИЧЕСКОЕ ОПИСАНИЕ



Применение:

  • Электронное оборудование общего назначения, бытовая техника
  • Мобильные устройства
  • Серверы, компьютеры, планшеты
  • Источники питания
Керамические конденсаторы KEEN SIDE соответствуют ROHS.

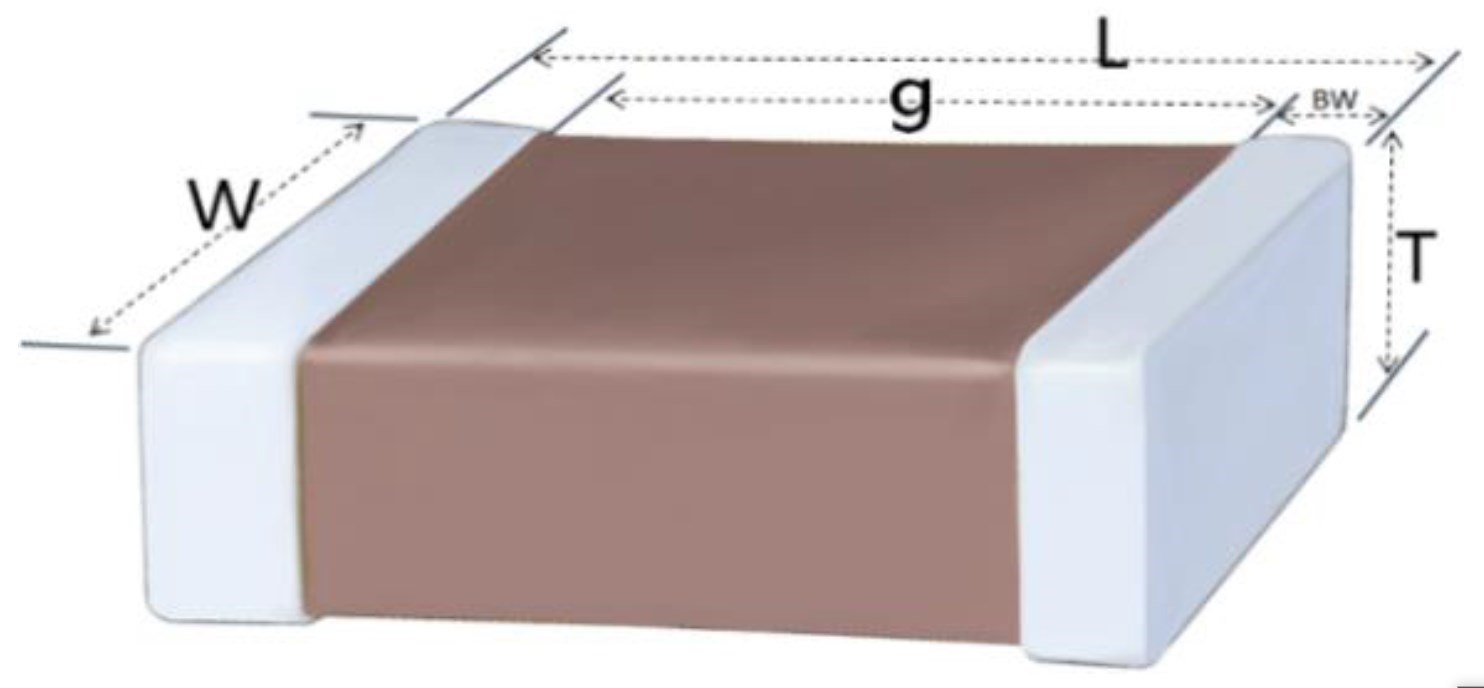

Корпус (EIA) Длина L, мм Ширина W, мм Толщина T, мм Количество в катушке
0201 0.60±0.03 0.30±0.03 0.30±0.03 15000
0402 1.00±0.10 0.50±0.10 0.50±0.10 10000
0603 1.60±0.10 0.80±0.10 0.80±0.10 4000
0805 2.00±0.10 1.25±0.10 0.60±0.10 4000
0.85±0.10 4000
1.25±0.20 3000
1206 3.20±0.20 1.60±0.20 0.85±0.10 4000
1.25±0.20 3000
1.6±0.20 2000
1210 3.20±0.30 2.5±0.20 1.25±0.20 2000
1.6±0.20 2000
2.0±0.20 1000
2.5±0.30 1000



Температурные характеристики материала диэлектрика:

Тип диэлектрика Рабочий диапазон температур Макс. отклонение ёмкости в рабочем диапазоне температур
C0G (NP0) -55℃~+125℃ 0±30 ppm/℃
X7R -55℃~+125℃ ±15%
X5R -55℃~+85℃ ±15%



Доступные для заказа керамические конденсаторы представлены в таблице:

Корпус (EIA) Номинальное напряжение, В Диапазон значений ном. ёмкости (C0G) Диапазон значений ном. ёмкости (X7R) Диапазон значений ном. ёмкости (X5R)
0201 6.3 - 100 пФ ~ 100 нФ 12 нФ ~ 2,2 мкФ
10 - 150 нФ ~ 2,2 мкФ
16 - 100 пФ ~ 10 нФ 3,3 нФ ~ 1,0 мкФ
25 0,1 пФ ~ 470 пФ 100 пФ ~ 470 нФ
50 0,1 пФ ~ 220 пФ -
0402 6.3 - 100 пФ ~ 1,0 мкФ 100 пФ ~ 4,7 мкФ
10 - 100 пФ ~ 470 нФ
16 - 100 пФ ~ 2,2 мкФ
25 0,5 пФ ~ 1,0 нФ  100 пФ ~ 100 нФ
50 100 пФ ~ 15 нФ 100 пФ ~ 1,0 мкФ
0603 6.3 - 100 пФ ~ 10 мкФ 220 пФ ~ 10 мкФ
10 - 220 пФ ~ 3,3 нФ
16 - 220 пФ ~ 2,2 мкФ 220 пФ ~ 4,7 мкФ
25 0,5 пФ ~ 2,2 нФ  220 пФ ~ 1,0 мкФ 220 пФ ~ 2,2 мкФ
50 0,5 пФ ~ 1,5 нФ  220 пФ ~ 470 нФ 220 пФ ~ 1,0 мкФ
100 0,5 пФ ~ 820 пФ 100 пФ ~ 22 нФ -
200 0,5 пФ ~ 470 пФ 100 пФ ~ 6,8 нФ -
250 -
0805 6.3 - 220 пФ ~ 47 мкФ 220 пФ ~ 22 мкФ
10 0,5 пФ ~ 2,7 нФ  220 пФ ~ 22 мкФ
16 0,5 пФ ~ 6,8 нФ  220 пФ ~ 10 мкФ 220 пФ ~ 10 мкФ
25 0,5 пФ ~ 5,6 нФ  220 пФ ~ 4,7 мкФ 220 пФ ~ 4,7 мкФ
50 0,5 пФ ~ 2,7 нФ  220 пФ ~ 1,0 мкФ 220 пФ ~ 1,0 мкФ
100 0,5 пФ ~ 2,2 нФ  100 пФ ~ 100 нФ -
250 0,5 пФ ~ 1,5 нФ  100 пФ ~ 47 нФ -
1206 6.3 - 220 пФ ~ 47 мкФ 220 пФ ~ 100 мкФ
10 - 220 пФ ~ 22 мкФ 220 пФ ~ 22 мкФ
16 0,5 пФ ~ 10 нФ  220 пФ ~ 10 мкФ 220 пФ ~ 10 мкФ
25 220 пФ ~ 4,7 мкФ 220 пФ ~ 4,7 мкФ
50 0,5 пФ ~ 5,6 нФ  220 пФ ~ 2,2 мкФ 220 пФ ~ 1 мкФ
100 220 пФ ~ 1,0 мкФ -
250 0,5 пФ ~ 1,5 нФ  100 пФ ~ 100 нФ -
500 100 пФ ~ 22 нФ -
630 -
1000 0,5 пФ ~ 470 пФ 100 пФ ~ 10 нФ -
2000 0,5 пФ ~ 120 пФ 100 пФ ~ 1,0 нФ -
1210 6.3 - 470 нФ ~ 100 мкФ 470 нФ ~ 100 мкФ
10 - 470 нФ ~ 47 мкФ 470 нФ ~ 47 мкФ
16 - 470 нФ ~ 22 мкФ 470 нФ ~ 22 мкФ
25 - 470 нФ ~ 10 мкФ 470 нФ ~ 10 мкФ
50 100 пФ ~ 3,3 нФ  470 нФ ~ 2,2 мкФ 470 нФ ~ 2,2 мкФ
100 - 220 пФ ~ 1,0 мкФ -
250 100 пФ ~ 4,7 нФ  220 пФ ~ 220 нФ -
500 100 пФ ~ 2,7 нФ  220 пФ ~ 47 нФ -
630 - -
1000 100 пФ ~ 1,0 нФ  220 пФ ~ 15 нФ -
2000 10 пФ ~ 220 пФ 220 пФ ~ 2,2 нФ -

В конденсаторах с диэлектриками X7R и X5R доступен ряд значений E12, в диэлектрике C0G (NP0) - E24. При значениях ниже 10 пФ допускается использование целочисленных значений ёмкости: 1,0 пФ; 2,0 пФ; 3,0 пФ и т.д.

* Уточняйте возможность заказа конкретных моделей.



Наименование для заказа:

KSE - CC 1206 - 0.01uF 50V C0G 5%

   1       2      3        4         5      6     7

1. KSE: KEEN SIDE electronics
2. Серия: CC = многослойные керамические конденсаторы для поверхностного монтажа
3. Корпус: 0201, 0402, 0603, 0805, 1206,1210 (EIA)
4. Номинальная ёмкость: 0.01uF = 0.01 мкФ, 470pF = 470 пФ
5. Номинальное напряжение: 50V = 50 В, 6.3V = 6.3 В, 1KV = 1000 В
6. Тип диэлектрика: C0G, X7R, X5R
7. Допустимое отклонение ёмкости: 5%, 10%, 0.25pF

KSE-CC0603-4.7pF 50V C0G 0.25pF

KSE-CC1206-0.01uF 1KV X7R 10%
