Микросхемы серий CH340, CH343, CH344, CH348 и CH9344, выпускаемые китайским производителем Nanjing Qinheng Microelectronics Co., Ltd. под брэндом WCH, являются преобразователями USB в последовательный интерфейс UART. Микросхемы широко используются в адаптерах USB-COM, обеспечивающих подключение устройств с последовательным интерфейсом к компьютерам, поддерживают различные наборы стандартных модемных и других специальных сигналов, которые могут использоваться для дополнительного управления обменом данных по последовательному интерфейсу.
Основные характеристики
- Полно-скоростной интерфейс USB-устройства, совместимый с USB 2.0
- Поддержка одного или нескольких последовательных интерфейсов UART или обеспечение дополнительных интерфейсов UART посредством USB
- Поддержка стандартных приложений с интерфейсом UART в ОС Windows без необходимости каких-либо доработок
- Поддержка виртуальных COM-портов
- Скорость передачи данных: CH340 - до 2 Мбит/с, CH343/344/348 - до 6 Мбит/с, CH9344 – до 12 Мбит/с
- Поддержка стандартных модемных сигналов RTS, CTS, DTR, DSR, DCD, RI
- Поддержка интерфейсов RS232/RS485/RS422 при использовании дополнительных преобразователей уровня сигналов
- Номинальное напряжение питания 3.3, 5 В
- Встроенный тактовый генератор в микросхемах CH340C/N/K/E/X/B, CH343P
- Энергонезависимая память EEPROM в моделях CH340B, CH343P, CH344Q, CH348Q
- Соответствие спецификации RoHS
Детальные технические характеристики содержатся в технической документации компании-производителя.
Описание сигналов управления
CTS, DSR, DCD, RI – входы; RTS, DTR – выходы; стандартные модемные сигналы управления
RST, RESET – вход, сигнал сброса
NOS – вход, запрет остановки USB-устройства
ACT – выход, завершение конфигурирования USB
R232 – вход, вспомогательная функция интерфейса RS232, инверсия входного сигнала RXD
TNOW – выход, текущее состояние передачи данных
CK0 – выход, сигнал тактового генератора
OUT – выход, программно-управляемый сигнал
VBUS – вход, статус USB
TX_S – выход, статус передачи данных
RX_S – выход, статус приема данных
CFG – вход, конфигурирование сигналов DTR/TNOW
Некоторые выводы могут работать иным образом, например, DTR/ACT в м/с CH343P при включении/сбросе могут работать как входы конфигурирования.

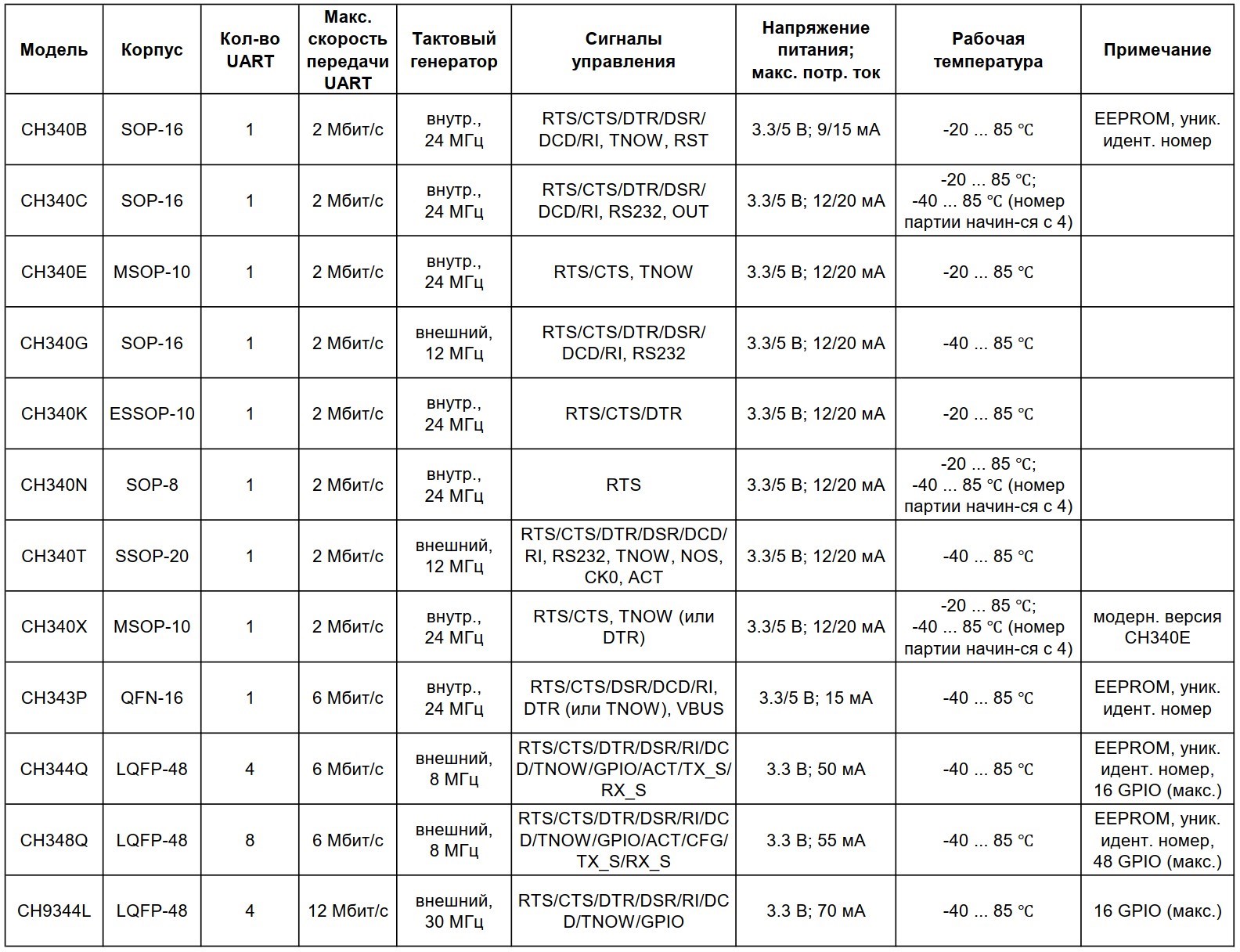

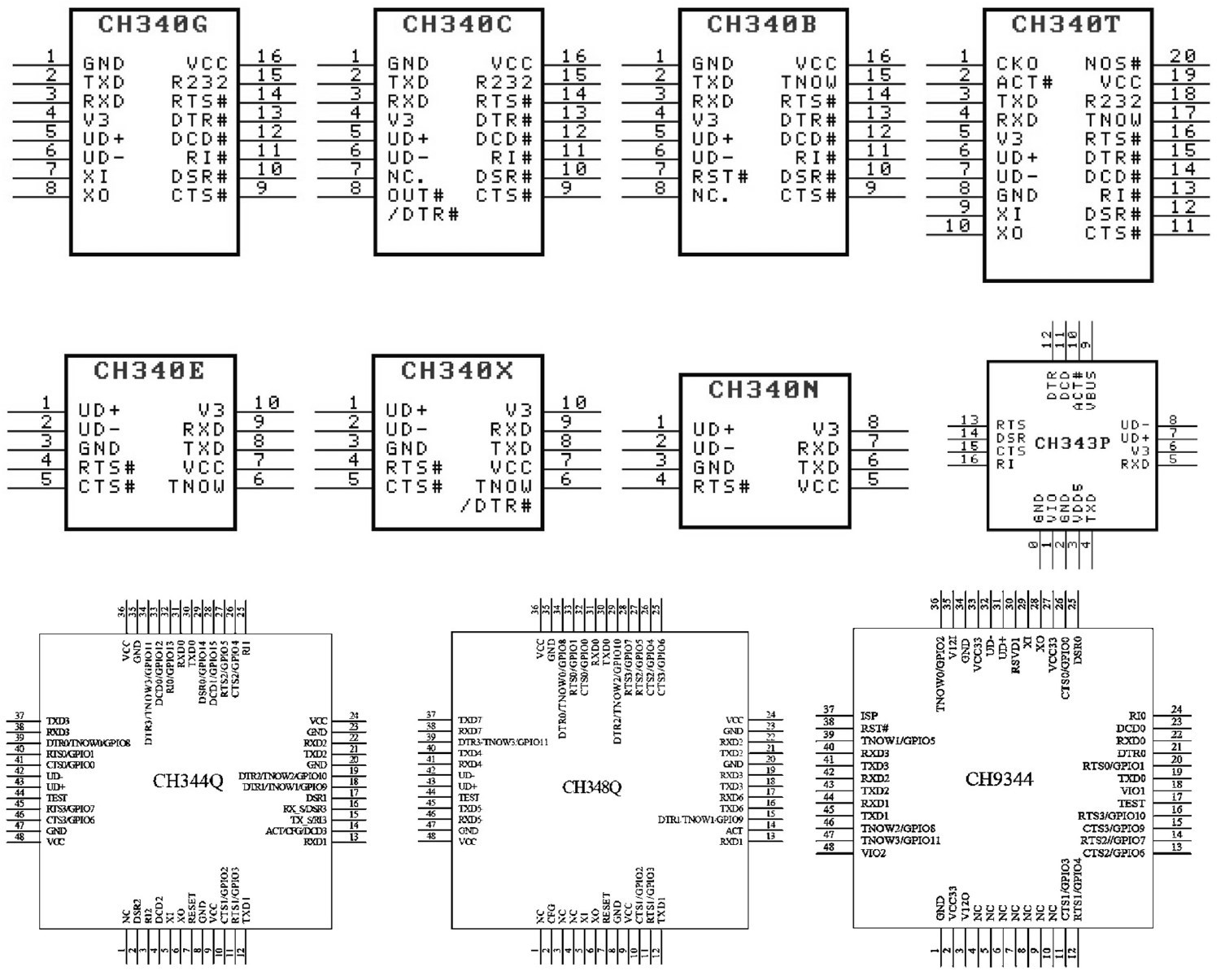

Обозначения и сигналы микросхем серий CH340, CH343, CH344, CH348, CH9344
