Общие характеристики кристаллов G-Nor
Электро-оптические характеристики (при t=25°C) Цвет Код цвета Прямое напряжение, Vf (VDC) Доминантная длина волны, (nm) Ширина спектра излучения при 50% яркости. (nm) Средняя интенсивность свечения (m…
| Электро-оптические характеристики (при t=25°C) |
| Цвет |
Код
цвета |
Прямое напряжение,
Vf (VDC) |
Доминантная
длина волны, (nm) |
Ширина спектра
излучения
при 50% яркости.
(nm) |
Средняя
интенсивность
свечения
(mcd) (тип.) |
Обратный
ток Ir (mA)
(макс.) |
Разброс мин. и
макс. яркости
сегмента,
Iv-M |
| тип. |
макс. |
Красный
(GaP) |
H |
2.1 |
2.5 |
700 |
90 |
500 |
20 |
1.5 : 1 |
Hi-красный
(GaAlAs/GaAs) |
S |
1.9 |
2.2 |
660 |
20 |
3 500 |
20 |
Super-красный
(GaAlAs/GaAs) |
D |
1.9 |
2.2 |
660 |
20 |
6 000 |
20 |
Оранжевый
(GaAlAs/GaAs) |
E |
2 |
2.4 |
630 |
35 |
2 500 |
20 |
Зеленый
(GaP) |
G |
2.1 |
2.5 |
568 |
30 |
2 500 |
20 |
Желтый
(GaAlAs/GaAs) |
Y |
2.1 |
2.5 |
585 |
35 |
2 000 |
20 |
Ultra-зеленый
(AlGalnP) |
UG |
2 |
2.4 |
572 |
15 |
7 000 |
50 |
2.0 : 1 |
Ultra-желтый
(AlGalnP) |
UY |
2 |
2.4 |
590 |
15 |
15 000 |
50 |
Ultra-янтарный
(AlGalnP) |
YO |
2 |
2.4 |
610 |
18 |
15 000 |
50 |
Ultra-оранжевый
(AlGalnP) |
UE |
2 |
2.4 |
625 |
17 |
15 000 |
50 |
Ultra-красный
(AlGalnP) |
UHR |
2 |
2.4 |
635 |
15 |
13 000 |
50 |
Ultra-синий
(InGaN) |
UB |
3.5 |
4 |
470 |
26 |
6 000 |
50 |
Чистый-зеленый
(InGaN) |
PG |
3.5 |
4 |
525 |
36 |
7 000 |
50 |
Примечание: Условия испытаний: нтенчивность свечения при IF=10mA; Обратный ток при VR=5V; Все остальные IF=20mA. |
| |
| Абсолютные максимальные характеристики (при t=25°C) |
| |
H |
S |
D |
E |
G |
Y |
UG |
UY |
YO |
UE |
UHR |
UB |
PG |
| Обратное напряжение, Vr (V) |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
| Прямой ток, If (mA) |
25 |
30 |
30 |
30 |
25 |
30 |
30 |
30 |
30 |
30 |
30 |
25 |
25 |
| Пиковый прямой ток, I peak (mA) |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
| Рассеивание мощности, Pt (mW) |
105 |
100 |
100 |
100 |
105 |
105 |
105 |
105 |
105 |
105 |
105 |
120 |
120 |
| Рабочая температура, Ta (°C) |
-40...+84 |
| Температура хранения, T stg (°C) |
-40...+100 |
|
| |

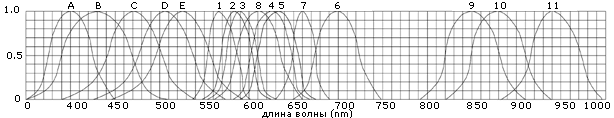

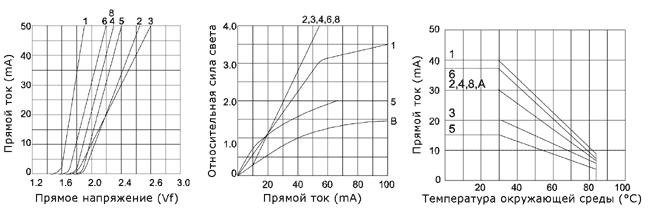

| Типовая кривая электро-оптических характеристик |
 |
| |
1 - GaP 568nm / желто-зеленый
2 - GaAsP/GaP 585nm / желтый
3 - AIGalnP 590nm / Super-желтый
4 - AIGalnP 625nm / Super-красный
5 - GaAsP/GaP 635nm / Оранжевый & Hi-Eff Красный
6 - GaP 700nm / Ярко-красный
7 - GaAIAs/GaAs 660nm / Super-красный
8 - AIGalnP 610nm / Янтарный |
9 - GaAIAs 850nm
10-GaAIAs 880nm
11 - GaAs/GaAs & GaAIAs/GaAs 940nm
A - GaN/SiC4 400nm / Super-фиолетовый
B - GaN/SiC4 430nm / Синий
C - InGaN/SiC 470nm / Super-синий
D - InGaN/SiC 505nm/Super-голубой
E - InGaN/SiC 525nm/Super-чистый-зеленый |
 |
