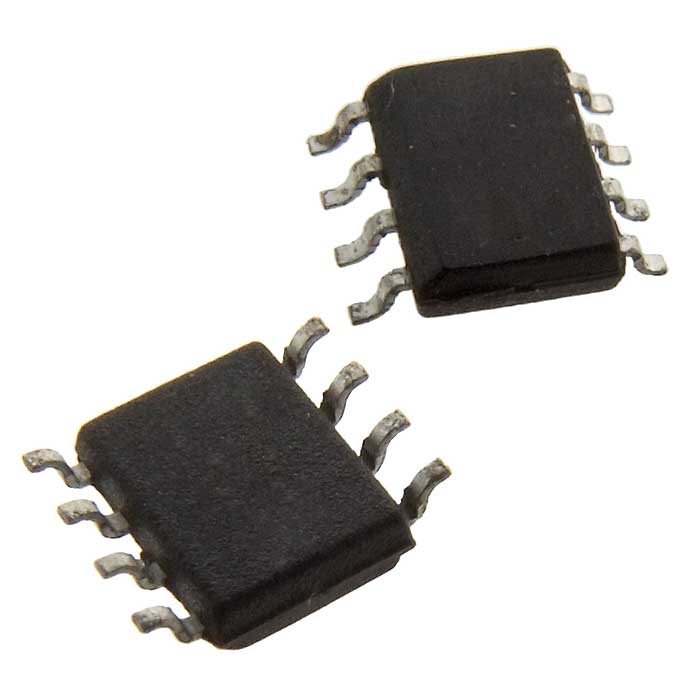

Микросхема ACS712ELCTR-30A-T
У поставщика
У поставщиков
9 529 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:8 029 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 121,97 |
| от 60 | 115,06 |
| от 119 | 110,42 |
| от 238 | 106,35 |
| от 475 | 103,60 |
Склад 12
В наличии:1 500 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 227,70 |
| от 10 | 113,64 |
Описание
Микросхема ACS712ELCTR-30A-T от ALLEGRO — это датчик тока на эффекте Холла. Работает при напряжении от 4,5 до 5,5 В, рассчитан на ток до 30 А и выпускается в корпусе SOIC-8 для поверхностного монтажа. Применяется в промышленной автоматике, блоках питания и системах управления двигателями.
Технические характеристики
| Тип | Датчик тока |
| RoHS | Pb-free except flip-chip high-temperature Pb-based solder balls (exempt) |
| Цоколевка | 1: IP+; 2: IP+; 3: IP-; 4: IP-; 5: GND; 6: FILTER; 7: VIOUT; 8: VCC |
| Вес | 0.12 |
| В упаковке | REEL, 3000 шт. |
| Корпус | SOIC-8(SMD) |
| Упаковка | Tape and reel, 3000 pieces/reel |
| Тип монтажа | SMD |
| Symmetry | 98% to 100% |
| Полоса пропускания | 80 kHz |
| Кол-во выводов | 8 |
| Время нарастания | 5 µs |
| Рабочая температура | -40…+85 |
| Описание | Fully Integrated, Hall Effect-Based Linear Current Sensor with 2.1 kVRMS Isolation and a Low-Resistance Current Conductor |
| Артикул | ACS712ELCTR-30A-T |
| Чувствительность | 66 mV/A |
| Производитель | Allegro MicroSystems |
| Nonlinearity | 1.5% |
| Output slope | positive (>VIOUT(Q)) |
| Symmetry max | 102% |
| Symmetry min | 98% |
| Symmetry typ | 100% |
| Power on time | 35 µs |
| Тип. время нарастания | 5μs |
| Вых. напряжение | proportional to AC or DC current |
| Optimized range | ±30A |
| Sensitivity typ | 66mV/A |
| Блокировочный конд. | 0.1μF |
| Диап. вх. напр. | 4,5…5,5 В |
| Nonlinearity typ | 1.5% |
| Описание | Board Mount Current Sensors 30A BI-DIRECTIONAL CURRENT SENSOR |
| Magnetic coupling | 12 G/A |
| Power on time typ | 35μs |
| Макс. ток питания | 13 mA |
| Ток пит. тип. | 10mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Frequency bandwidth | 80kHz |
| Filter pin capacitor | 1nF |
| Диапазон питания | 4.5 V to 5.5 V |
| Мин. испытательное напряжение изоляции, В | 2.1kVRMS |
| Изол. напр. RMS | 2.1 kV RMS |
| Magnetic coupling typ | 12G/A |
| Primary current range | ±30 A |
| Isolation voltage peak | 184 V (IEC 60950 peak) |
| Ток питания типовой | 10 mA |
| Типовое питание | 5.0 V |
| Basic isolation voltage | 1500V |
| Output current sink max | 10 mA |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 165°C |
| Output current source max | 3 mA |
| Output resistive load min | 4.7 kΩ |
| Диап. темп. хр. | -65°C to 170°C |
| Internal filter resistance | 1.7 kΩ |
| Reverse output voltage max | -0.1 V |
| Reverse supply voltage max | -0.1 V |
| Basic isolation voltage rms | 1.5 kV RMS |
| Диап. раб. темп. | -40°C to 85°C |
| Output capacitance load max | 10 nF |
| Zero current output voltage | VCC/2 (2.5 V typical) |
| Basic isolation voltage peak | 354 V (IEC 60950 peak) |
| Bypass capacitor recommended | 0.1 µF |
| Filter capacitor recommended | 1 nF |
| Макс. температура перехода | 165°C |
| Primary conductor resistance | 1.2 mΩ |
| Reinforced isolation voltage | 2100V |
| Internal filter resistance typ | 1.7kΩ |
| Overcurrent transient tolerance | 100 A for 100 ms |
| Primary conductor resistance typ | 1.2mΩ |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Junction to lead thermal resistance | 5°C/W |
| Junction to ambient thermal resistance | 23°C/W |
| Максимальный допустимый ток,А | 30 |
| Ток, А | 30 |
