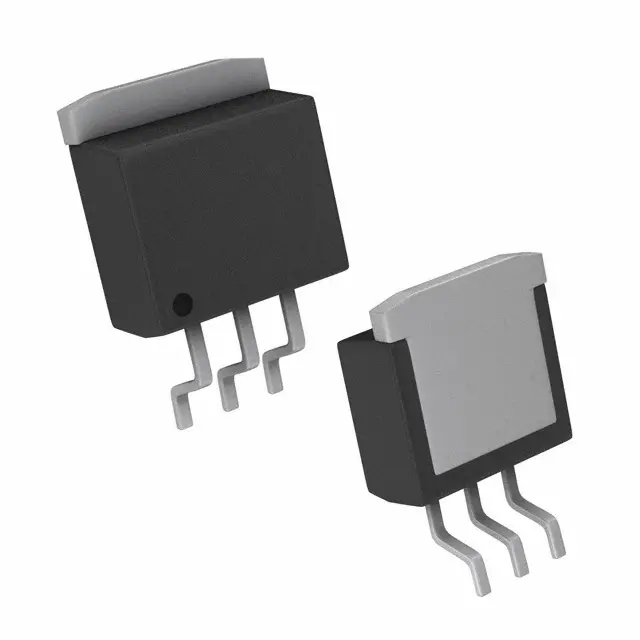

Микросхема LM1085ISX-3.3/NOPB TO-263
У поставщика
У поставщиков
639 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:639 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 144,21 |
| от 28 | 135,55 |
| от 56 | 128,67 |
| от 112 | 122,64 |
| от 223 | 118,55 |
Описание
Микросхема LM1085ISX-3.3/NOPB от Texas Instruments представляет собой стабилизатор напряжения с фиксированным выходом 3,3 В. Выполнена в поверхностном монтаже в корпусе TO-263, обеспечивающем эффективный отвод тепла. Предназначена для построения надёжных источников питания с низким падением напряжения (LDO) в промышленной и вычислительной технике.
Технические характеристики
| Корпус | TO-263 (D2PAK) |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| ESD рейтинг | 2000V HBM |
| Описание | 3A Low Dropout Positive Regulator, Fixed 3.3V Output |
| Артикул | LM1085ISX-3.3/NOPB |
| Производитель | National Semiconductor |
| Ограничение тока | 3.2A to 5.5A |
| Esd tolerance | 2000V |
| Вых. ток | 3A |
| Вых. напряжение | 3.3V |
| Падение напряжения | 1.5V max at 3A |
| Рег. линии | 6mV max |
| Рег. нагрузки | 20mV max |
| Transport media | Tape and Reel |
| Подавление пульсаций | 60dB min, 72dB typ at 120Hz |
| Rms output noise | 0.003% of VOUT |
| Макс. ток ограничения | 5.5A |
| Мин. ток ограничения | 3.2A |
| Макс. вх. напр. | 30.3V (Vout + 27V) |
| Мин. входное напряжение | 4.8V |
| Ток покоя | 5mA typ, 10mA max |
| Макс. вых. ток | 3A |
| Макс. выходное напряжение | 3.365V |
| Мин. вых. напряжение | 3.235V |
| Терморегулирование | 0.004%/W typ, 0.02%/W max |
| Дополнительные функции | Current limiting, thermal protection |
| Dropout voltage max | 1.5V |
| Dropout voltage typ | 1.3V |
| Макс. регулировка линии | 6mV |
| Стаб. по линии тип. | 0.5mV |
| Макс. регулировка нагрузки | 15mV |
| Типовая регулировка нагрузки | 3mV |
| Макс. темп. вывода | 260°C |
| Диап. вых. напр. | 3.235V to 3.365V |
| Ripple rejection min | 72dB |
| Ripple rejection typ | 60dB |
| Макс. ток покоя | 10.0mA |
| Ток покоя тип. | 5.0mA |
| Current limit condition | VIN = 8V |
| Esd tolerance condition | Human Body Model, 1.5kΩ in series with 100pF |
| Рабочее входное напряжение | 4.8V to 15V |
| Long term stability max | 1.0% |
| Long term stability typ | 0.3% |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Допуск вых. напр. | ±1% |
| Dropout voltage condition | ΔVREF = 1%, IOUT = 3A |
| Line regulation condition | IOUT = 0mA, 4.8V ≤ VIN ≤ 15V |
| Load regulation condition | VIN = 5V, 0 ≤ IOUT ≤ IFULLLOAD |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон темп. перехода | Control: -40°C to 125°C, Output: -40°C to 150°C |
| Lead temperature condition | 10 sec |
| Ripple rejection condition | f = 120Hz, COUT = 25µF Tantalum, IOUT = 3A, VIN = 6.3V |
| Rms output noise condition | 10Hz ≤ f ≤ 10kHz |
| Диап. раб. темп. | -40°C to +125°C |
| Quiescent current condition | VIN ≤ 18V |
| Thermal regulation condition | TA = 25°C, 30ms Pulse |
| Long term stability condition | TA = 125°C, 1000Hrs |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 0.7°C/W (control), 3.0°C/W (output) |
| Input output voltage differential max | 27V |
| Thermal resistance junction to case output | 3.0°C/W |
| Thermal resistance junction to case control | 0.7°C/W |
