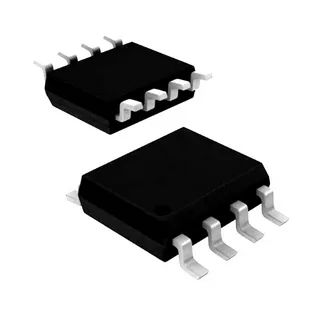

Микросхема CAT24C256WI-GT3
У поставщика
У поставщиков
5 353 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,49 |
Цены поставщиков
Склад 2
В наличии:1 296 шт
Срок поставки: до 2 недель
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,49 |
Склад 13
В наличии:4 057 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,71 |
| от 93 | 34,72 |
| от 186 | 32,35 |
| от 372 | 30,28 |
| от 744 | 28,89 |
Описание
Микросхема памяти EEPROM от ON Semiconductor. Работает при напряжении от 1,8 до 5,5 В, имеет объем 256 Кбит и выпускается в корпусе SOIC-8 для поверхностного монтажа. Диапазон рабочих температур составляет от -40 до +85 °C. Применяется в промышленной автоматике и бытовой электронике для хранения настроек и калибровочных данных.
Технические характеристики
| Ecc | On-Chip ECC (Error Correction Code) |
| Контактов | 8 |
| В упаковке | Digi-Reel® |
| Корпус | SOIC-8 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Ресурс | 1,000,000 cycles |
| Интерфейс | I2C |
| Рабочая температура | -40...+85 |
| Объем памяти | 256 Kb |
| Address pins | A0, A1, A2 |
| Без галогенов | Да |
| Организация | 32,768 words x 8 bits |
| Корпус | CASE 751BD |
| Read current | 1 mA |
| Input leakage | 1 µA (85°C), 2 µA (125°C) |
| Supports fast | 400 kHz |
| Wp setup time | 0us |
| Write current | 3 mA |
| Write protect | Hardware (WP pin) |
| Сохранение данных | 100 years |
| Fall time fast | 300ns |
| Rise time fast | 300ns |
| Соотв. RoHS | Да |
| Тактовая частота | 100 kHz (Standard), 400 kHz (Fast), 1 MHz (Fast-Plus) |
| Ток в режиме ожидания | 2 µA (85°C), 5 µA (125°C) |
| Error correction | ECC (6 bits per 4 data bytes) |
| Диап. вх. напр. | 1.8V ~ 5.5V |
| Write cycle time | 5 ms |
| Data in hold time | 0us |
| Page write buffer | 64 bytes |
| Power up to ready | 1 ms (Standard/Fast), 0.1 ms (Fast-Plus, VCC 2.5-5.5V) |
| Supports standard | 100 kHz |
| Wp hold time fast | 2.5us |
| Bus free time fast | 1.3us |
| Data out hold time | 50ns |
| Fall time standard | 300ns |
| Io pin leakage 85c | 1uA |
| Max devices on bus | 8 |
| Max voltage on pin | 6.5V |
| Низкое выходное напряжение | 0.4V (VCC≥2.5V, IOL=3mA), 0.2V (VCC<2.5V, IOL=1mA) |
| Rise time standard | 1000ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Supports fast plus | 1 MHz |
| Fall time fast plus | 100ns |
| Io pin leakage 125c | 2uA |
| Low period scl fast | 1.3us |
| Pin capacitance sda | 8 pF |
| Rise time fast plus | 100ns |
| Standby current 85c | 2uA |
| Темп. хранения | -65°C to +150°C |
| Clock frequency fast | 400kHz |
| High period scl fast | 0.6us |
| Noise pulse filtered | 50ns |
| Standby current 125c | 5uA |
| Wp input current vih | 2uA |
| Pin capacitance other | 6 pF |
| Макс. диапазон температур | +125°C |
| Мин. диапазон температур | -40°C |
| Wp hold time standard | 2.5us |
| Bus free time standard | 4.7us |
| Power up to ready mode | 1ms |
| Sda io pin capacitance | 8pF |
| Voltage on any pin max | +6.5V |
| Voltage on any pin min | -0.5V |
| Wp hold time fast plus | 1us |
| Bus free time fast plus | 0.5us |
| Data in setup time fast | 100ns |
| Low period scl standard | 4.7us |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Clock frequency standard | 100kHz |
| High period scl standard | 4us |
| Low period scl fast plus | 0.45us |
| Wp address input current | up to 75 µA (VCC=5.5V, VIN<VIH) |
| Clock frequency fast plus | 1MHz |
| High period scl fast plus | 0.40us |
| Wp input current vcc 1 8v | 25uA |
| Wp input current vcc 3 3v | 50uA |
| Wp input current vcc 5 5v | 75uA |
| Data in setup time standard | 250ns |
| Диап. раб. темп. | -40°C to +85°C (Industrial), -40°C to +125°C (Extended) |
| Data in setup time fast plus | 50ns |
| Input capacitance other pins | 6pF |
| Input low voltage 1 8v to 2 5v | 0.25 x VCC |
| Input low voltage 2 5v to 5 5v | 0.3 x VCC |
| Output low voltage vcc ge 2 5v | 0.4V |
| Output low voltage vcc lt 2 5v | 0.2V |
| Scl low to data out valid fast | 0.9us |
| Start condition hold time fast | 0.6us |
| Stop condition setup time fast | 0.6us |
| Input high voltage 1 8v to 2 5v | 0.75 x VCC |
| Input high voltage 2 5v to 5 5v | 0.7 x VCC |
| Start condition setup time fast | 0.6us |
| Scl low to data out valid standard | 3.5us |
| Start condition hold time standard | 4us |
| Stop condition setup time standard | 4us |
| Scl low to data out valid fast plus | 0.40us |
| Start condition hold time fast plus | 0.25us |
| Start condition setup time standard | 4.7us |
| Stop condition setup time fast plus | 0.25us |
| Start condition setup time fast plus | 0.25us |
