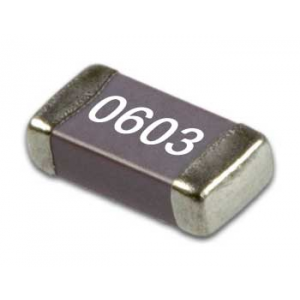

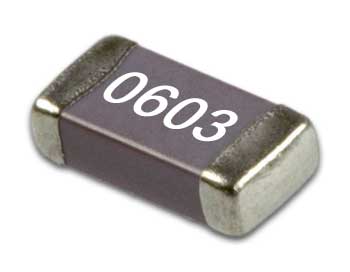

Конденсатор многослойный SMD 0603 150pF 50V NР0 5%
Нет в наличии
Описание
Керамический SMD-конденсатор от Samsung в корпусе 0603. Ёмкость 150 пФ, напряжение 50 В, допуск 5%, материал NР0 обеспечивает высокую температурную стабильность. Подходит для фильтрующих цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESR | Low ESR (not quantified) |
| Тип | керамические |
| Тип | Multilayer Ceramic Capacitor |
| Монтаж | SMD |
| Корпус | 0603 (EIA 0603) |
| Напряжение, В | 50 |
| Ёмкость | 150 |
| Особенности | Miniature Size, Wide Capacitance and Voltage Range, Low ESR |
| Тип монтажа | SMD |
| Корпус | 0603 |
| Добротность | ≥1000 at 1MHz |
| Допуск | 5% |
| Код размера | 0603 |
| Допуск | ±5% |
| Размеры | Ширина: 0.8±0.1 mm; Длина: 1.6±0.1 mm; Полоса пропускания: 0.3±0.2 mm; Макс. толщина: 0.9 mm |
| Применение | General Electronic Circuit |
| Ёмкость | 150pF |
| Loss tangent | low (Class I) |
| Ед. ёмкости | пкф |
| Ном. напряжение | 50V |
| Quality factor Q | ≥1000 (for ≥30pF) |
| Темп. диапазон | -55°C to +125°C |
| Допуск емкости | ±5% |
| Сопр. изоляции | ≥10,000 MΩ |
| Part numbering example | CL10C151JB8NNNC |
| Темп. коэф. | 0±30 ppm/°C |
| Температурная характеристика | NP0 (C0G) |
| Диап. раб. темп. | -55°C to +125°C |
| Диэлектрическая прочность | 150V (300% rated voltage for Class I) |
| Capacitance measurement condition | 1 MHz, 0.5-5 Vrms |
| Capacitance temperature characteristic | C0G |
