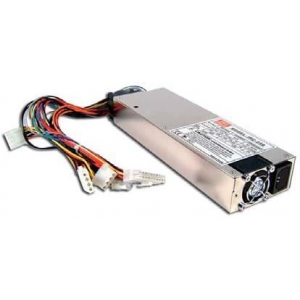

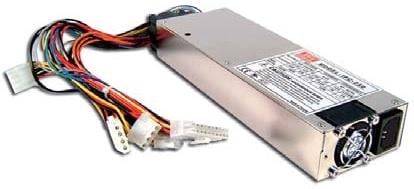

Источник питания MEAN WELL IPC-300A — многоканальный блок мощностью 300 Вт с пятью основными выходами (3.3В/20А, 5В/30А, 12В/18А, -5В/0.5А, -12В/1А) и дежурным каналом 5ВSB. Модель поддерживает входное напряжение 90~264В AC, оснащена принудительным охлаждением вентилятором и защитой от перегрузки, перенапряжения и короткого замыкания. Подходит для промышленной автоматики, телекоммуникационного оборудования и встраиваемых систем.
Технические характеристики
| Модель | IPC-300A |
| Упаковка | 10pcs/15.6Kg/0.89CUFT |
| MTBF | 94.1K hrs min (MIL-HDBK-217F, 25°C) |
| Input | Диапазон напряжений: 90~264VAC; Ток AC типовой: 4.6A/115VAC, 2.3A/230VAC; Тип. КПД: 75%; Диап. частот: 47~63Hz; Пусковой ток типовой: 40A/115VAC, 80A/230VAC; Макс. ток утечки: 3mA/240VAC |
| Вес | 1.46Kg |
| Охлаждение | forced air ventilation by 4cm DC fan |
| Outputs | Канал (N/P): CH1; Напряжение, В: 3.3V; Пульсации и шум: 50mVp-p; Диапазон тока: 0~20A; Ном. ток: 20A; Рег. линии: ±1.0%; Рег. нагрузки: ±5.0%; Допуск напряжения: ±5.0%, Канал (N/P): CH2; Напряжение, В: 5V; Пульсации и шум: 50mVp-p; Диапазон тока: 1~30A; Ном. ток: 30A; Рег. линии: ±1.0%; Рег. нагрузки: ±5.0%; Допуск напряжения: ±5.0%; Диапазон регулировки напряжения: 5.05~5.5V, Канал (N/P): CH3; Напряжение, В: 12V; Пульсации и шум: 120mVp-p; Диапазон тока: 1~18A; Ном. ток: 18A; Рег. линии: ±1.0%; Рег. нагрузки: ±7.0%; Допуск напряжения: ±7.0%, Канал (N/P): CH4; Напряжение, В: -5V; Пульсации и шум: 100mVp-p; Диапазон тока: 0~0.5A; Ном. ток: 0.5A; Рег. линии: ±2.0%; Рег. нагрузки: ±8.0%; Допуск напряжения: ±8.0%, Канал (N/P): CH5; Напряжение, В: -12V; Пульсации и шум: 120mVp-p; Диапазон тока: 0.1~1A; Ном. ток: 1A; Рег. линии: ±2.0%; Рег. нагрузки: ±10%; Допуск напряжения: ±10%, Канал (N/P): Standby; Напряжение, В: 5VSB; Пульсации и шум: 50mVp-p; Диапазон тока: 0~2A; Ном. ток: 2A; Рег. линии: ±1.0%; Рег. нагрузки: ±5.0%; Допуск напряжения: ±5.0% |
| Signals | Ps on: off: >2V, on: <0.5V; Power fail: TTL compatible, goes down at least 1ms before +5V below 4.75V; Power good: TTL compatible, 100ms to 500ms delay after power set up |
| Connectors | Floppy: 1x; Atx main: 1x; Plus 12v: 1x; Peripheral: 3x |
| Размеры | 260x83x40mm (LxWxH) |
| Защита | Over load: 105~150% rated output power, shut down, re-power on to recover; Перенапряжение: +12V: 13.2V~16V; Тип: shut down, re-power on to recover; +3.3V and +5V: 110%~140% of rated voltage; Short circuit: all outputs, shut down, re-power on to recover |
| Ном. мощность | 300W continuous |
| Экологические параметры | Вибрация: 10~500Hz, 2G, 60min per axis; Влажн. хранения: 10~95% RH non-condensing; Рабочая влажность: 20~90% RH non-condensing; Темп. хранения: -40~+85°C; Раб. температура: -10~+60°C (derating curve); Темп. коэф.: ±0.05%/°C (0~50°C) |
| Safety and emc | ЭМС излучение: EN55032 (CISPR32) Class B, FCC part 15 Class B, EN61000-3-2,-3; Помехоустойчивость: EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A; Станд. безоп.: UL60950-1, TUV EN60950-1 approved; Выдерживаемое напр.: I/P-O/P:1.5KVAC, I/P-FG:2KVAC; Сопр. изоляции: 50M Ohms / 500VDC / 25°C/70% RH |
| Output performance | Время нарастания: 20ms; Время установки: 800ms/230VAC, 2500ms/115VAC at full load; Hold time typ: 16ms |
| Combined power limits | -5V and -12V total: 12W maximum; +5V and +3.3V total: 150W maximum; +5V +3.3V +12V total: 270W maximum |
| Степень IP | {'over_load': '105~150% rated output power, shut down, re-power on to recover', 'over_voltage': {'+12V': '13.2V~16V', 'type': 'shut down, re-power on to recover', '+3.3V_and_+5V': '110%~140% of rated voltage'}, 'short_circuit': 'all outputs, shut down, re-power on to recover'} |
