Описание

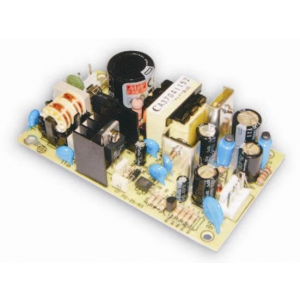

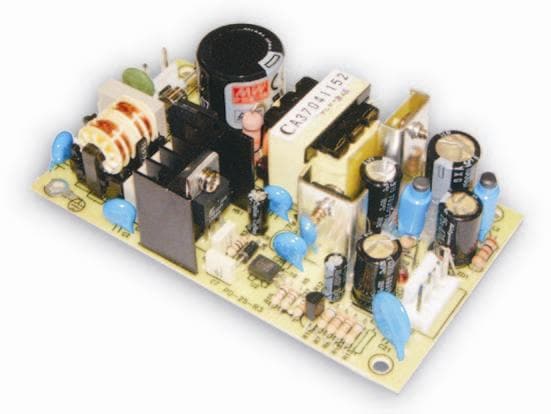

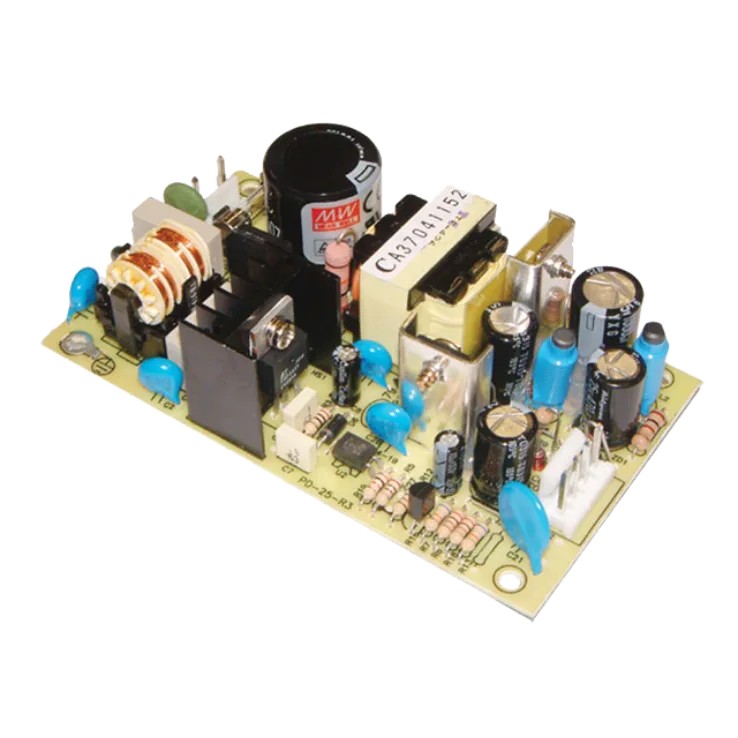

MEAN WELL PD-2503 — многоканальный импульсный источник питания мощностью 24.9 Вт. Работает от сети 115/230 В, имеет КПД 72% и компактный корпус 107x61x28 мм с естественным охлаждением. Подходит для промышленной автоматики и легкого промышленного оборудования.
Технические характеристики
| Модель | PD-2503 |
| Мощность | 24,9 Вт |
| КПД | 72% |
| Пусковой ток | 30A |
| Упаковка | 96pcs/15.4Kg/1.3CUFT |
| Рабочая температура | -10…+70 °C |
| MTBF | 518Khrs min (MIL-HDBK-217F @25°C) |
| Тип | switching_power_supply |
| Вес | 0.13Kg |
| Охлаждение | free air convection |
| Гарантия | 2 years |
| Вибрация | 10~500Hz, 2G, 60min each axis |
| Размеры | 107x61x28mm |
| ЭМС излучение | EN55022 Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5, light industry level, criteria A |
| Вых. мощность | 24.9W |
| Отв. монтажа | 4x3.5mm diameter |
| Ac current 115v | 0.65A |
| Ac current 230v | 0.4A |
| Входной разъем | Molex 41791-03 or equivalent |
| Вх. частота | 47~63Hz |
| Ток утечки | <0.5mA@240VAC |
| Входное AC напряжение | 85~264VAC |
| Входное напряжение DC | 120~370VDC |
| Выходной разъем | Molex 41791-04 or equivalent |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH |
| Hold up time 115v | 19ms |
| Hold up time 230v | 100ms |
| Output ch1 voltage | 5V |
| Output ch2 voltage | 3.3V |
| Защита от перегр. | 105% rated power, hiccup mode, auto recovery |
| Темп. хранения | -20~+85°C |
| Частота перекл. | 100KHz |
| Раб. температура | -10~+70°C |
| Сопр. изоляции | 100M Ohms@500VDC |
| Setup rise time 115v | 250ms, 30ms |
| Setup rise time 230v | 250ms, 50ms |
| Output ch1 ripple noise | 50mVp-p |
| Output ch2 ripple noise | 50mVp-p |
| Темп. коэф. | 0.03%/°C on CH1 (0~50°C) |
| Output ch1 current range | 0.1~4A |
| Output ch1 rated current | 3A |
| Output ch2 current range | 0.2~5A |
| Output ch2 rated current | 3A |
| Dielectric strength ip fg | 1.5KVAC |
| Dielectric strength ip op | 3KVAC |
| Dielectric strength op fg | 0.5KVAC |
| Output ch1 line regulation | 2.0% |
| Output ch1 load regulation | 4.0% |
| Output ch2 line regulation | 1.0% |
| Output ch2 load regulation | 1.0% |
| Overvoltage protection ch1 | 5.75~6.75V |
| Overvoltage protection ch2 | 3.8~4.46V |
| Защита от перегрева | 135°C typical (U1), shutdown, auto recovery |
| Тип защиты от перенапряжения | shutdown, re-power to recover |
| Output ch1 voltage tolerance | +5,-8% |
| Output ch2 voltage tolerance | 2.0% |
| Voltage adjustment range ch2 | 3.35~3.40V |
