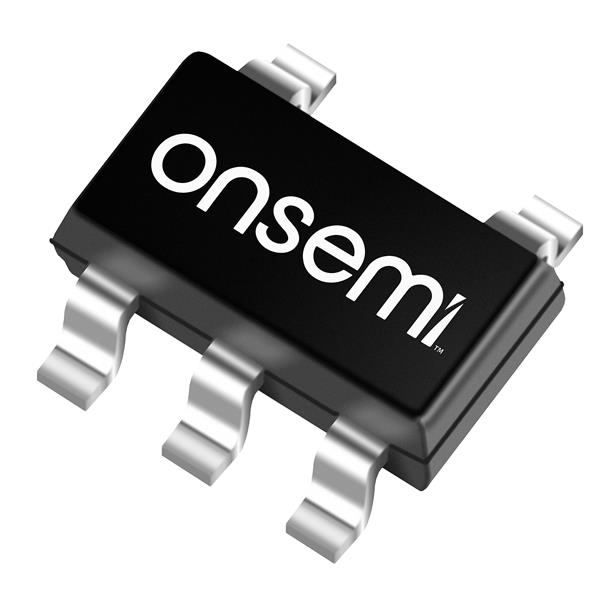

DC-DC преобразователь NCP1403SNT1G
Нет в наличии
Описание
DC-DC повышающий преобразователь от ON Semiconductor. Работает от 1.2 до 5.5 В на входе, выдаёт до 15 В при токе до 50 мА, встроенный MOSFET на 16 В. Корпус TSOP-5 для поверхностного монтажа, частота переключения до 300 кГц. Применяется в портативной и батарейной электронике.
Технические характеристики
| Тип | Boost Converter - PFM |
| Маркировка | DCEAYW |
| Корпус | TSOP-5 |
| Тип монтажа | SMD |
| Топология | PFM |
| Кол-во выводов | 5 |
| Время мягкого пуска | 0.5 to 10ms |
| Ток отключения | 0.3µA |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 1.2V |
| Package case code | CASE 483 |
| Рассеиваемая мощность | 500mW |
| Макс. вых. ток | 50mA |
| Макс. выходное напряжение | 15V |
| Lx peak sink current | 600mA |
| Built in mosfet voltage | 16V |
| Maximum on time typical | 6µs |
| Startup voltage typical | 1.3V |
| Макс. частота переключения | 300kHz |
| Feedback voltage typical | 0.8V |
| Minimum off time typical | 1.3µs |
| Диап. темп. хр. | -55 to +150°C |
| Maximum duty cycle typical | 83% |
| Диап. раб. темп. | -40 to +85°C |
| Quiescent current no switching | 19µA |
| Efficiency typical 15v 50ma 5vin | 82% |
| Efficiency typical 15v 30ma 3.6vin | 78% |
| Thermal resistance junction to air | 250°C/W |
