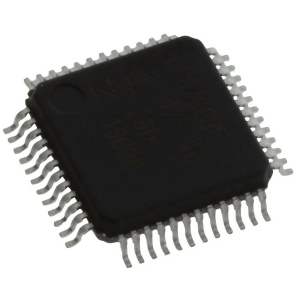

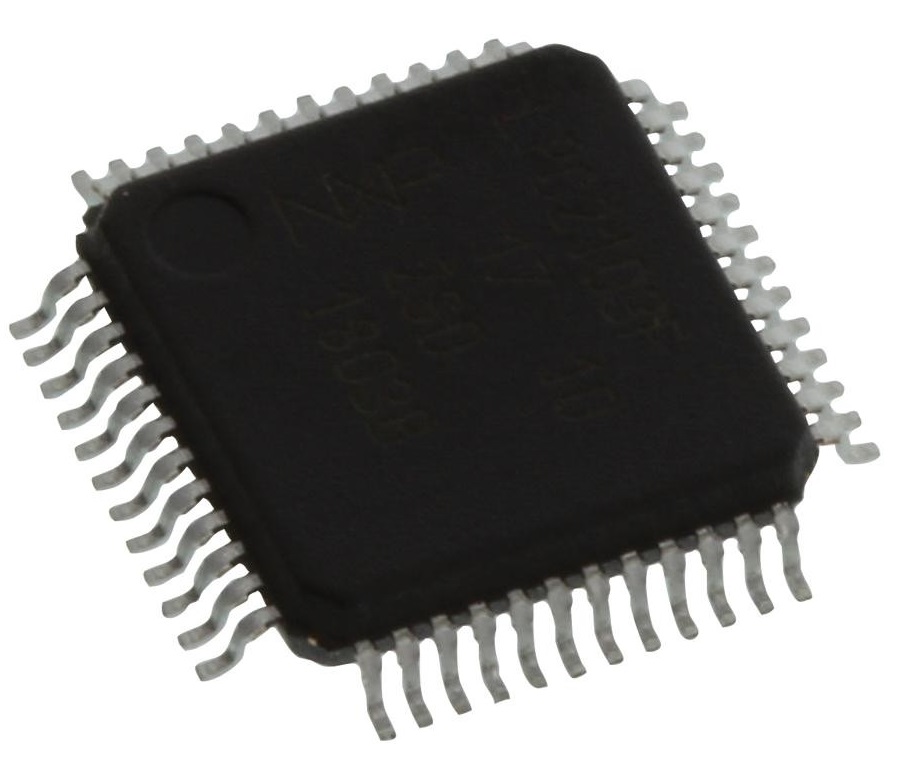

Микроконтроллер NXP (Philips) LPC2103FBD48.151 на ядре ARM7TDMI-S работает на частоте 70 МГц при напряжении 3,3 В. Оснащён 32 кБ флеш-памяти, 8 кБ ОЗУ, 32 портами GPIO, 8-канальным АЦП и интерфейсами UART, I2C, SPI. Применяется в промышленной автоматике и встраиваемых системах управления.
Технические характеристики
| Cpu | ARM7TDMI-S |
| I2c | 2 |
| Pll | Да |
| ОЗУ | 8kB |
| Часы реального времени | Да |
| SPI | 1 |
| Ssp | 1 |
| Сердечник | ARM7TDMI-S |
| SRAM | 8kB |
| Тип | microcontroller |
| Uart | 2 |
| Таймеры | 2x 32-bit, 2x 16-bit |
| Isp iap | Да |
| Корпус | LQFP48 |
| Напряжение, В | 3,3 |
| Cpu core | ARM7TDMI-S |
| Тип монтажа | SMD |
| Bit width | 16/32-bit |
| Частота | 70MHz |
| Выводы GPIO | 32 |
| Adc inputs | 8 |
| Размеры | 7x7x1.4mm |
| Gpio count | 32 |
| Ram memory | 8 kB |
| Артикул | LPC2103FBD48 |
| Каналы АЦП | 8 |
| Флэш-память | 32 kB |
| Производитель | NXP Semiconductors |
| Каналы ШИМ | via output match on all timers |
| Таймеры 16 бит | 2 |
| Timers 32bit | 2 |
| Разрешение АЦП | 10-bit |
| Сторожевой таймер | Да |
| Clock speed max | 70MHz |
| Интерфейс отладки | EmbeddedICE-RT, RealMonitor |
| Embedded ice rt | Да |
| Версия корпуса | SOT313-2 |
| Capture channels | 7 |
| Compare channels | 14 |
| Flash erase time | 100ms (full chip) |
| Flash programming | ISP/IAP |
| Pll settling time | 100µs |
| Последовательные интерфейсы | 2 UARTs, 2 I2C, SPI, SSP |
| Supply voltage io | 3.3V |
| Темп. диапазон | -40 to +85 °C |
| Flash program time | 1ms (256 bytes) |
| Power saving modes | Idle, Power-down, Deep power-down |
| Adc conversion time | 2.44µs per channel |
| External interrupts | 13 |
| Макс. такт. частота | 70 MHz |
| Supply voltage core | 1.8V |
| Maximum cpu frequency | 70MHz |
| Gpio voltage tolerance | 5V tolerant |
| Package body dimensions | 7x7x1.4 mm |
| Pll input frequency range | 10MHz to 25MHz |
| Vectored interrupt controller | Да |
| Crystal oscillator frequency range | 1MHz to 25MHz |
