Описание

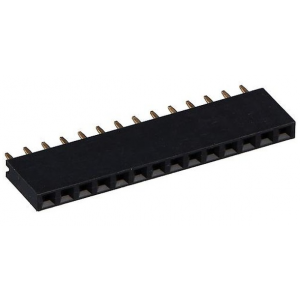

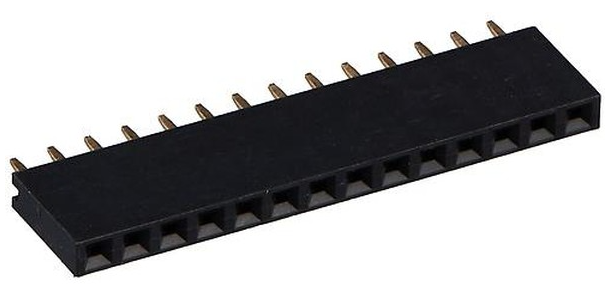

Разъем PBS-14 от китайского производителя — это однорядный цилиндрический коннектор с шагом контактов 2.54 мм. Модель рассчитана на 14 контактов в одном ряду. Подходит для использования в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Количество контактов | 14 |
| Шаг, мм | 2.54 |
| Шаг | 2.54mm |
| Материал контакта | Медный сплав |
| Кол-во конт. | 14 |
| Число строк | 1 |
| Размеры | Ширина: 2.54mm (typical body width for single row); Высота: 8.5mm or 5.0mm (depending on profile); Длина: 33.02mm ±0.25 (for 14 pins single row) |
| Диаметр штыря | 1.02mm |
| Тип монтажа | THT |
| Ном. ток | 3A |
| Ном. напряжение | 600V AC (rms) |
| Покрытие контакта | Gold Plating Over Nickel |
| Темп. диапазон | -40°C to +105°C |
| Материал изолятора | PBT or PA-9T, Black, UL94-V0 |
| Число контактов | 14 |
| Макс. сопротивление контакта | 20mΩ |
| Profile height options | 8.5mm, 5.0mm |
| Мин. сопротивление изоляции | 1000MΩ |
| Диэлектрическая прочность | 600V AC (rms) for 1 minute |
| Количество рядов | 1 |
