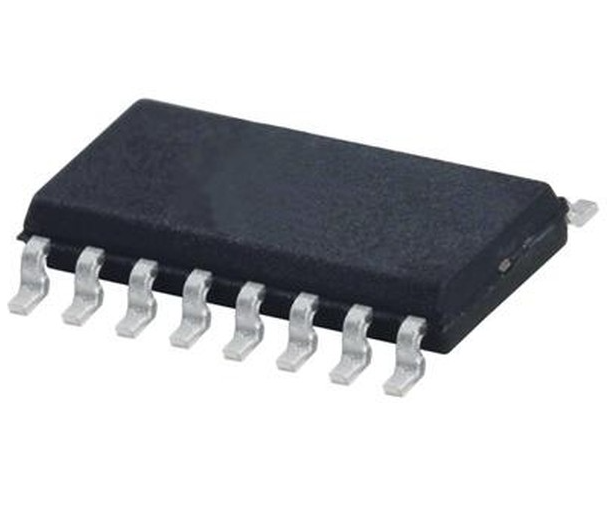

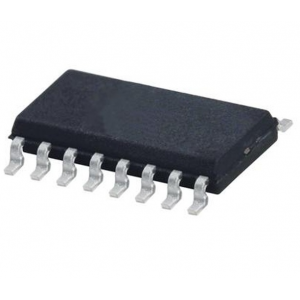

Микросхема 74HC4052D.653 — это сдвоенный 4-канальный аналоговый мультиплексор/демультиплексор китайского производства. Работает в диапазоне напряжений до 10 В, коммутирует сигналы от -5 до +5 В, имеет типовое сопротивление открытого канала 80 Ом и выпускается в корпусе SO16 для поверхностного монтажа. Применяется в промышленной автоматике и измерительном оборудовании для переключения аналоговых сигналов.
Технические характеристики
| Тип | Dual 4-channel analog multiplexer/demultiplexer (2x SP4T) |
| ESD (мм) | >200V |
| ESD CDM | >1000V |
| ЭСР HBM | >2000V |
| Корпус | SO16 |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Логика включения | active LOW |
| Код упаковки | SOT109-1 |
| Размыкание до замыкания | typical |
| Input logic level | CMOS (74HC4052) |
| Макс. ток переключения | ±25mA |
| Диапазон аналогового напряжения | -5V to +5V (typical when VCC=5V, VEE=-5V) |
| Clamping current max | ±20mA |
| Сопротивление во включённом состоянии, тип. | 80Ω (at VCC-VEE=4.5V), 70Ω (at 6.0V), 60Ω (at 9.0V) |
| Макс. диапазон температур | +125°C |
| Мин. диапазон температур | -40°C |
| Ток питания ICC, макс. | 50mA |
| Supply current iee max | ±20mA |
| Напряжение питания Vcc, макс. | 10.0V |
| Мин. напряжение питания VCC | 2.0V |
| Преобразование логических уровней | 5V logic to ±5V analog |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Условия измерения сопротивления | VIS = VIL or VIH, per datasheet |
| Supply voltage vcc vee max | 10.0V |
| Supply voltage vcc vee min | 2.0V |
| Макс. общая рассеиваемая мощность | 500mW |
| Power dissipation per switch max | 100mW |
