Описание

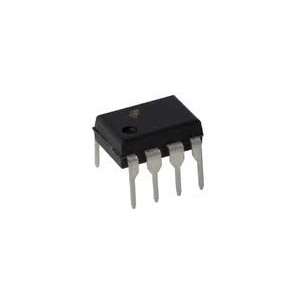

Микросхема NE555N от ST Microelectronics — классический таймер в корпусе DIP8 для монтажа в отверстия. Работает при напряжении от 4,5 до 18 В, выходной ток до 200 мА. Подходит для генерации импульсов, задержек времени и широтно-импульсной модуляции в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | DIP8 |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Reset voltage | 1V |
| Время выключения | 0.5μs |
| Trigger current | 2.0μA |
| Время спада выхода | 300ns |
| Время нарастания выхода | 300ns |
| Reset current 0v | 1.5mA |
| Threshold current | 0.25μA |
| Control voltage 5v | 3.33V |
| Reset current 0.4v | 0.4mA |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 4.5V |
| Trigger voltage 5v | 1.67V |
| Control voltage 15v | 10V |
| Output sink current | 200mA |
| Trigger voltage 15v | 5V |
| Threshold voltage 5v | 3.33V |
| Output source current | 200mA |
| Температурная стабильность | 0.005% per °C |
| Threshold voltage 15v | 10V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Timing accuracy astable | 2.25% |
| Макс. темп. перехода | 150°C |
| Discharge leakage current | 100nA |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Timing accuracy monostable | 3% |
| Maximum operating frequency | 500kHz |
| Supply current low state 5v | 6mA |
| Supply current high state 5v | 2mA |
| Supply current low state 15v | 15mA |
| Low level output voltage 5v 5ma | 0.35V |
| Low level output voltage 5v 8ma | 0.4V |
| Low level output voltage 15v 10ma | 0.25V |
| Low level output voltage 15v 50ma | 0.75V |
| High level output voltage 5v 100ma | 3.3V |
| Low level output voltage 15v 100ma | 2.5V |
| Low level output voltage 15v 200ma | 2.5V |
| High level output voltage 15v 100ma | 13.3V |
| High level output voltage 15v 200ma | 12.5V |
| Discharge saturation voltage 15v 15ma | 480mV |
| Discharge saturation voltage 5v 4.5ma | 200mV |
