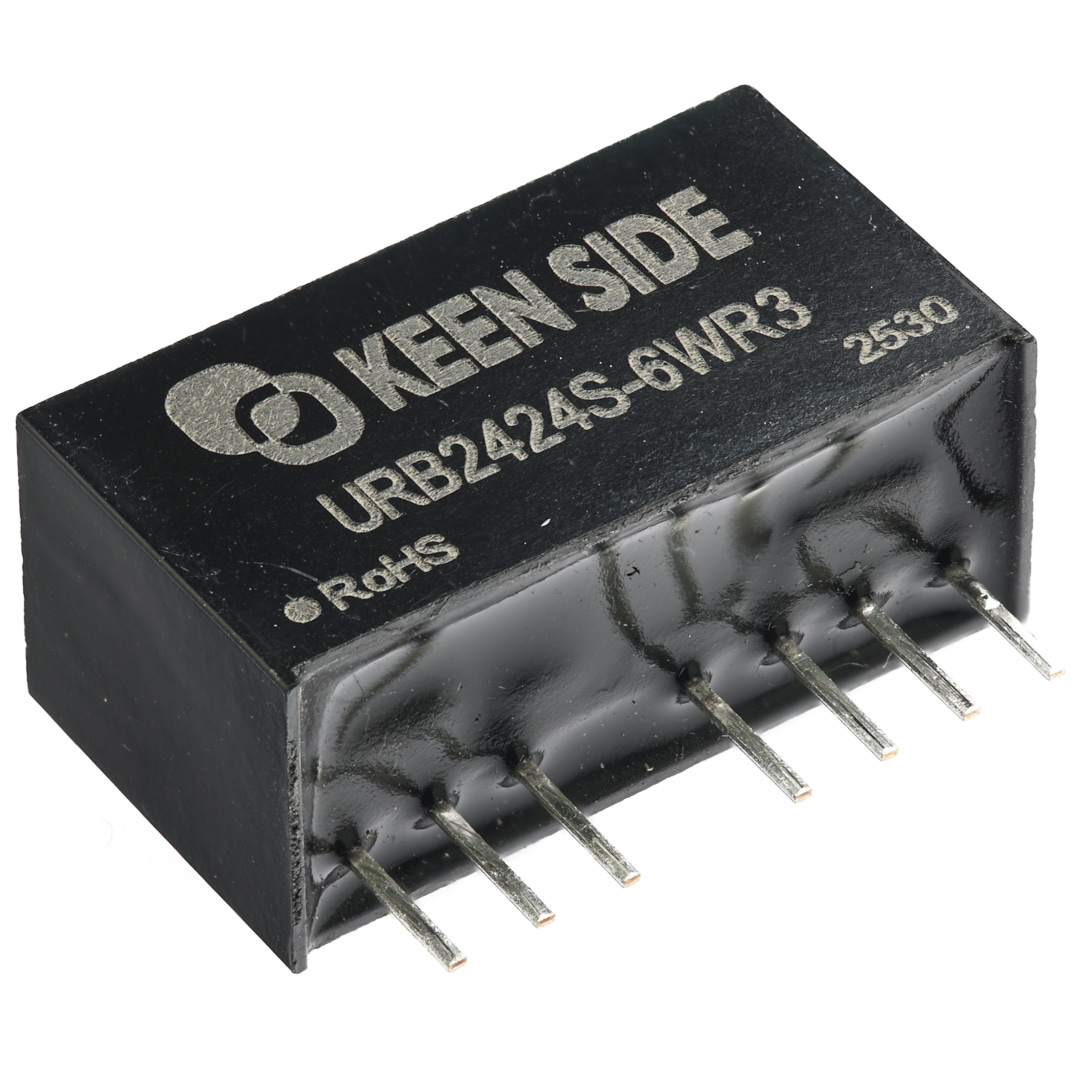

DC-DC преобразователь URB2424S-6WR3
В наличии
На своём складе
138 шт.
Норм. уп.: 22
У поставщиков
22 шт.
Норм. уп.: 22
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 251,73 |
| от 6 | 244,44 |
| от 12 | 240,79 |
| от 25 | 237,14 |
Цены поставщиков
Склад 2
В наличии:22 шт
Срок поставки: до 2 недель
Норм. уп.: 22
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 251,73 |
| от 6 | 244,44 |
| от 12 | 240,79 |
| от 25 | 237,14 |
Описание
DC-DC преобразователь URB2424S-6WR3 от KEEN SIDE. Модель обеспечивает стабильные 24 В при токе 250 мА и мощности 6 Вт, выполнена в компактном модульном корпусе для монтажа в отверстия. КПД достигает 85%, а пульсации не превышают 100 мВ. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 1000 kHours @25°C (MIL-HDBK-217F) |
| Модель | URB2424S-6WR3 |
| Серия | URB-S-6W |
| Корпус | модуль |
| Горячая замена | not supported |
| Тип монтажа | Выводной |
| Вых. мощность | 6W |
| Время запуска | 10ms |
| Ручная пайка | 370±10°C @3-5 sec |
| Волновая пайка | 260±10°C @5-10 sec |
| Дистанционное вкл/выкл | CTRL pin, high level (2V-Vin) ON, low level (0-0.5V) OFF |
| Метод охлаждения | natural air cooling |
| Тип. КПД | 85% |
| Вых. ток | 250mA |
| Выходное напряжение, В | 24 |
| Рег. нагрузки | ±1.0% |
| Материал корпуса | black flame-retardant plastic |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±0.5% |
| Диап. вх. напр. | 9.0-36V |
| Частота перекл. | 500kHz |
| Макс. влажн. хр. | 95%RH |
| Время динамического восстановления | 300μs typ, 500μs max |
| Ном. вх. напр. | 24V |
| Сопр. изоляции | 1000MΩ @500VDC |
| Емк. изоляции | 2200pF |
| Защита от перегрузки | 110% to 150% of rated output current |
| Макс. емкостная нагрузка | 330μF |
| Точность выходного напряжения | ±2% |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | да |
| Типовой входной ток без нагрузки | 5mA (24V nominal series) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Потребление в режиме ожидания | 0.15W typ |
| Тип. напряжение отключения при пониженном Vin, В | 7.0V |
| Отклонение динамического отклика | ±5% typ, ±8% max |
| Типовой входной ток при полной нагрузке | 310mA (24V nominal series) |
| Выходной ток, А | 0,25 |
| КПД, % | 85 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 9 |
| Мощность, Вт | 6 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Частота преобразования, кГц | 500 |
| Рабочая температура | -40…+85 °C |
