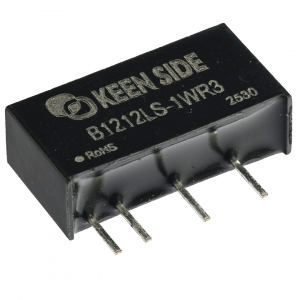

DC-DC преобразователь B1212LS-1WR3
В наличии
На своём складе
386 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 67,13 |
| от 6 | 65,18 |
| от 12 | 64,21 |
| от 25 | 63,24 |
Описание
DC-DC преобразователь KEEN SIDE B1212LS-1WR3. Входное напряжение 12 В (10.80-13.20 В), выходное 12 В при токе до 83 мА и мощности 1 Вт. Модель в корпусе SIP с естественным воздушным охлаждением и КПД до 85%. Подходит для гальванической развязки в промышленной автоматике и бытовой электронике.
Технические характеристики
| MTBF | 2000k hours |
| Модель | B1212LS-1WR3 |
| Вес | 2.0g |
| Охлаждение | Natural air cooling |
| Тип монтажа | Выводной |
| КПД | 85 |
| Стандарт ЭМС | CISPR32/EN55032 CLASS B |
| Вх. фильтр | Capacitive filtering |
| Вых. мощность | 1W |
| Корпус | SIP |
| Стойкость к ЭСР | Air ±8kV, Contact ±6kV per criteria B |
| Входное напряжение | 12 (10.80-13.20) |
| Тип. КПД | 85% |
| Вых. ток | 83mA |
| Выходное напряжение, В | 12 |
| Рег. линии | 1.2% max |
| Поддержка горячей замены | Нет |
| Материал корпуса | Black flame-retardant plastic |
| Влажн. хранения | 5% to 95% RH non-condensing |
| Напр. изоляции | 1500VDC |
| Размеры упаковки | 19.6×6×10.10 mm L×W×H |
| Диап. вх. напр. | 10.80-13.20V |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 6% |
| Частота перекл. | 300kHz |
| Ном. входное напряжение | 12V |
| Сопр. изоляции | 1000MΩ |
| Макс. пульсации и шум | 100mVp-p |
| Пульсации и шум тип. | 50mVp-p |
| Емк. изоляции | 30pF |
| Макс. емкостная нагрузка | 220μF |
| Точность выходного напряжения | -3% to +2% |
| Темп. коэф. | ±0.03%/°C |
| Температура ручной пайки, °C | 370°C ±10°C for 3-5 sec |
| Температура пайки волной, °C | 260°C ±10°C for 5-10 sec |
| Макс. ток х.х. | 10mA |
| Типовой входной ток без нагрузки | 5mA |
| Макс. входное импульсное напряжение | 20Vdc (1s) |
| Диап. темп. хр. | -55°C to +125°C |
| Макс. входной ток при полной нагрузке | 98mA |
| Типовой входной ток при полной нагрузке | 96mA |
| Рабочая температура | -40…+85 °C |
| Защита от КЗ выхода | sustainable, self-healing |
| Выходной ток, А | 0,083 |
| Защита от КЗ | да |
| Макс. входное напряжение DC, В | 13,2 |
| Мин. входное напряжение DC, В | 10,8 |
| Мощность, Вт | 1 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 19.6×6×10.1 |
| Частота преобразования, кГц | 300 |
