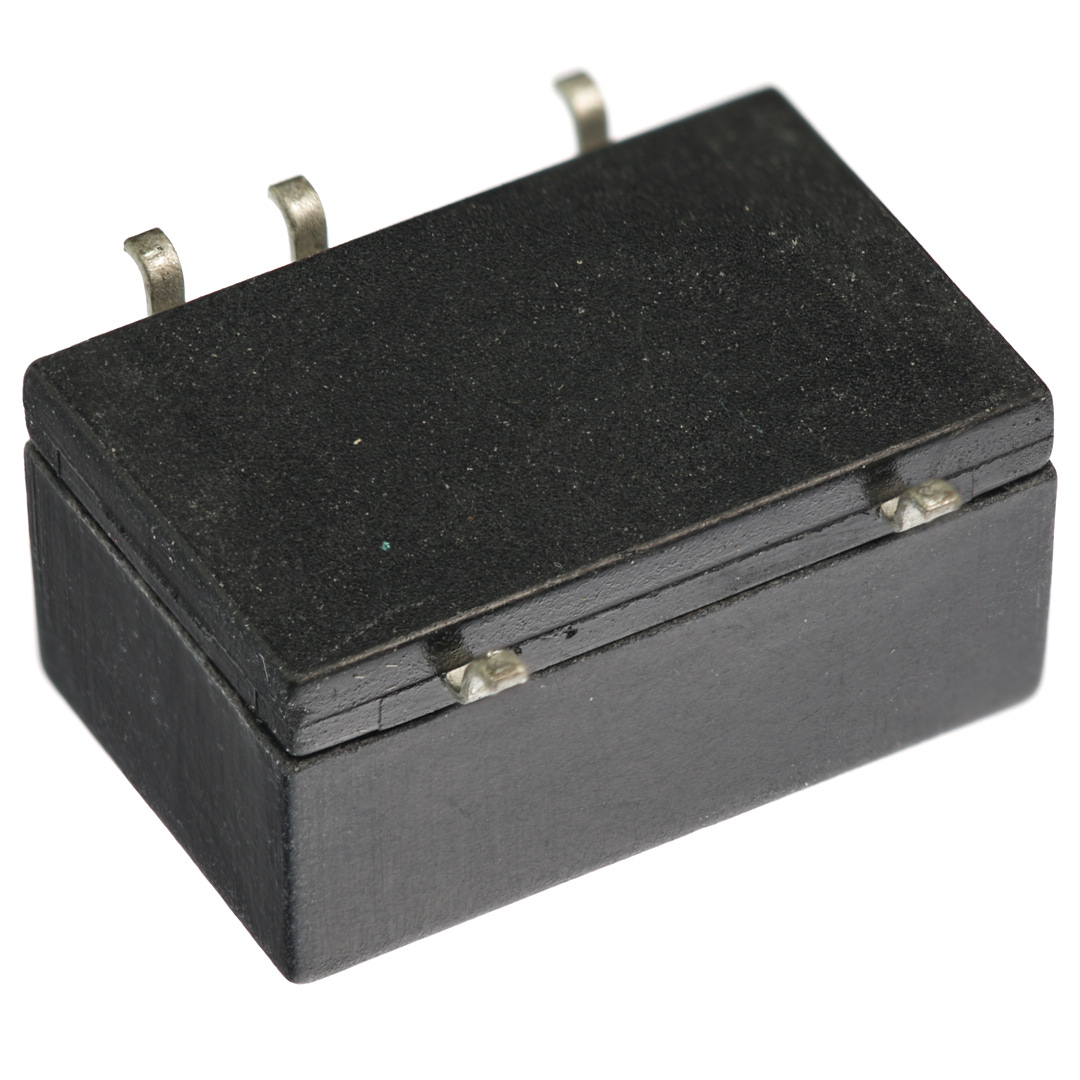

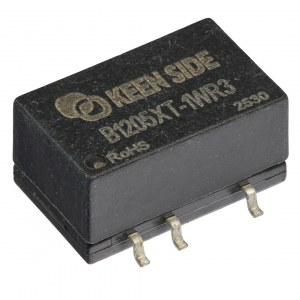

DC-DC преобразователь B1205XT-1WR3
В наличии
На своём складе
264 шт.
Норм. уп.: 36
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 95,45 |
| от 6 | 92,68 |
| от 12 | 91,30 |
| от 25 | 89,91 |
Описание
DC-DC преобразователь B1205XT-1WR3 от KEEN SIDE. Модель обеспечивает выходное напряжение 5 В при токе до 200 мА и мощности 1 Вт, выполнена в SMD-корпусе. Устройство имеет гальваническую изоляцию 3000 В постоянного тока и соответствует стандартам ЭМС CISPR32/EN55032 CLASS B. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | 2000Kh |
| Модель | B1205XT-1WR3 |
| Вес | 2.0g |
| Выходной ток, А | 0,2 |
| Выходное напряжение, В | 5 |
| Тип монтажа | SMD |
| Размеры | 19.6x6x10.10mm |
| КПД | 82 % |
| Устойчивость ESD | IEC/EN61000-4-2 Air: ±8kV, Contact: ±6kV, perf. criteria B |
| Вх. фильтр | Capacitive filtering |
| Вых. мощность | 1W |
| Корпус | SMD |
| Стандарты ЭМС | CISPR32/EN55032 CLASS B |
| Метод охлаждения | Natural air cooling |
| Емкостная нагрузка | 1000 мкФ |
| Поддержка горячей замены | Нет |
| Материал корпуса | Black flame-retardant plastic housing |
| Влажн. хранения | 5-95% RH |
| Напр. изоляции | 3000VDC |
| Типовой КПД | 82% |
| Макс. вых. ток | 200mA |
| Диап. вх. напр. | 10.80-13.20VDC |
| Макс. регулировка линии | 1.2% |
| Макс. регулировка нагрузки | 20% |
| Частота перекл. | 200-400kHz |
| Ном. входное напряжение | 12VDC |
| Макс. пульсации и шум | 100mVp-p |
| Сопр. изоляции | 1000MΩ min |
| Емк. изоляции | 30pF typ |
| Типовая нагрузочная регулировка | 10% |
| Макс. емкостная нагрузка | 1000uF |
| Точность выходного напряжения | -5% to +3% |
| Темп. коэф. | ±0.03%/°C |
| Тип. пульсации/шум, мВп-п | 50mVp-p |
| Защита от КЗ | да |
| Температура ручной пайки | 370±10°C for 3-5 seconds |
| Температура волновой пайки | 260±10°C for 5-10 seconds |
| Диап. темп. хр. | -55 to +125°C |
| Рабочая температура | -40…+85 °C |
| Тип. ток холостого хода | 5mA |
| Тип. входной ток при полной нагрузке | 101mA |
| Макс. входное напряжение DC, В | 13,2 |
| Мин. входное напряжение DC, В | 10,8 |
| Мощность, Вт | 1 |
| Напряжение изоляции, кВ | 3 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 19.6×6×10.1 |
| Частота преобразования, кГц | 200 |
