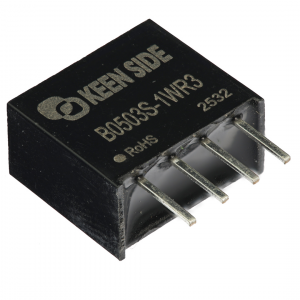

DC-DC преобразователь B0503S-1WR3
В наличии
На своём складе
99 шт.
Норм. уп.: 42
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 60,87 |
| от 20 | 59,16 |
| от 40 | 57,46 |
| от 80 | 56,18 |
Описание
DC-DC преобразователь B0503S-1WR3 от KEEN SIDE. Модель выдаёт стабильные 3,3 В при токе до 303 мА и мощности 1 Вт, выполнена в компактном SIP-корпусе для монтажа в отверстия. Уровень пульсаций не превышает 50 мВ, а КПД достигает 80%. Подходит для гальванической развязки питания в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 2000kHrs |
| Мощность, Вт | 1 |
| Вес | 1.2g |
| Выходной ток, А | 0,303 |
| Корпус | SIP |
| Выходное напряжение, В | 3,3 |
| Тип монтажа | Выводной |
| Размеры | 11.6mm x 6mm x 10.1mm |
| Стандарт ЭМС | CISPR32/EN55032 CLASS B |
| Вх. фильтр | capacitive filtering |
| Вых. мощность | 1W |
| Пульсации и шум | 50mVp-p typ, 120mVp-p max |
| Стойкость к ЭСР | ±8kV air, ±6kV contact |
| Метод охлаждения | natural air convection |
| Тип. КПД | 80% |
| Вых. ток | 303mA |
| Рег. нагрузки | 10% typ, 20% max |
| Поддержка горячей замены | Нет |
| Материал корпуса | black flame-retardant plastic |
| Влажн. хранения | 5% to 95% RH |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.5% max |
| Диап. вх. напр. | 4.5V to 5.5V |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 200kHz to 400kHz |
| Импульсное входное напряжение, В | 8V |
| Ном. вх. напр. | 5V |
| Сопр. изоляции | 1000MOhm min |
| Емк. изоляции | 30pF typ |
| Рабочая температура | -40…+85 °C |
| Макс. емкостная нагрузка | 1000uF |
| Точность выходного напряжения | -5% to +3% |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | да |
| Макс. ток х.х. | 10mA |
| Типовой входной ток без нагрузки | 5mA |
| Макс. входной ток при полной нагрузке | 105mA |
| Типовой входной ток при полной нагрузке | 101mA |
| КПД, % | 80 |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
| Напряжение изоляции, кВ | 1,5 |
| Пульсации выходного напряжения, мВп-п | 50 |
| Размеры мм | 11.6×6×10.1 |
| Частота преобразования, кГц | 200 |
