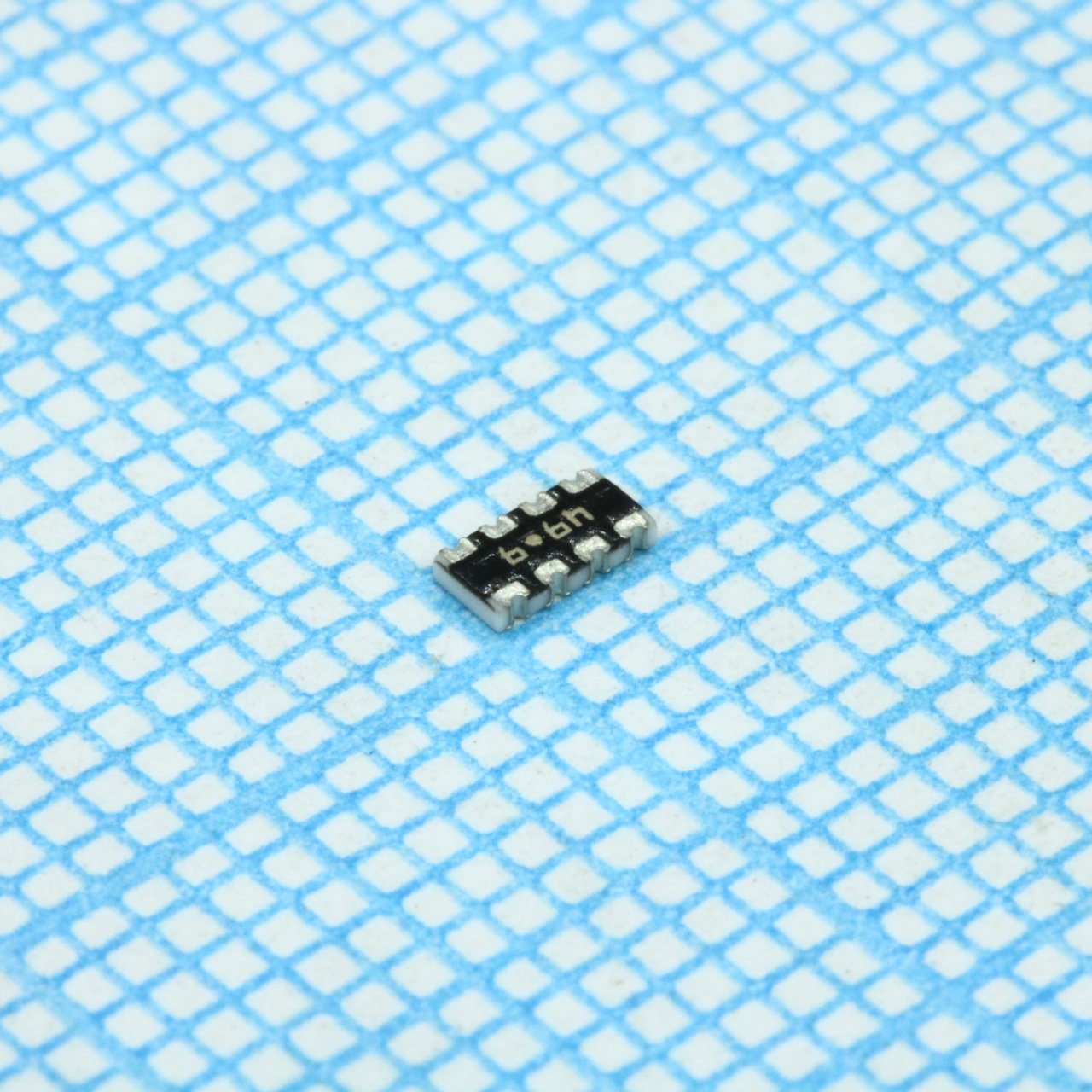

Резисторная сборка 1206 49,9R 5% / CAT16-49R9F4LF
У поставщика
У поставщиков
4 279 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:4 279 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 5,31 |
| от 400 | 4,50 |
| от 800 | 3,83 |
| от 1 500 | 3,32 |
| от 2 900 | 2,99 |
Описание
Резисторная сборка Bourns серии CAT16 с номиналом 49,9 Ом и допуском 5%. Выполнена в стандартном корпусе 1206, содержит четыре изолированных резистора в одном компактном корпусе. Предназначена для поверхностного монтажа, применяется в цепях согласования, подтяжки линий и ограничения тока в цифровых и аналоговых схемах.
Технические характеристики
| Серия | CAT/CAY 16 Series |
| Тип монтажа | SMD |
| Срок службы под нагрузкой | ±3% +0.1 ohm |
| Упаковка | Paper tape, 5000 pcs per reel |
| Размеры | Ширина: 1.60 ± 0.20 mm; Высота: 0.80 ± 0.10 mm; Длина: 3.20 ± 0.20 mm; Ширина вывода: 0.30 ± 0.15 mm; Шаг выводов: 0.50 ± 0.10 mm |
| Сопротивление | 49.9 ohms |
| Артикул | CAT16-49R9F4LF |
| Размер корпуса | 1206 |
| Корпус | 1206 |
| Тип компонента | Chip Resistor Array |
| Соотв. RoHS | Да |
| Soldering heat | ±2% +0.1 ohm |
| Zero ohm jumper | < 0.05 ohm |
| Диапазон сопротивлений | 10 ohms to 1 megohm |
| Тип выводов | Concave |
| Moisture load life | ±3% +0.1 ohm |
| Number of elements | 4 |
| Макс. рабочее напряжение | 50V |
| Кратковременная перегрузка | ±2% +0.1 ohm |
| Термоциклирование | ±1% +0.1 ohm |
| Termination plating | Tin-plated (RoHS compliant) |
| Package power rating | 0.250W |
| Допуск сопротивления | ±1% |
| Примечание | чип 1206 49.9 1% (0603х4) Concave |
| Element configuration | 4 isolated resistors |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power rating per resistor | 0.0625W |
| Диап. раб. темп. | -55°C to 125°C |
| Описание (англ.) | Res Thick Film Array 49.9 Ohm 1% 0.25W(1/4W) ±200ppm/C ISOL Molded 8-Pin 1206(4 X 0603) Concave SMD |
| Temperature coefficient of resistance | ±200 PPM/°C |
| Рабочая температура | -55°C ~ 125°C |
