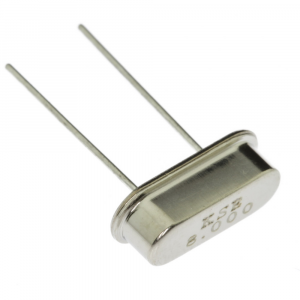

Кварцевый резонатор HC49S-6.000MHz-16pF
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 6,27 |
| от 60 | 6,02 |
| от 120 | 5,82 |
| от 200 | 5,70 |
Описание
Кварцевый резонатор на 6.000 МГц от KEEN SIDE в корпусе HC49S для монтажа в отверстия. Частота задаётся с точностью ±20 ppm, нагрузочная ёмкость — 16 пФ, сопротивление не более 50 Ом. Подходит для тактовых генераторов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | HC-49S |
| Монтаж | Выводной |
| Частота | 6,0 МГц |
| Старение | ±3ppm макс/год |
| Высота | 3.5mm |
| Уровень возбуждения | 100µW |
| Нагрузочная ёмкость | 16 пФ |
| Режим колебаний | Основной |
| Допуск частоты | ±20ppm at 25±2℃ |
| Стойкость к удару | ±3ppm макс, ±3Ω макс |
| Параллельная емкость | 7pF max |
| Сопр. изоляции | Более 500МОм при DC100В |
| Герметичность, малая утечка | Менее 5×10⁻⁸ атм·см³/с по гелиевому течеискателю |
| Допуск частоты при 25°C | +/-30 ppm |
| Номинальный диапазон частот | 1MHz-100.000MHz |
| Стойкость к вибрации | ±3ppm макс, ±3Ω макс |
| Герметичность, большая утечка | Погружение в горячую воду (90±5℃) на 5 минут |
| Диап. темп. хр. | -40℃--+85℃ |
| Диап. раб. темп. | -40℃--+85℃ |
| ЭПС | 50Ω max |
| Макс. эквивалентное последовательное сопротивление | 80 Ом |
| Частотно-температурные характеристики | ±30ppm -40℃--+85℃ |
| Диапазон частот до, МГц | 100 |
| Диапазон частот от, МГц | 1 |
| Параллельная ёмкость C0, пФ | 7 |
| Тип | Кварцевые резонаторы |
Аналоги
- SJK-6B06000MAF243ZA3 ATS060 9B-6.000MAAJ-B KX-3H 6.0 MHz
