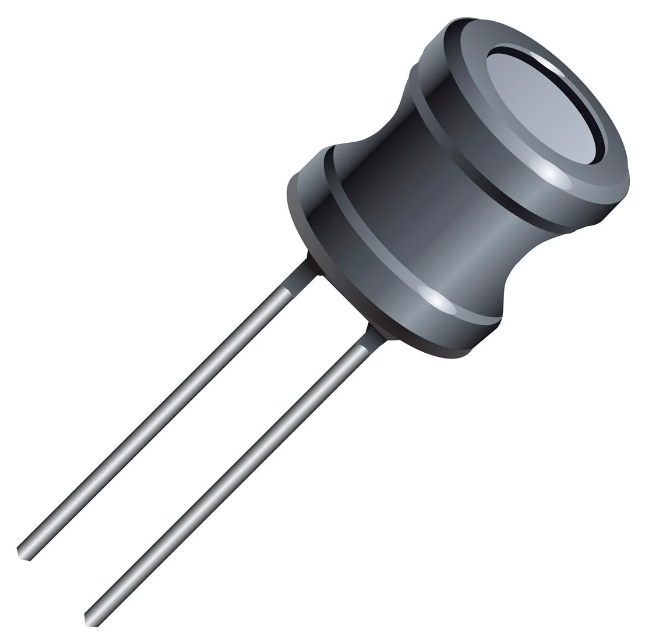

Дроссель RLB0914-681KL
У поставщика
У поставщиков
1 336 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:1 336 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,37 |
| от 94 | 19,23 |
| от 200 | 17,47 |
| от 400 | 16,12 |
| от 800 | 15,12 |
Описание
Дроссель выводной Bourns RLB0914-681KL на ферритовом сердечнике. Индуктивность 680 мкГн, рассчитан на ток до 140 мА при сопротивлении 2,90 Ом. Компонент в цилиндрическом корпусе для монтажа в отверстия. Применяется в фильтрах питания и цепях подавления помех в промышленной и бытовой электронике.
Технические характеристики
| Серия | RLB0914 |
| Индуктивность | 680µH |
| Допуск | 10 % |
| Корпус/типоразмер | Radial Lead |
| Тестовая частота | 0.796MHz |
| Макс. ток IDC | 140mA |
| Макс. сопротивление DC | 2.90Ω |
| Srf min | 1.70MHz |
| Тип монтажа | Выводной |
| Упаковка | 800 pieces per box |
| Размеры | A: 8.7 ± 0.5 mm; B: 12.0 ± 1.0 mm; C: 25.0 ± 5.0 mm; D: 18.0 ± 5.0 mm; E: 2.5 + 0 mm; F: 5.0 ± 0.8 mm; W dia: 0.65 mm |
| Артикул | RLB0914-681KL |
| Q reference | 45 |
| Q factor ref | 45 |
| Материал сердечника | Ferrite DR core |
| Тип монтажа | THT |
| Tube material | Shrinkable tube 125°C, 600V |
| Материал провода | Enameled copper wire |
| Тип компонента | Radial Lead Inductor |
| Соотв. RoHS | Да |
| Нагрев | 20°C max at rated current |
| Rated current idc | 140mA |
| Материал клеммы | Cu/Sn |
| Test frequency l q | 0.796MHz |
| Темп. хранения | -40°C to +125°C |
| Допуск индуктивности | ±10% |
| Dc resistance rdc max | 2.90Ω |
| Раб. температура | -40°C to +125°C |
| Inductance range series | 3.3µH - 1000µH |
| Уровень чувствительности к влаге | 1 |
| Self resonant frequency srf min | 1.70MHz |
